第7章 IS-95数字蜂窝移动通信系统VIP免费

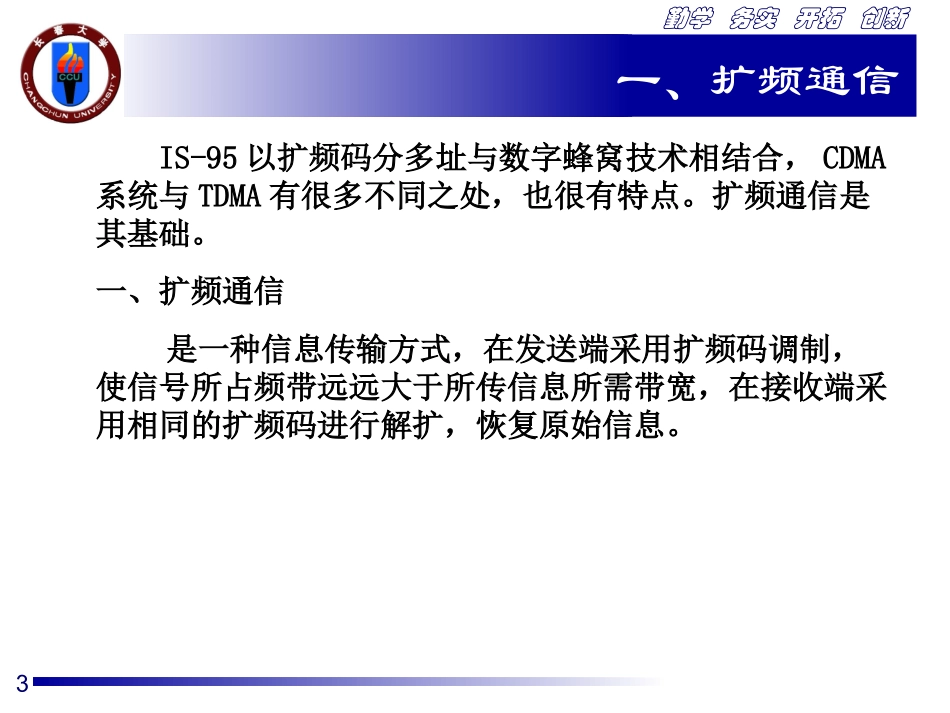

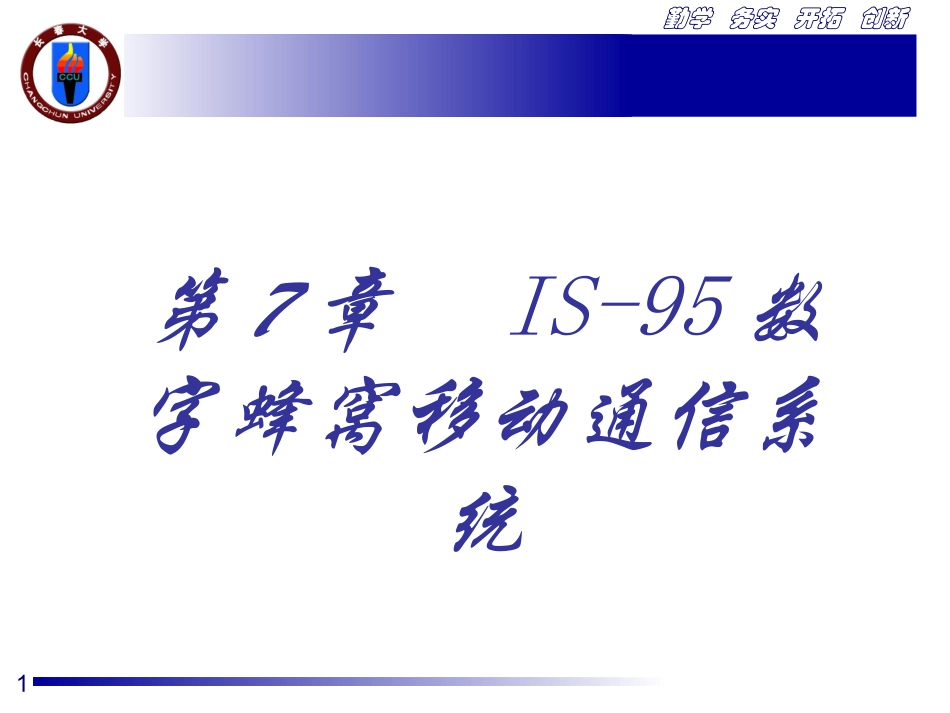

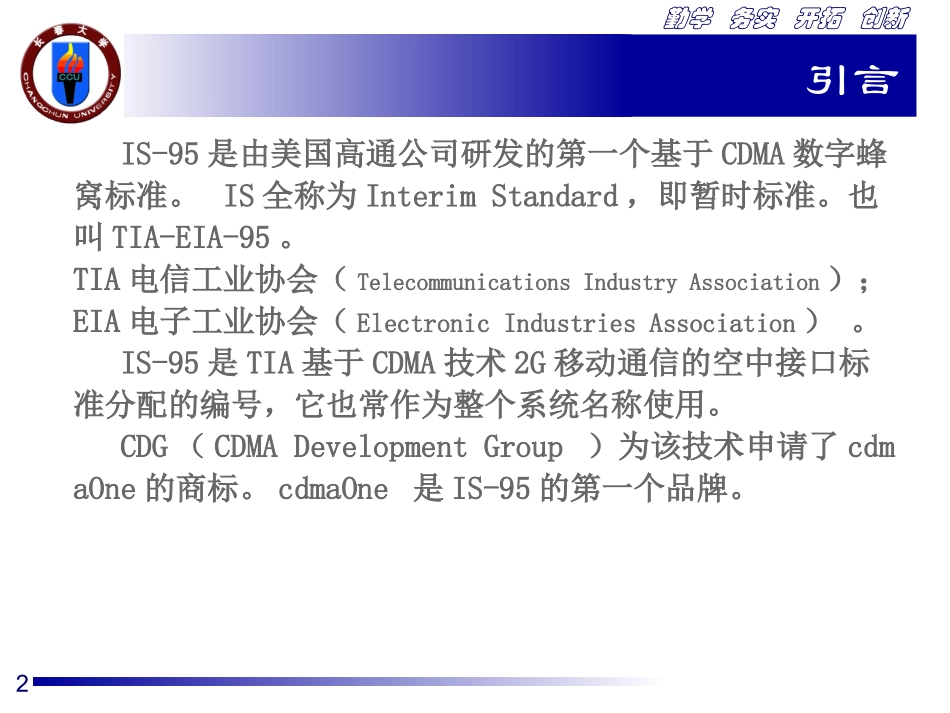

1勤学务实开拓创新第7章IS-95数字蜂窝移动通信系统2勤学务实开拓创新引言IS-95是由美国高通公司研发的第一个基于CDMA数字蜂窝标准。IS全称为InterimStandard，即暂时标准。也叫TIA-EIA-95。TIA电信工业协会（TelecommunicationsIndustryAssociation）；EIA电子工业协会（ElectronicIndustriesAssociation）。IS-95是TIA基于CDMA技术2G移动通信的空中接口标准分配的编号，它也常作为整个系统名称使用。CDG（CDMADevelopmentGroup）为该技术申请了cdmaOne的商标。cdmaOne是IS-95的第一个品牌。3勤学务实开拓创新一、扩频通信IS-95以扩频码分多址与数字蜂窝技术相结合，CDMA系统与TDMA有很多不同之处，也很有特点。扩频通信是其基础。一、扩频通信是一种信息传输方式，在发送端采用扩频码调制，使信号所占频带远远大于所传信息所需带宽，在接收端采用相同的扩频码进行解扩，恢复原始信息。4勤学务实开拓创新扩频通信1、理论基础FDMA、TDMA系统总是想办法使信号所占频谱尽量窄，以充分提高频谱利用率，但考虑到通信安全可靠，可采用宽带来传输窄带信息。香农公式C=Blog2（1+S/N）C—传输速率B—信号频带S/N—信噪比在C不变的条件下，频带B和信噪比S/N是可以相互转换的，甚至信号被噪声淹没时，只要有足够的宽带，也能可靠通信，这就是扩频通信使用宽带的原因。5勤学务实开拓创新扩频通信2、处理增益G=10lgB/BmB-扩频信号带宽Bm-信号带宽表示信噪比改善程度，是扩频系统一个重要指标。3、抗干扰容限通信系统要正常工作，需保证输出端有一定的SNR，抗干扰能力有限，引入抗干扰容限。M=G-（Ls+SNR）Ls-系统内部损耗例：G=30dB，SNR=10dB，Ls=2dB，M=18dB表明干扰功率超过信号功率18dB时，系统就不用正常工作，极限18dB。6勤学务实开拓创新扩频通信4、直接序列扩频×PSK放功c(t)s1(t)m(t)PNp(t)载波相关解调前置s(t)s1(t)输出s2(t)PSK载波PNc(t)=m(t)×p(t)p(t):1101001采用双极性不归零码m(t):107勤学务实开拓创新扩频通信s(t)p(t)c(t)载波s1(t)s2(t)m(t)输出1101001108勤学务实开拓创新扩频通信5、伪随机序列（PN）在信息传输中，各种信号之间差异性越大越好，任意两个信号才能区分，相互不容易发生干扰导致误判。理想的信号是类似白噪声的随机信号，因为任何时间上不同的两段白噪声都不一样，若代表二种信号，差别就最大。真正的随机信号是不能重复再现的，所以只能用一种周期性的码序列来逼近它的性能，故称伪随机码PN。PN在扩频系统或CDMA系统中起着十分重要的作用，这类码序列的重要特性是它具有近似白噪声的性能。9勤学务实开拓创新扩频通信011miiiTSmTS码片序列的正交关系：令向量S表示用户S的码片向量，令T表示其他任何用户的码片向量。两个不同用户的码片序列正交，就是向量S和T的规格化内积(innerproduct)都是0例：S为(–1–1–1+1+1–1+1+1)，T为(–1–1+1–1+1+1+1–1)。是否正交？10勤学务实开拓创新扩频通信例：共有4个用户进行码分多址CDM通信。码片序列分别为：A：（－1－1－1＋1＋1－1＋1＋1）B：（－1－1＋1－1＋1＋1＋1－1）C：（－1＋1－1＋1＋1＋1－1－1）D：（－1＋1－1－1－1－1＋1－1）A、D站发数据1；B站发数据0；C站保持沉默；问信道里的信号是什么?ABD(-1+1-3+1-1-3+1+1)接收端怎样还原呢?只须计算四个常规内积：（–1+1–3+1–1–3+1+1）·（–1–1–1+1+1–1+1+1）/8=+1（–1+1–3+1–1–3+1+1）·（–1–1+1–1+1+1+1–1）/8=–1（–1+1–3+1–1–3+1+1）·（–1+1–1+1+1+1–1–1）/8=0（–1+1–3+1–1–3+1+1）·（–1+1–1–1–1–1+1–1）/8=+1A和D发送了比特1，B发送了比特0，C保持沉默。11勤学务实开拓创新二、网络结构与接口二、网络结构与接口与GSM相似，也有MS、BTS、BSC、MSC、HLR、VLR、OMC、AUC、EIR、SMSC等。主要接口：Um、Abit、AUm接口主要参数：上行824MHz-849MHz下行869MHz-894MHz频道间隔1.25MHz双工间隔45MHz调制方式QPSK信道速率1.2288Mbps语音速率8kbps12勤学务实开拓创新三、CDMA系统的特点三、CDMA系统的特点1、系统容量大TDMA、FDMA是带宽受限系统，而CDMA是干扰受限系统，容量是FDMA/TACS的10倍，是TDMA/GSM的4-...
