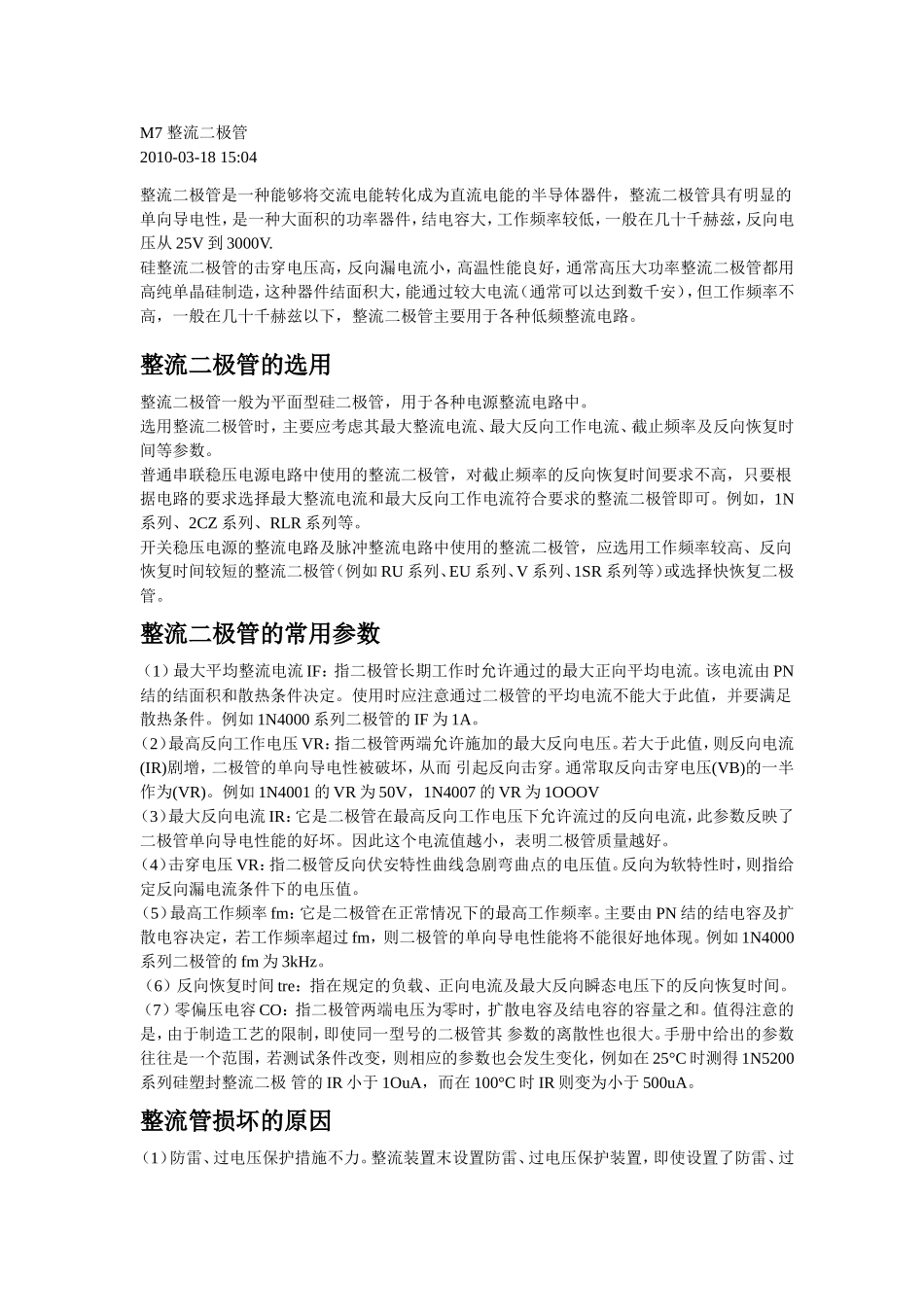

M7整流二极管2010-03-1815:04整流二极管是一种能够将交流电能转化成为直流电能的半导体器件，整流二极管具有明显的单向导电性，是一种大面积的功率器件，结电容大，工作频率较低，一般在几十千赫兹，反向电压从25V到3000V.硅整流二极管的击穿电压高，反向漏电流小，高温性能良好，通常高压大功率整流二极管都用高纯单晶硅制造，这种器件结面积大，能通过较大电流（通常可以达到数千安），但工作频率不高，一般在几十千赫兹以下，整流二极管主要用于各种低频整流电路。整流二极管的选用整流二极管一般为平面型硅二极管，用于各种电源整流电路中。选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可。例如，1N系列、2CZ系列、RLR系列等。开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管（例如RU系列、EU系列、V系列、1SR系列等）或选择快恢复二极管。整流二极管的常用参数（1）最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。该电流由PN结的结面积和散热条件决定。使用时应注意通过二极管的平均电流不能大于此值，并要满足散热条件。例如1N4000系列二极管的IF为1A。（2）最高反向工作电压VR：指二极管两端允许施加的最大反向电压。若大于此值，则反向电流(IR)剧增，二极管的单向导电性被破坏，从而引起反向击穿。通常取反向击穿电压(VB)的一半作为(VR)。例如1N4001的VR为50V，1N4007的VR为1OOOV（3）最大反向电流IR：它是二极管在最高反向工作电压下允许流过的反向电流，此参数反映了二极管单向导电性能的好坏。因此这个电流值越小，表明二极管质量越好。（4）击穿电压VR：指二极管反向伏安特性曲线急剧弯曲点的电压值。反向为软特性时，则指给定反向漏电流条件下的电压值。（5）最高工作频率fm：它是二极管在正常情况下的最高工作频率。主要由PN结的结电容及扩散电容决定，若工作频率超过fm，则二极管的单向导电性能将不能很好地体现。例如1N4000系列二极管的fm为3kHz。（6）反向恢复时间tre：指在规定的负载、正向电流及最大反向瞬态电压下的反向恢复时间。（7）零偏压电容CO：指二极管两端电压为零时，扩散电容及结电容的容量之和。值得注意的是，由于制造工艺的限制，即使同一型号的二极管其参数的离散性也很大。手册中给出的参数往往是一个范围，若测试条件改变，则相应的参数也会发生变化，例如在25°C时测得1N5200系列硅塑封整流二极管的IR小于1OuA，而在100°C时IR则变为小于500uA。整流管损坏的原因（1）防雷、过电压保护措施不力。整流装置末设置防雷、过电压保护装置，即使设置了防雷、过电压保护装置，但其工作不可靠，因雷击或过电压而损坏整流管。（2）运行条件恶劣。间接传动的发电机组，因转速之比的计算不正确或两皮带盘直径之比不符合转速之比的要求，使发电机长期处于高转速下运行，而整流管也就长期处于较高的电压下工作，促使整流管加速老化，并被过早地击穿损坏。（3）运行管理欠佳。值班运行人员工作不负责任，对外界负荷的变化(特别是在深夜零点至第二天上午6点之间)不了解，或是当外界发生了甩负荷故障，运行人员没有及时进行相应的操作处理，产生过电压而将整流管击穿损坏。（4）设备安装或制造质量不过关。由于发电机组长期处于较大的振动之中运行，使整流管也处于这一振动的外力干扰之下；同时由于发电机组转速时高时低，使整流管承受的工作电压也随之忽高忽低地变化，这样便大大地加速了整流管的老化、损坏。（5）整流管规格型号不符。更换新整流管时错将工作参数不符合要求的管子换上或者接线错误，造成整流管击穿损坏。（6）整流管安全裕量偏小。整流管的过电压、过电流安全裕量偏小，使整流管承受不起发电机励磁回路中发生的过电压或过电流暂态过程峰值的袭击而损坏。对整流管的检查方法首先将整流器中的整流二极管全部拆下，用万用表的100×R或1000×R欧...
