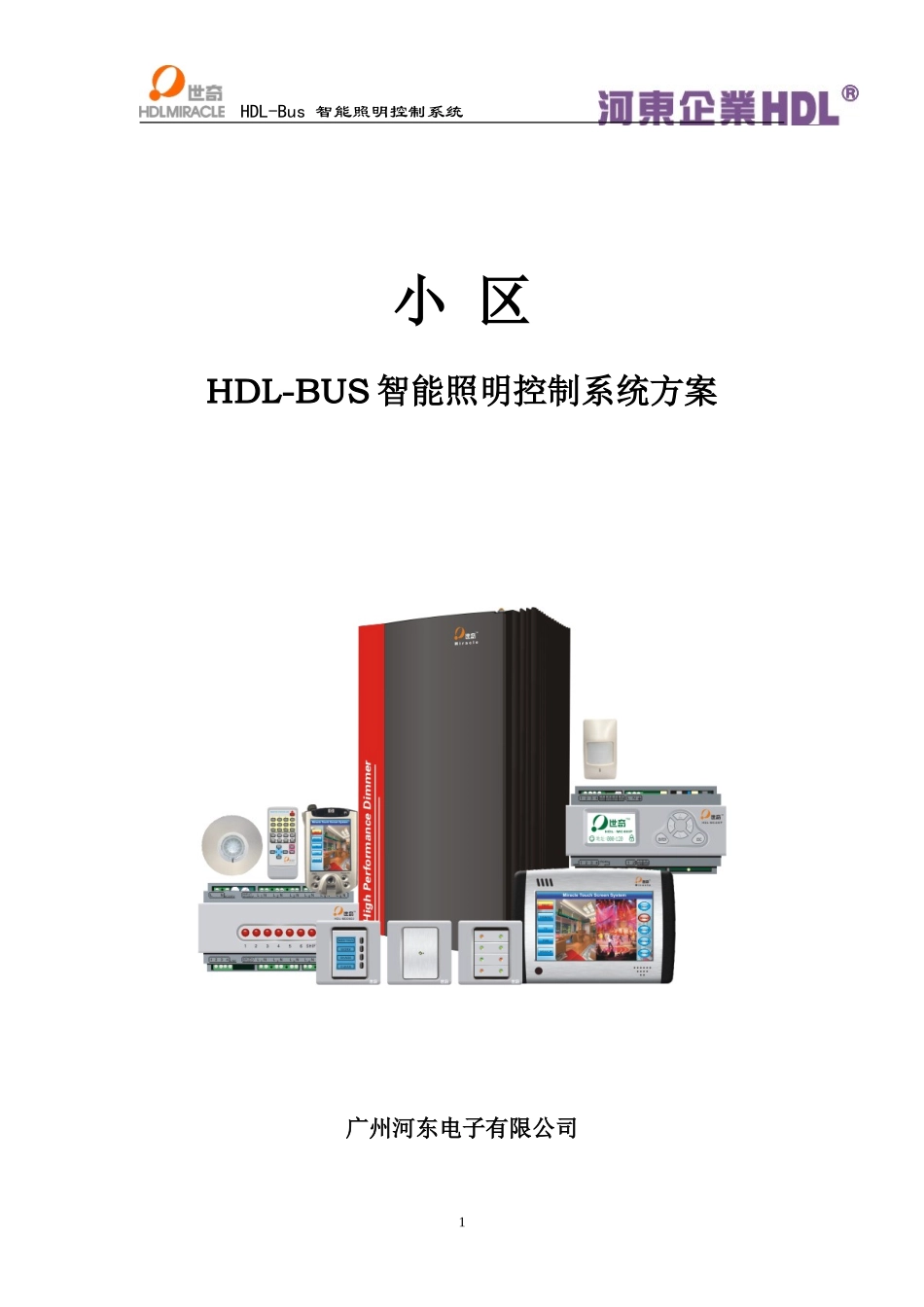

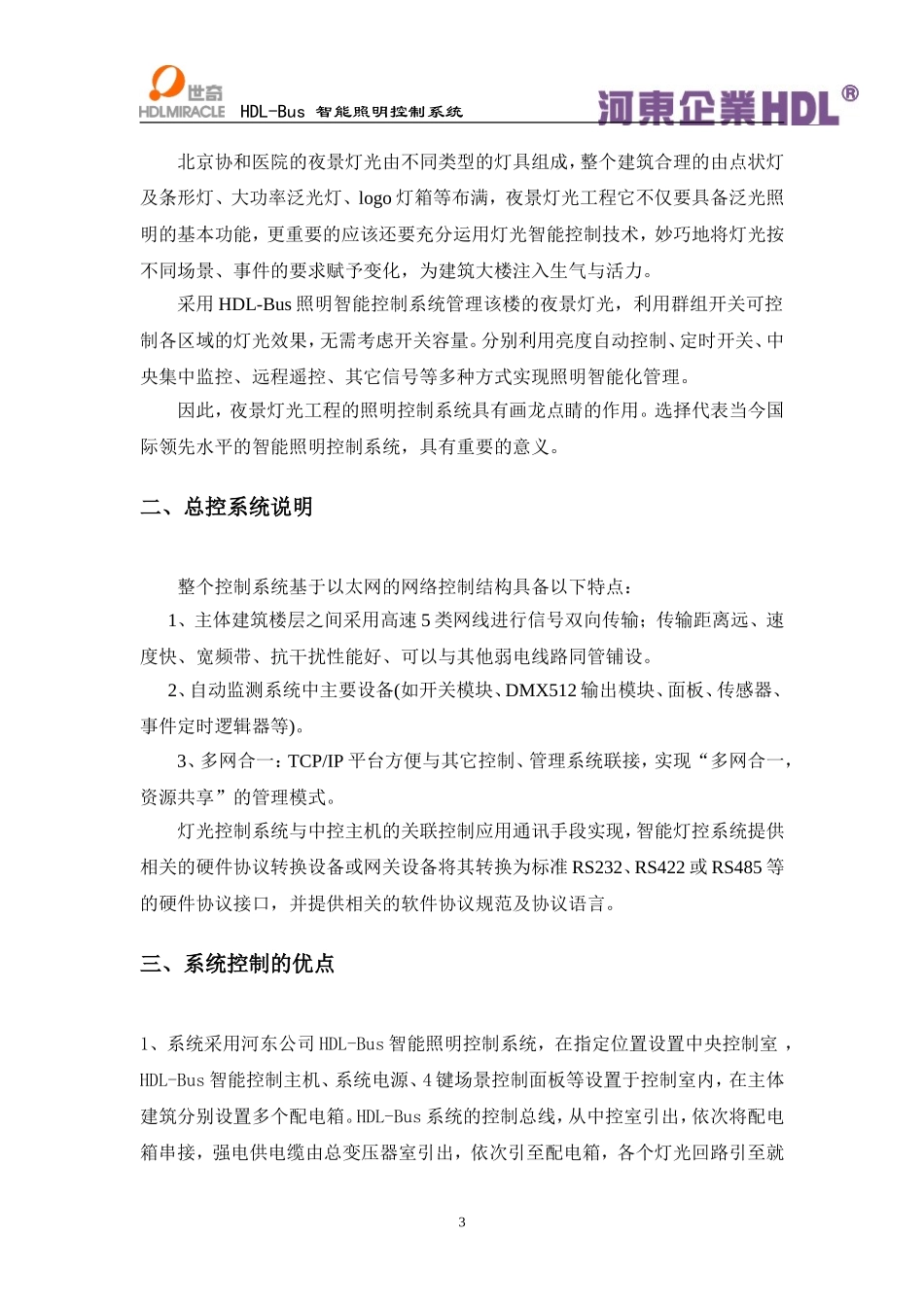

HDL-Bus智能照明控制系统小区HDL-BUS智能照明控制系统方案广州河东电子有限公司1HDL-Bus智能照明控制系统目录一、工程概述..............................................3二、总控系统说明..........................................4三、系统控制的优点........................................4四、回路划分..............................................5五、HDL-Bus控制效果描述..................................5六、HDL-BUS系统原理及简介................................6七、HDL-BUS系统的优越性及功能............................7八、河东企业简介..........................................9北京协和医院智能泛光照明控制系统方案说明一、工程概述2HDL-Bus智能照明控制系统北京协和医院的夜景灯光由不同类型的灯具组成，整个建筑合理的由点状灯及条形灯、大功率泛光灯、logo灯箱等布满，夜景灯光工程它不仅要具备泛光照明的基本功能，更重要的应该还要充分运用灯光智能控制技术，妙巧地将灯光按不同场景、事件的要求赋予变化，为建筑大楼注入生气与活力。采用HDL-Bus照明智能控制系统管理该楼的夜景灯光，利用群组开关可控制各区域的灯光效果，无需考虑开关容量。分别利用亮度自动控制、定时开关、中央集中监控、远程遥控、其它信号等多种方式实现照明智能化管理。因此，夜景灯光工程的照明控制系统具有画龙点睛的作用。选择代表当今国际领先水平的智能照明控制系统，具有重要的意义。二、总控系统说明整个控制系统基于以太网的网络控制结构具备以下特点：1、主体建筑楼层之间采用高速5类网线进行信号双向传输；传输距离远、速度快、宽频带、抗干扰性能好、可以与其他弱电线路同管铺设。2、自动监测系统中主要设备(如开关模块、DMX512输出模块、面板、传感器、事件定时逻辑器等)。3、多网合一：TCP/IP平台方便与其它控制、管理系统联接，实现“多网合一，资源共享”的管理模式。灯光控制系统与中控主机的关联控制应用通讯手段实现，智能灯控系统提供相关的硬件协议转换设备或网关设备将其转换为标准RS232、RS422或RS485等的硬件协议接口，并提供相关的软件协议规范及协议语言。三、系统控制的优点1、系统采用河东公司HDL-Bus智能照明控制系统，在指定位置设置中央控制室，HDL-Bus智能控制主机、系统电源、4键场景控制面板等设置于控制室内，在主体建筑分别设置多个配电箱。HDL-Bus系统的控制总线，从中控室引出，依次将配电箱串接，强电供电缆由总变压器室引出，依次引至配电箱，各个灯光回路引至就3HDL-Bus智能照明控制系统近的配电箱内，配电箱内置HDL-Bus开关控制模块以及断路器、漏电保护器、接触器等电器。2、系统可实现多种控制方式，程序一旦设定好之后，可以由面板上相应功能键来控制开关，并且每个功能键对应的是一种灯光场景，而不是具体的某路灯。每个灯光场景可由很多路灯具的不同开关及调光来组合成。例如：可将楼体照明分为基本照明模式、正常夜景照明模式（基本照明+部分夜景射灯）、节假日（基本照明+全部夜景照明灯）、表演模式等各种照明模式，通过简单的四键场景面板开关来实现不同的灯光环境。3、程序控制：系统由逻辑控制器按时间发出控制命令来实现每路灯的开关，实现每个场景；也可分析外界环境光的变化来决定打开或关闭某些灯光。5、反馈功能：回路出现跳闸、非正常开关，回路电流异常坏灯、少灯等问题，都可以报警。四、回路划分所有的公共照明都采用HDL-Bus四路继电器MR0416（每回路额定电流16A）控制灯光的开关功能，灯光的亮度不可调。五、HDL-Bus控制效果描述当夜幕渐渐降临时，场景一：19：00—22：00全部灯亮场景二：22：00—24：00关闭点状灯及四层内饰荧光灯场景三：24：00—6：00关闭光带灯、壁灯及地埋灯场景四：6：00—19：00关闭雨篷灯及LOGO灯可设定在重大节日、一般休息天、普通工作日、小区内的观赏性路灯、草坪、彩灯等设定出不同的灯光场景，既满足了不同情况下灯光环境的需要，又能节约能源。同时可对于大门口射灯、舞台灯，由系统打开不同色彩的灯光，或按不同比例调光，从而映射出一个变化的而不是一成不变的...
