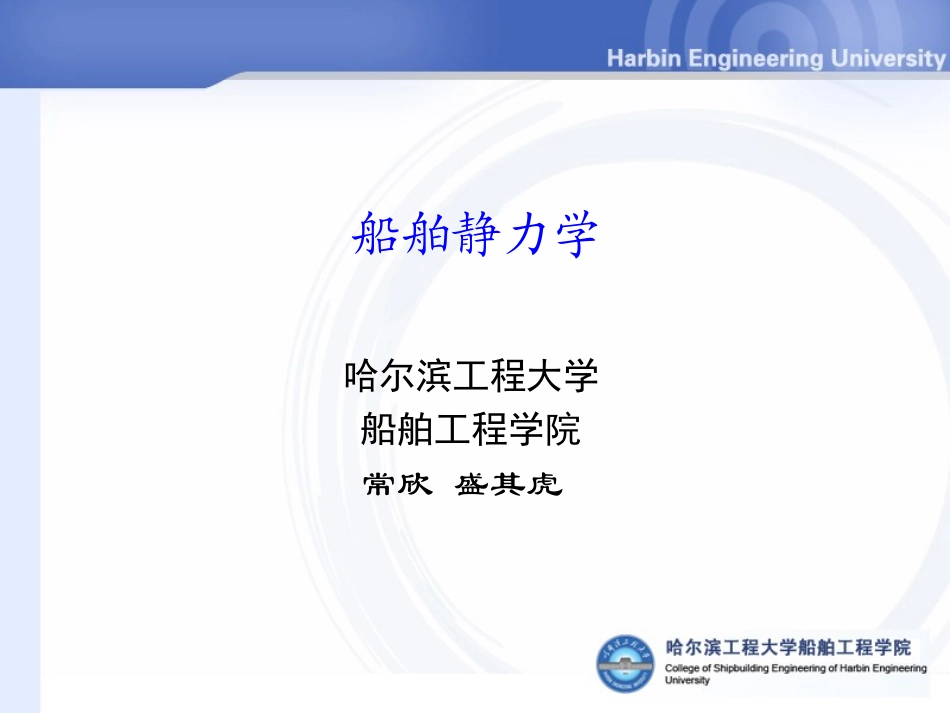

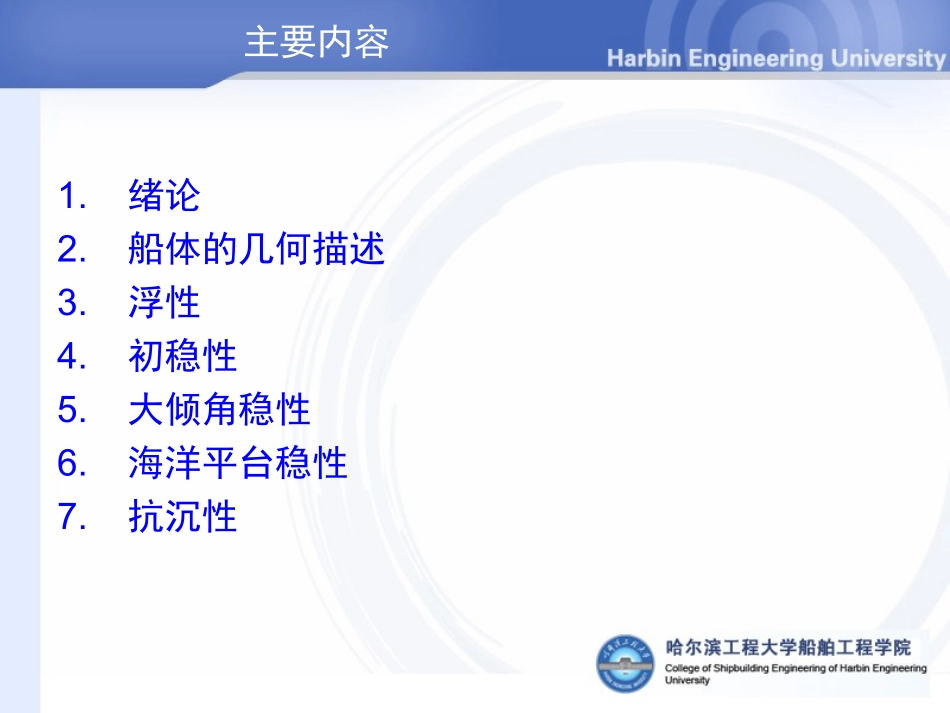

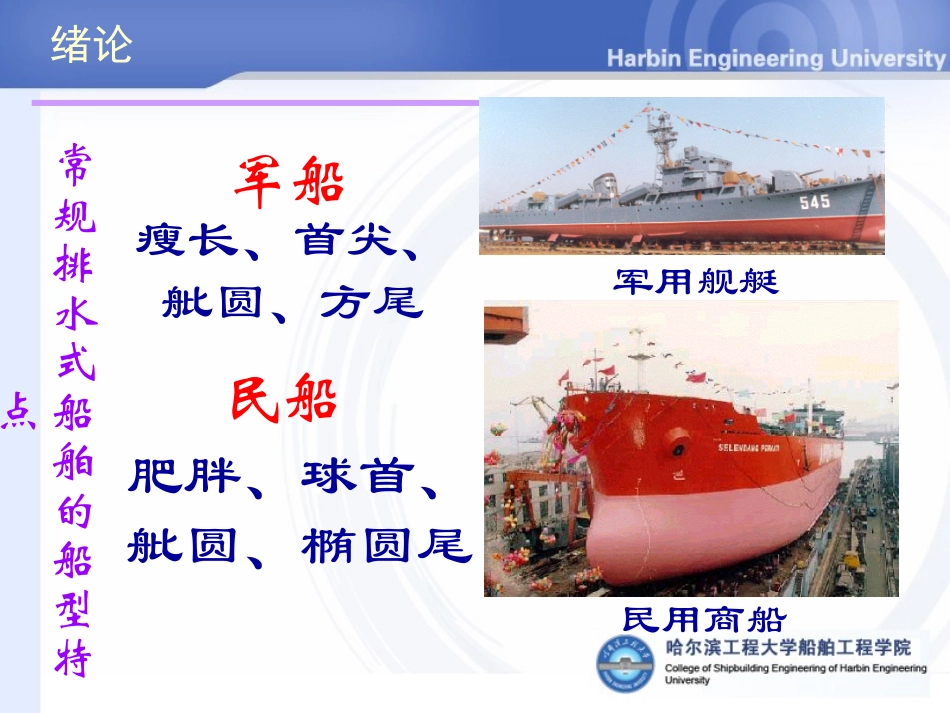

船舶静力学哈尔滨工程大学船舶工程学院常欣盛其虎主要内容1.绪论2.船体的几何描述3.浮性4.初稳性5.大倾角稳性6.海洋平台稳性7.抗沉性军用舰艇军船瘦长、首尖、舭圆、方尾民船肥胖、球首、舭圆、椭圆尾民用商船绪论常规排水式船舶的船型特点军船纵剖线、水线民船纵剖线、水线绪论常规排水式船舶的线型特点军船横剖线民船横剖线常规排水式船舶的线型特点绪论绪论常见的首尾形式船舶原理船舶耐波性船舶阻力船舶推进船舶操纵性船舶快速性船舶静力学船舶动力学绪论船体几何形状船体浮性船体稳性（完整与破损时）船体抗沉性船体几何要素船体船型系数船体型线图绘制船舶排水量与浮心船体吃水与浮态储备浮力船体横倾时恢复正浮的能力船上载荷移动及舱内液体对稳性影响风等外力对船舶稳性的影响船体破损进水时的不沉能力船体下水计算船舶建造完工后从船台下水时的有关要素计算绪论船舶静力学船舶排水量与浮心船体吃水与浮态储备浮力绪论船舶浮性船体横倾时恢复正浮的能力船上载荷移动及舱内液体对稳性影响风等外力对船舶稳性的影响船舶稳性绪论船舶抗沉性船体破损进水时的不沉能力绪论第一章船体几何形状描述•船舶与海洋平台的外形特性，船体各部分的名称•船舶型表面和排水体积表面的概念•船体的主尺度和坐标平面、船型系数、尺度比•曲面形状的描述，船体型线图、型值表1船体的几何描述•船体各部位的名称主船体上层建筑船艏船艉船舯艏柱龙骨水线舵右舷左舷上层建筑：supperstructure主船体：mainhull船艉：stern船艏：bow舵：rudder水线：waterline龙骨：keel艏柱：stem左舷：portside右舷：starboardside•设计水线面(载重水线面)设计状态时船体与静水面的截交面。•中线面：船舶水下部分的对称面•中站面：船舯位置的横向截面•基平面：和设计水线面平行且过龙骨线与中站面交点的水平面.1.1.1主坐标平面的定义X轴：中线面与基平面的交线，船头为正Y轴：中站面与基平面的交线，右舷为正Z轴：中站面与中线面的交线，向上为正1.1船体的相关定义•艏垂线FP:过设计水线和艏柱交点且垂直于水线面的直线•艉垂线AP:舵杆中心线，或过设计水线面与船体尾缘交点的设计水线面的垂线•垂线间长LPP：艏艉垂线间的水平距离•总长LOA：船体最前端和最尾端的水平距离•水线长LWL：水线面最前端和最尾端的水平距离1.1.2主尺度型表面：船舶建造时所关心的内部框架表面。排水表面：和海水接触的船体表面。注：型表面和排水表面差外板厚型吃水T：龙骨上表面到水线面的距离型深D：龙骨上表面到甲板边板下表面的垂向距离。干舷F：水线面到甲板边板上表面的垂向距离。最大型宽BM：所有横剖面型表面最大水平宽度的极值。1、水线面系数CWP（α）：BLACWWPTBACMMTBLCB1.1.3船型系数船型系数反映了船体水下部分的肥瘦程度。2、中横剖面系数CM（β）：3、方形系数CB（δ）：4、棱形系数CP（φ）：MBMPCCLACWPBWVPCCTAC尺度比长宽比L/B，宽吃水比B/T，型深吃水比D/T，长型深比L/D5、垂向棱形系数CVP（φV）：1.2船体型线图任意曲面都可以用平面曲线的平移加变形运动的轨迹来描述。母线V船体形状非常复杂，通常用一系列截交线来表示。1.与中站面平行的横截面与船体型表面的截交线称为横剖线2.与设计水线面平行的水平截面与船体型表面的截交线称为水线3.与中线面平行的水平截面与船体型表面的截交线称为纵剖线中纵剖线横剖线水线01234561200WL2400WL设计水线船体型表面示意图船体型线图横剖线图：一组等间距横剖线和折角线、轮廓线在yoz平面投影的集合。半宽水线图：一组等间距半宽水线和折角线、轮廓线在xoy平面投影的集合。纵剖线图：纵剖线和折角线、轮廓线在xoz平面投影的集合1.3型值表•平面形状和体积的计算•浮体在静水中的六自由度运动与载荷•浮体在静水中的受力分析•船体的浮态和静水平衡方程•浮体在静水中的稳定性•等体积倾斜水线和浮心的移动•稳心和稳心半径、稳心高•船舶的纵倾计算，MTC的概念•定积分的近似计算方法第二章几何学和力学基础平面形状和体积的计算对于任意连续的平面，面积10)()(xxdusdxxyxydxdyAxyyuydx0x1形心坐标...
