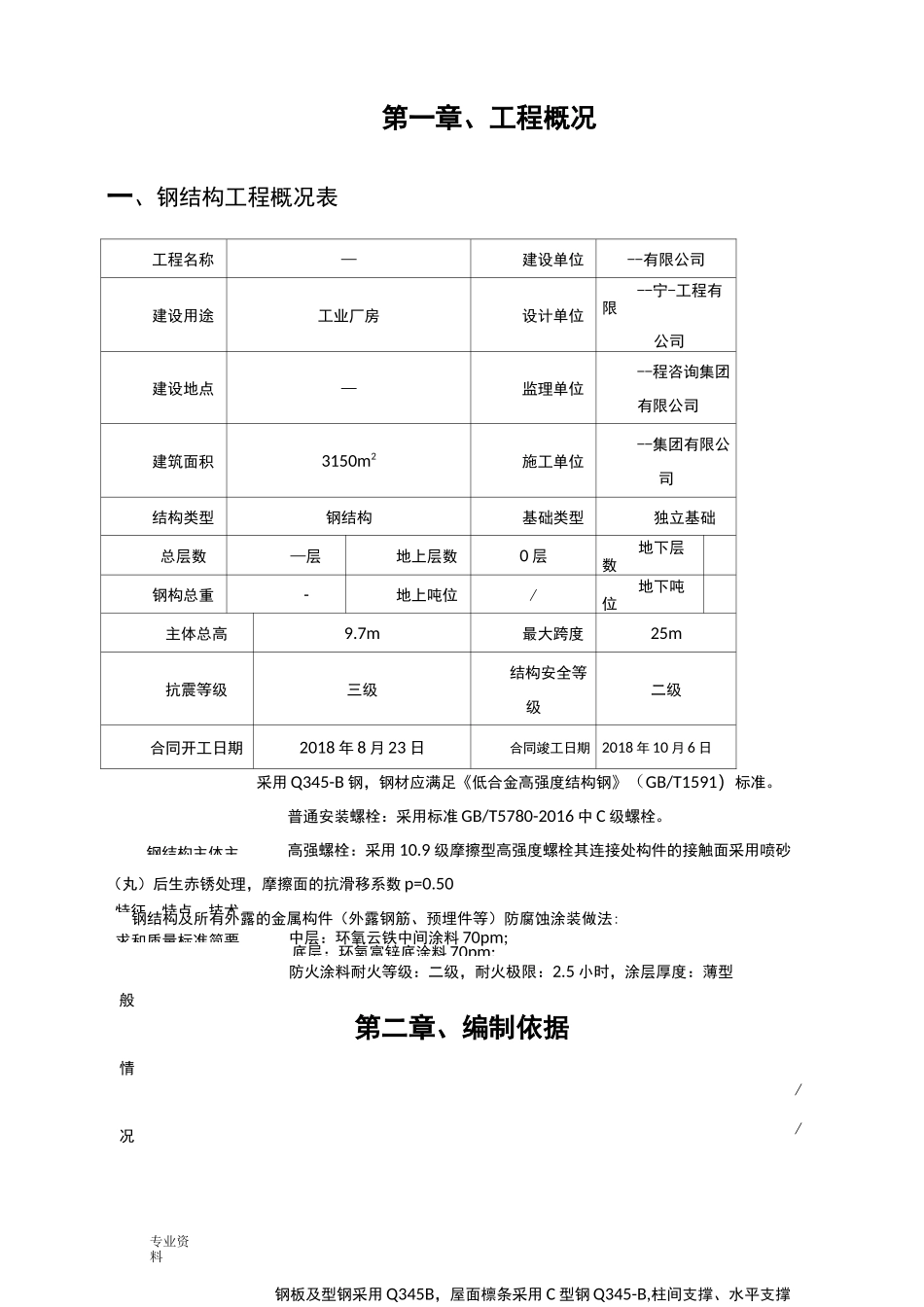

专业资料项目-钢结构工程施工方案专业资料目录第一章、工程概况1钢结构工程概况表1.第二章、编制依据2一、文件依据2.二、遵循的标准及规范2.第三章、施工计划2一、施工计划2二、施工段划分4三、施工顺序5第四章、钢结构现场安装方案6一、安装方案概述6.二、钢构件与材料的进场要求7.三、钢柱安装方法8.四、钢梁安装方法12五、檩条安装15六、拉条安装15七、高强螺栓施工16第五章、劳动力计划23钢结构主体主特征、特点、技术求和质量标准简要底层：环氧富锌底涂料70pm;专业资料第一章、工程概况一、钢结构工程概况表工程名称—建设单位--有限公司建设用途工业厂房设计单位--宁-工程有限公司建设地点—监理单位--程咨询集团有限公司建筑面积3150m2施工单位--集团有限公司结构类型钢结构基础类型独立基础总层数—层地上层数0层地下层数钢构总重-地上吨位/地下吨位主体总高9.7m最大跨度25m抗震等级三级结构安全等级二级合同开工日期2018年8月23日合同竣工日期2018年10月6日采用Q345-B钢，钢材应满足《低合金高强度结构钢》（GB/T1591）标准。普通安装螺栓：采用标准GB/T5780-2016中C级螺栓。高强螺栓：采用10.9级摩擦型高强度螺栓其连接处构件的接触面采用喷砂（丸）后生赤锈处理，摩擦面的抗滑移系数p=0.50钢结构及所有外露的金属构件（外露钢筋、预埋件等）防腐蚀涂装做法:中层：环氧云铁中间涂料70pm;防火涂料耐火等级：二级，耐火极限：2.5小时，涂层厚度：薄型第二章、编制依据般情//况钢板及型钢采用Q345B，屋面檩条采用C型钢Q345-B,柱间支撑、水平支撑专业资料一、文件依据：本工程建筑施工图、结构施工图二、遵循的标准及规范1《建筑工程施工质量评价标准》GB/T50735-20062、《钢结构设计规范》GB50017-20033、《冷弯薄壁型钢结构技术规范》GB50018-20024《钢结构工程施工质量验收规范》GB50205-20015、《钢结构防火涂料通用技术条件》GB14907-20026、《钢结构防火涂料》GB14907-20027、《建筑工程施工质量验收统一标准》GB50300-20138、《钢结构焊接规范》(GB50661-2011)9、《建筑施工高处作业安全技术规范》(JGJ80-2016)第三章、施工计划一、施工计划--计划工期45日历天。计划开工日期,2018年8月23日，计划竣工日期2018年10月6日。施工计划表详见附图1专业资料附图1:专业资料二、施工段划分为保证本工程按时完成，我司将整个工程施工区同时施工，保证工期要求，组织有效的流水施工。具体施工段划分如下：整个工程划分两个施工段：以5轴为分界线，划分1-5/和6-10轴两个施工段，从1-5,6-10轴吊装施工，吊车的占位为现场平整修整的吊装通道，吊装区域将及时拉设安全警戒绳并悬挂“吊装区域、严禁入内”的安全警示标志，吊车占位图详见附图3。专业资料附图3：吊车占位图三、施工顺序1、本工程施工遵循先地下后地上的原则。2、严格执行开工报告制度，施工准备妥当，具备开工条件时，及时呈报开工报告，申请开工。3、本工程的施工顺序：专业资料1）总体施工顺序：预埋螺栓校核找平f钢柱安装f屋面梁吊装f屋面檩条安装f竣工清理f竣工验收（2）吊车选型分析表序号构件名称尺寸（m）吊车型号吊装方法备注1钢柱7.425t单机汽车吊吊装2钢柱9.0725t单机汽车吊吊装3屋面梁2125t双机汽车吊吊装4屋面梁825t单机汽车吊吊装第四章、钢结构现场安装方案一、安装方案概述序号项目内容1钢结构范围--钢结构工程专业资料2安装设备现场钢结构施工机械：汽车吊2台。3构件卸货与倒运卸货点布置在构件安装位置以便于构件的拼装与吊装。卸货地点详见附图2附图2：钢构件卸货区二、钢构件与材料的进场要求钢构件与材料的运输进场应根据钢构件的进场计划和安装施工进度计划来安排，钢构件每日进场计划应精确到每件的编号，需用的钢构件至少提前一天进场，同时也要考虑堆场专业资料的限制，尽量协调好制作加工与安装施工之间的关系，以保证钢结构安装工作按计划顺利进行。构件及材料进场要考虑安装现场的堆场限制，尽量协调好安装现场与制作加工的关系，保证安装工作按计划进行。1、钢构件与材料的验收验收的目的就是将可能存在缺陷的的构件在地面进行处理，不使其进入吊装工序。构件验收分堆场验收和现场验收两...
