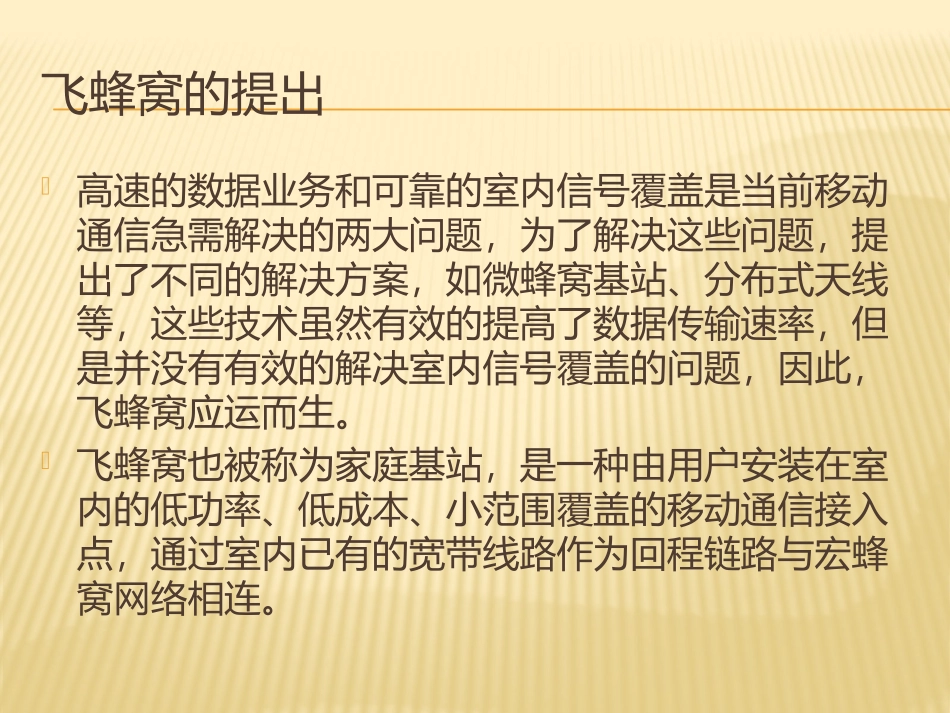

基于OFDMA的飞蜂窝网络中的随机接入技术汇报人：何旭萌导师：张立志飞蜂窝飞蜂窝的提出飞蜂窝的干扰问题飞蜂窝的关键技术OFDMA基于OFDMA的飞蜂窝网络中的随机接入干扰协调的困难OFDMA的多址接入策略批量接入模型基于OFDMA的随机MAC算法实例飞蜂窝的提出高速的数据业务和可靠的室内信号覆盖是当前移动通信急需解决的两大问题，为了解决这些问题，提出了不同的解决方案，如微蜂窝基站、分布式天线等，这些技术虽然有效的提高了数据传输速率，但是并没有有效的解决室内信号覆盖的问题，因此，飞蜂窝应运而生。飞蜂窝也被称为家庭基站，是一种由用户安装在室内的低功率、低成本、小范围覆盖的移动通信接入点，通过室内已有的宽带线路作为回程链路与宏蜂窝网络相连。飞蜂窝的提出宏蜂窝覆盖半径比较大，一般在1---2.5千米左右，有的甚至达到20千米以上，因为小区的覆盖面积比较大，所以在覆盖区域内往往存在“盲区”和“忙区”；为了解决盲区和忙区的问题，就出现了微蜂窝和微微蜂窝技术，由于微蜂窝具备覆盖范围小、传输功率低、体积小、安装灵活方便等优点，可以作为宏蜂窝的补充与延伸；而现在所提出的飞蜂窝又是作为微蜂窝的补充出现的，它的覆盖范围更小，安装在室内，提高服务质量，改善室内信号覆盖质量，可以明显提高用户的宽带和语音服务质量；飞蜂窝覆盖半径小，接入的手机会降低其发射功率，从而节省电池，减少对人体的辐射。含有飞蜂窝的蜂窝网络结构图飞蜂窝的干扰问题1、飞蜂窝与宏蜂窝之间的干扰问题宏蜂窝边缘用户距离宏蜂窝基站很远，用户将用最大功率与宏蜂窝基站通信。若在此宏蜂窝用户附近有飞蜂窝基站，此基站将会受到宏蜂窝用户的强烈干扰，并可能由于干扰过强，导致信噪比很低，使得上行链路飞蜂窝用户无法与飞蜂窝基站正常通信，此为上行链路情形；飞蜂窝的干扰问题宏蜂窝边缘用户距离宏蜂窝基站很远，收到的信号很弱，如果该用户附近有一个飞蜂窝基站，就会对宏蜂窝用户造成很强的干扰，使得下行链路宏蜂窝用户无法与宏蜂窝基站正常通信，此为下行链路情形。飞蜂窝的干扰问题2、飞蜂窝与飞蜂窝之间的干扰问题两个相邻飞蜂窝用户工作在相同的上行频带，其中一个飞蜂窝用户距离另一个飞蜂窝很近，该飞蜂窝能接收到两个飞蜂窝用户的上行信号，在干扰严重时，被干扰的飞蜂窝不能正确解调飞蜂窝用户的上行信号。飞蜂窝的干扰问题一个飞蜂窝用户距离工作在同一频带的另一个飞蜂窝很近，该飞蜂窝用户能接收到两个下行信号，严重时干扰信号造成飞蜂窝用户的信号干扰比过低导致不能正常工作；飞蜂窝飞蜂窝的提出飞蜂窝的干扰问题飞蜂窝的关键技术OFDMA基于OFDMA的飞蜂窝网络中的随机接入干扰协调的困难OFDMA的多址接入策略批量接入模型基于OFDMA的随机MAC算法实例飞蜂窝的关键技术OFDMA正交频分多址技术是一种基于OFDM的多用户复用和接入技术；3GPP、LTE系统采用了OFDMA作为其下行链路的多址接入方式，在LTE下行链路中，经过信道编码、交织和调制之后的数据将映射到OFDMA时频符号上，这就是下行链路的资源映射。如果逐个子载波的进行资源映射，固然可以获得最大的灵活性，但是相应的信令开销也会大到无法忍受，因此OFDMA系统都会基于某种预定义的“子载波组”来映射资源，这个子载波组称为资源块，这样就可以通过信令指定资源块来完成资源的映射。飞蜂窝的关键技术OFDMA与CDMA飞蜂窝网络相比，OFDMA飞蜂窝网络可在时域和频域解决飞蜂窝与宏蜂窝之间的干扰，并且具有更高的频谱效率，是一种更为有效的室内覆盖解决方案，因此，基于OFDMA的飞蜂窝网络已成为目前的研究热点。资源块的概念性质资源块是LTE下行链路分配给用户的最小单位。LTE下行链路能够分配给用户的资源包括频域资源、时域资源和空域资源，空域资源分配是通过MIMO实现的。资源块包含了12个子载波（频域）并且持续一个时隙slot（时域）的一个资源组合。一个时隙长0.5毫秒。资源块的概念性质假设某个用户的信息只占用一个资源块，LTE下行链路先将用户信息数据包串并转换成12路子数据流；每个子数据流用一个子载波进行调制，一共是12个子载波；调制过...
