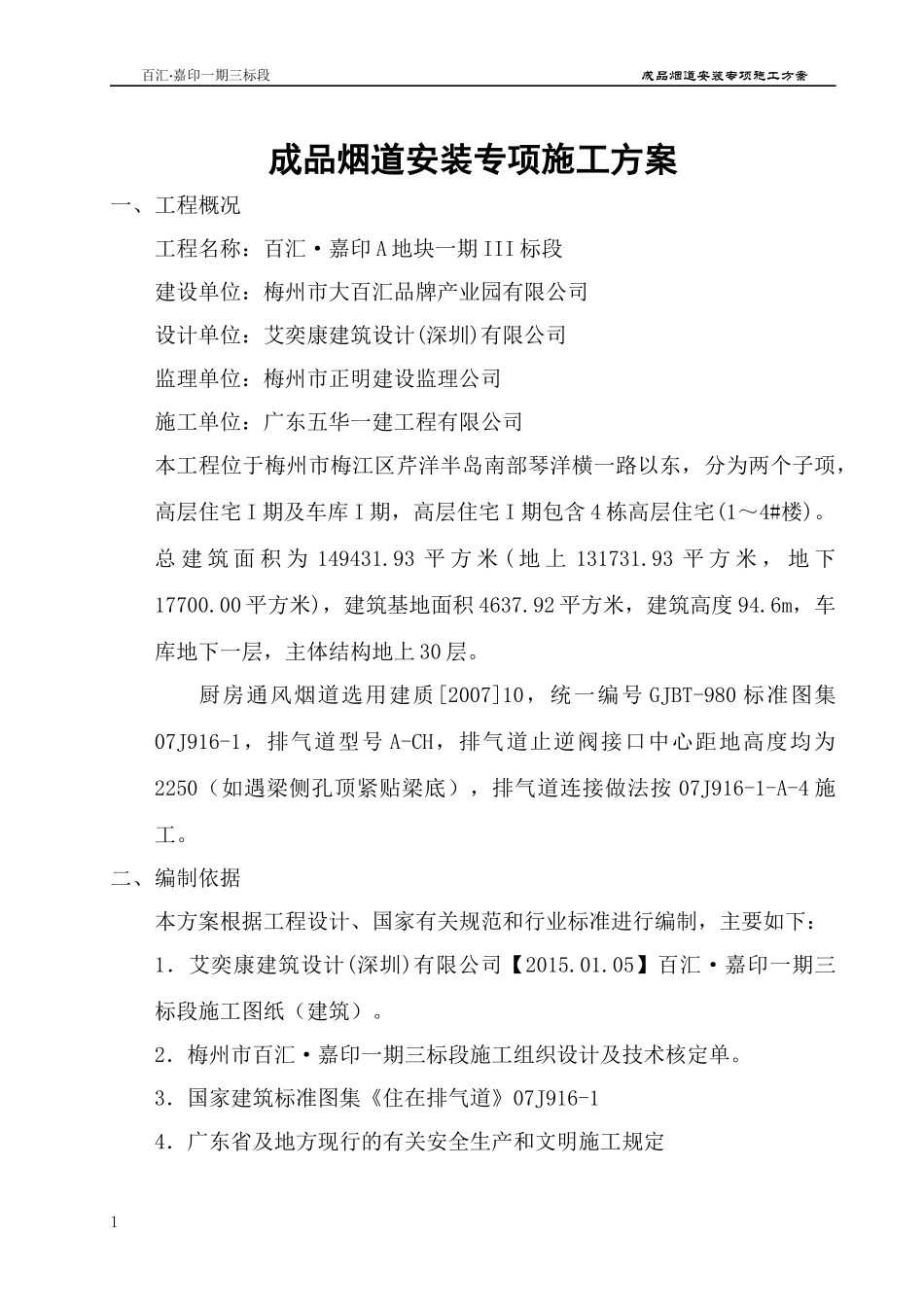

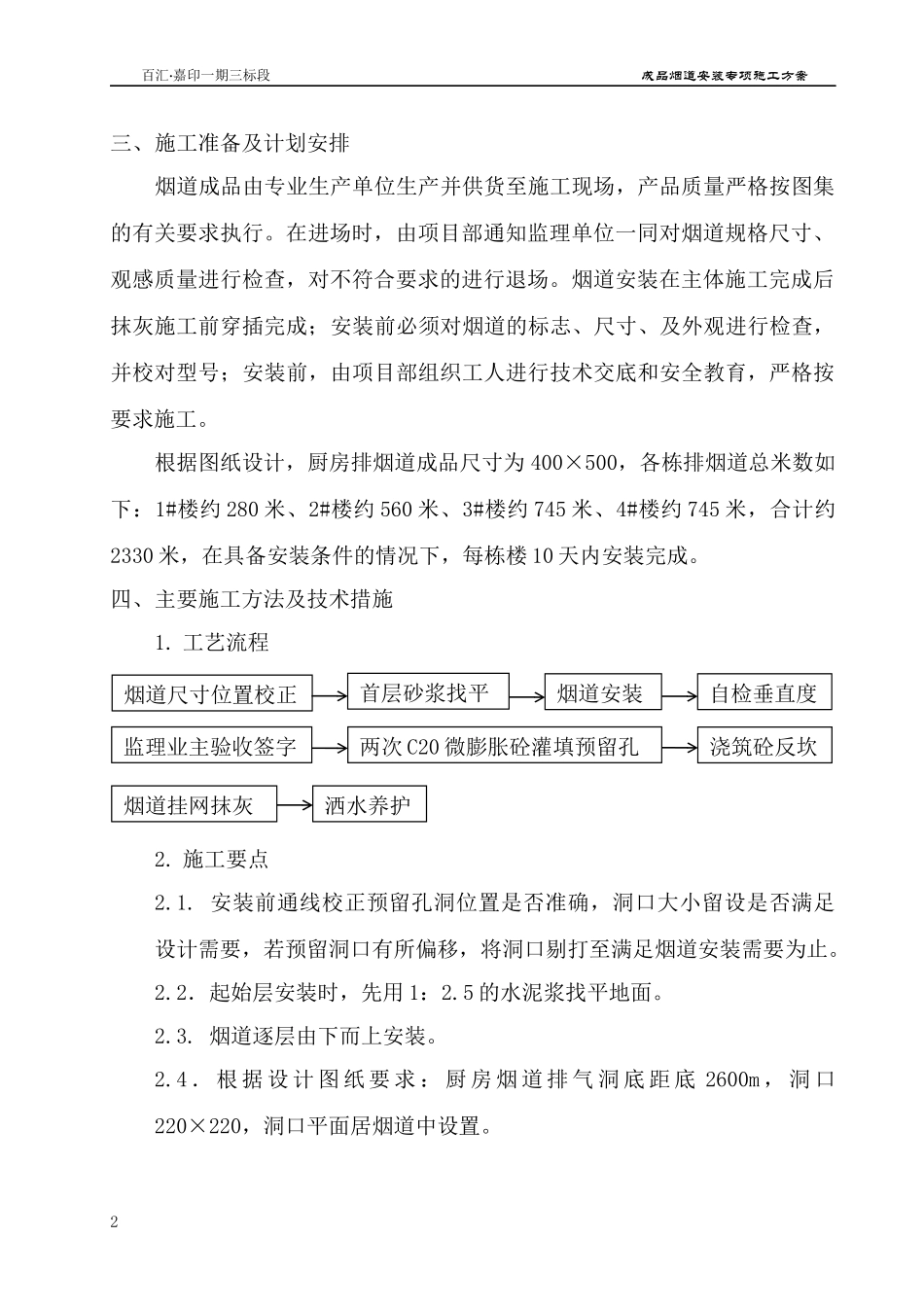

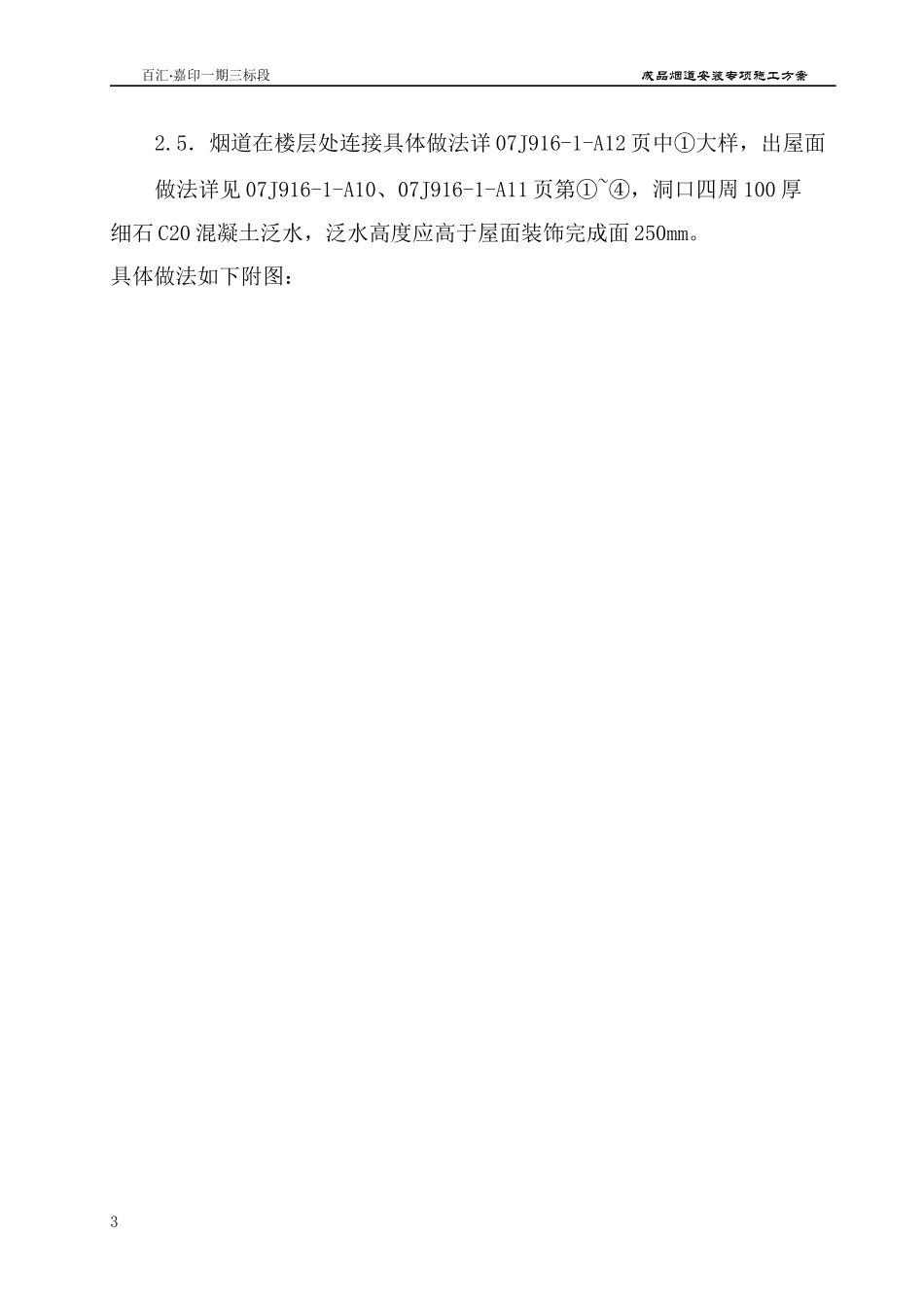

百汇·嘉印一期三标段成品烟道安装专项施工方案成品烟道安装专项施工方案一、工程概况工程名称：百汇·嘉印A地块一期III标段建设单位：梅州市大百汇品牌产业园有限公司设计单位：艾奕康建筑设计(深圳)有限公司监理单位：梅州市正明建设监理公司施工单位：广东五华一建工程有限公司本工程位于梅州市梅江区芹洋半岛南部琴洋横一路以东，分为两个子项，高层住宅I期及车库I期，高层住宅I期包含4栋高层住宅(1～4#楼)。总建筑面积为149431.93平方米(地上131731.93平方米，地下17700.00平方米)，建筑基地面积4637.92平方米，建筑高度94.6m，车库地下一层，主体结构地上30层。厨房通风烟道选用建质[2007]10，统一编号GJBT-980标准图集07J916-1，排气道型号A-CH，排气道止逆阀接口中心距地高度均为2250（如遇梁侧孔顶紧贴梁底），排气道连接做法按07J916-1-A-4施工。二、编制依据本方案根据工程设计、国家有关规范和行业标准进行编制，主要如下：1．艾奕康建筑设计(深圳)有限公司【2015.01.05】百汇·嘉印一期三标段施工图纸（建筑）。2．梅州市百汇·嘉印一期三标段施工组织设计及技术核定单。3．国家建筑标准图集《住在排气道》07J916-14．广东省及地方现行的有关安全生产和文明施工规定1百汇·嘉印一期三标段成品烟道安装专项施工方案三、施工准备及计划安排烟道成品由专业生产单位生产并供货至施工现场，产品质量严格按图集的有关要求执行。在进场时，由项目部通知监理单位一同对烟道规格尺寸、观感质量进行检查，对不符合要求的进行退场。烟道安装在主体施工完成后抹灰施工前穿插完成；安装前必须对烟道的标志、尺寸、及外观进行检查，并校对型号；安装前，由项目部组织工人进行技术交底和安全教育，严格按要求施工。根据图纸设计，厨房排烟道成品尺寸为400×500，各栋排烟道总米数如下：1#楼约280米、2#楼约560米、3#楼约745米、4#楼约745米，合计约2330米，在具备安装条件的情况下，每栋楼10天内安装完成。四、主要施工方法及技术措施1.工艺流程2.施工要点2.1.安装前通线校正预留孔洞位置是否准确，洞口大小留设是否满足设计需要，若预留洞口有所偏移，将洞口剔打至满足烟道安装需要为止。2.2．起始层安装时，先用1：2.5的水泥浆找平地面。2.3.烟道逐层由下而上安装。2.4．根据设计图纸要求：厨房烟道排气洞底距底2600m，洞口220×220，洞口平面居烟道中设置。2烟道尺寸位置校正首层砂浆找平烟道安装自检垂直度监理业主验收签字两次C20微膨胀砼灌填预留孔浇筑砼反坎烟道挂网抹灰洒水养护百汇·嘉印一期三标段成品烟道安装专项施工方案2.5．烟道在楼层处连接具体做法详07J916-1-A12页中①大样，出屋面做法详见07J916-1-A10、07J916-1-A11页第①~④，洞口四周100厚细石C20混凝土泛水，泛水高度应高于屋面装饰完成面250mm。具体做法如下附图：3百汇·嘉印一期三标段成品烟道安装专项施工方案4百汇·嘉印一期三标段成品烟道安装专项施工方案5百汇·嘉印一期三标段成品烟道安装专项施工方案2.6.五、质量控制措施6百汇·嘉印一期三标段成品烟道安装专项施工方案1.同一型号的排气道制品进场后每1000件为一检验批次，检验随机抽取一组（3件）进行外观检查和钻孔检查，每件样品应在相邻两面中心轴线各钻3孔检测壁厚。总数不足一批次的，按一批次抽检。2.检验内容和质量要求：⑴.外观质量：排气道制品的内外表面应平整，不得有凹凸不平、裂缝，每侧壁面麻面、蜂窝不得超过2处，且每处面积不得超过0.005㎡，内壁交界处宜制成圆角或倒角；端面应平整无毛边，且与管体外壁面相垂直。烟道尺寸允许偏差如下表：长度壁厚截面外廓公差0~-90~+4a（长边）b（长边）0~-60~-4截面对角线垂直度直线度±9±14±15⑵.壁厚检测：任选管道一端，用游标卡尺检测厚度，在四个边的中间部位各测量一个厚度值，取四个测量值的算术平均值作为检测结果（精确到0.1mm）。⑶.钻孔检查：排气道制品的壁厚不应小于13mm（三件样品中任一检验孔壁厚小于13mm，应再随机抽取3件进行钻孔检验，三件中任一检验孔小于13mm即视为该批次不合格）。3.现场复验：按检验批抽样复检，垂直承载力、抗柔性冲击等性能复检按设计引用图集所示...
