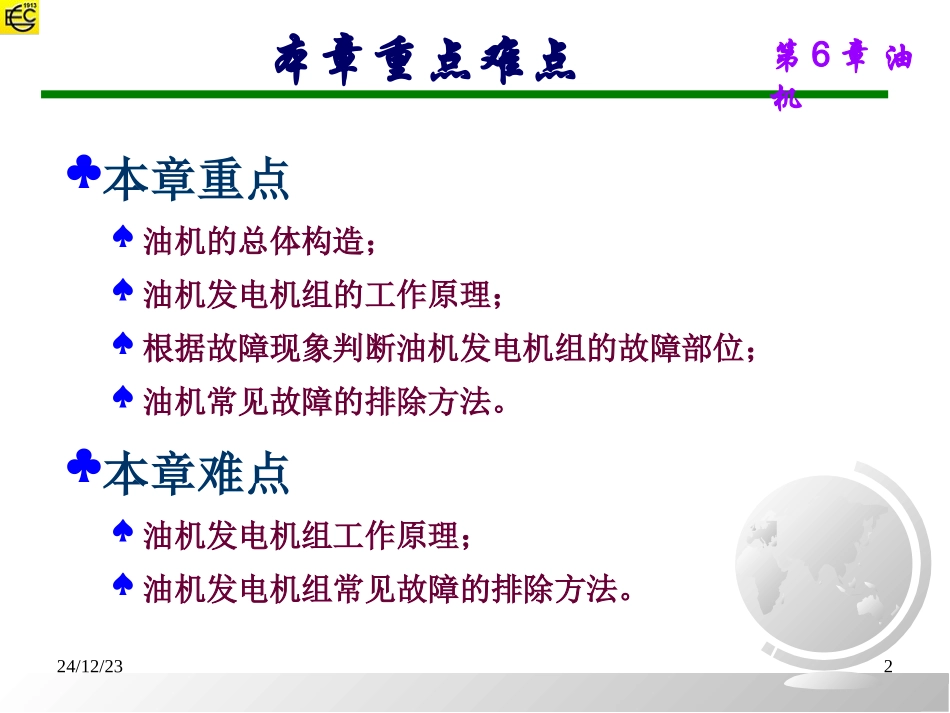

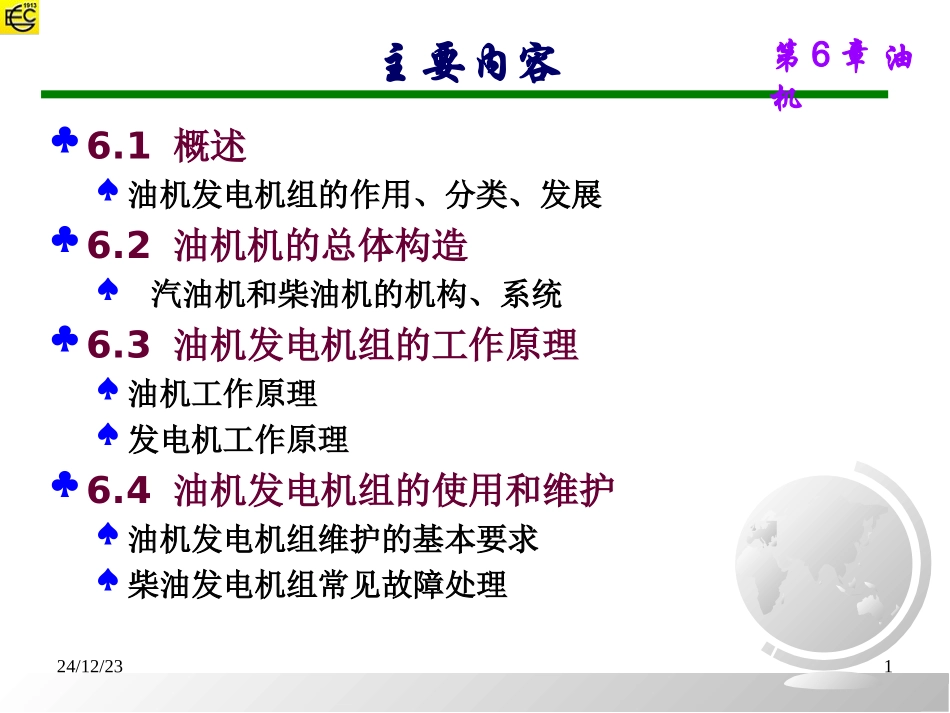

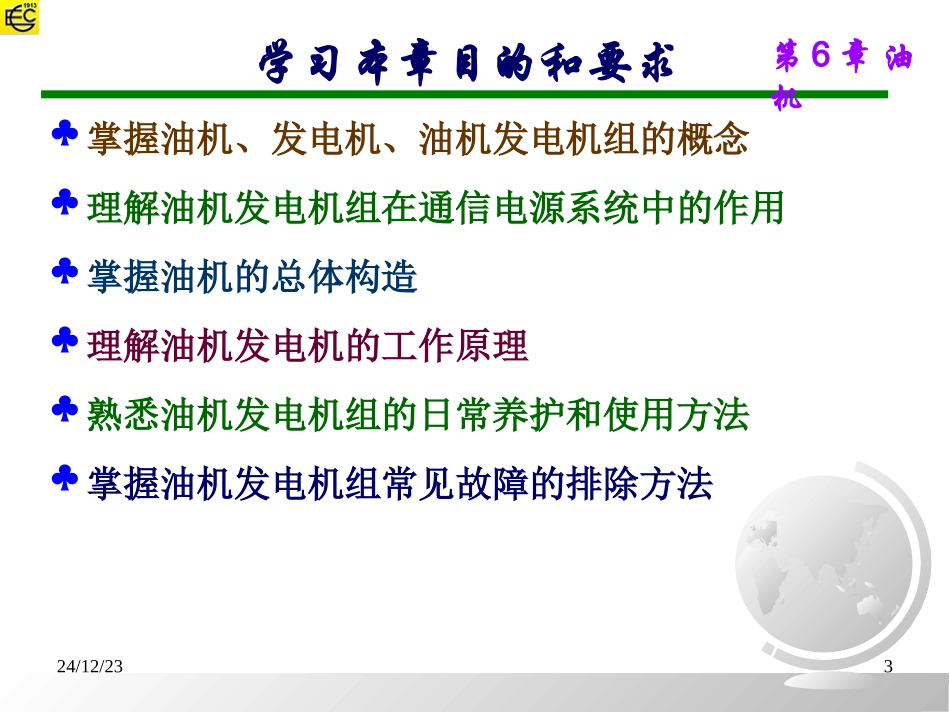

24/12/231第6章油机主要内容6.1概述油机发电机组的作用、分类、发展6.2油机机的总体构造汽油机和柴油机的机构、系统6.3油机发电机组的工作原理油机工作原理发电机工作原理6.4油机发电机组的使用和维护油机发电机组维护的基本要求柴油发电机组常见故障处理24/12/232第6章油机本章重点难点本章重点油机的总体构造；油机发电机组的工作原理；根据故障现象判断油机发电机组的故障部位；油机常见故障的排除方法。本章难点油机发电机组工作原理；油机发电机组常见故障的排除方法。24/12/233第6章油机学习本章目的和要求掌握油机、发电机、油机发电机组的概念理解油机发电机组在通信电源系统中的作用掌握油机的总体构造理解油机发电机的工作原理熟悉油机发电机组的日常养护和使用方法掌握油机发电机组常见故障的排除方法24/12/234第6章油机第1章概述市电、油机发电和蓄电池供电的特点？油机发电机组在通信电源中的作用？1、当市电因设备故障、例行检修，能源紧张等因素导致电网供电中断时，如何确保通信供电不中断？电池供电、油机供电2、市电供电中断，由蓄电池供电时存在的问题？一旦出现市电供电中断时间较长的情况，蓄电池供电受容量的限制3、经常停电和长期停电的地方必须采用油机发电机组供电必须配置油机发电机组为什么说油机发电机组是确保通信电源供电不中断的重要组成部分？通信电源系统为什么要设置油机发电机组？24/12/235第6章油机6.1.1油机发电机组的作用几个概念热力发动机•热力发动机又称热机，是将常规燃料或核燃料反应产生的热能、地热能和太阳能等转换为机械能的动力机械。•常用的热力发动机有内燃机（包括汽油机、柴油机和煤气机等）和蒸汽机等内燃机•内燃机就是使用燃料（柴油、汽油或煤气）在汽缸内燃烧产生高温高压气体，经过活塞连杆和曲轴机构把化学能转换为机械能（动力）的机器。•内燃机又称发动机（或原动机），俗称油机。内燃机是一种原动机，它产生的动力可以带动发电机、水泵等工作。24/12/236第6章油机电机•电机是发电机和电动机的总称。–发电机是通过发动机带动，将机械能变换为电能的一种机器。–电动机是将电能变换为机械能的一种机器。通信电源对油机发电机组的要求能随时迅速起动，及时供电运行安全稳定，连续工作供电电压和频率应满足通信设备的要求在通信系统中，交换机及其它直流负载、交流负载是靠市电供给电源的。（直流负载依靠市电整流后提供）。一旦市电发生中断，交流负载同步断电，立即停止工作；蓄电池组提供直流负载工作的时间是有限的，随着蓄电池容量的逐渐下降，直流负载停止工作的情况也很快就会出现。所以，在市电停电时，发电机及时开启供电是非常重要的。24/12/237第6章油机油机发电机组的作用油机发电机组作为交流电源供给设备，通常是用来确保供电允许短时间中断的通信设备正常工作。图：6.1油机在通信电源系统中的作用24/12/238第6章油机6.1.2油机发电机组的组成与分类油机发电机组的组成油机•油机是将油料燃烧产生的热能变换为机械能的一种装置发电机•发电机是将机械能变换为电能的一种装置油机发电机组供电框图油机发电机配电屏发电机市电油机转换屏拖动部分发电部分配电部分图6-2油机发电机组供电方框图24/12/239第6章油机发动机的分类•按使用的燃料来分有：汽油机、柴油机和煤气机等；•按点火方式来分有：强制点火式发动机和压燃式发动机；•按工作循环来分有：二冲程发动机和四冲程发动机；•按转速来分有：低速发动机、中速发动机和高速发动机；•按气缸数目来分有：单缸发动机和多缸发动机；•按冷却方式来分有：风冷式发动机和水冷式发动机；•按混合气形成方式分：化油器式发动机和直接喷射式发动机；•按是否对进气增压来分有：非增压式发动机和增压式发动机油机发电机组的分类油机是将汽油或柴油的热能转变为机械能的一种装置，并带动发电机组转化为电能。24/12/2310第6章油机内燃机的编号规则《内燃机产品名称和型号编制规则》即（GB725—82）中对内燃机的名称和型号作了统一规定。...
