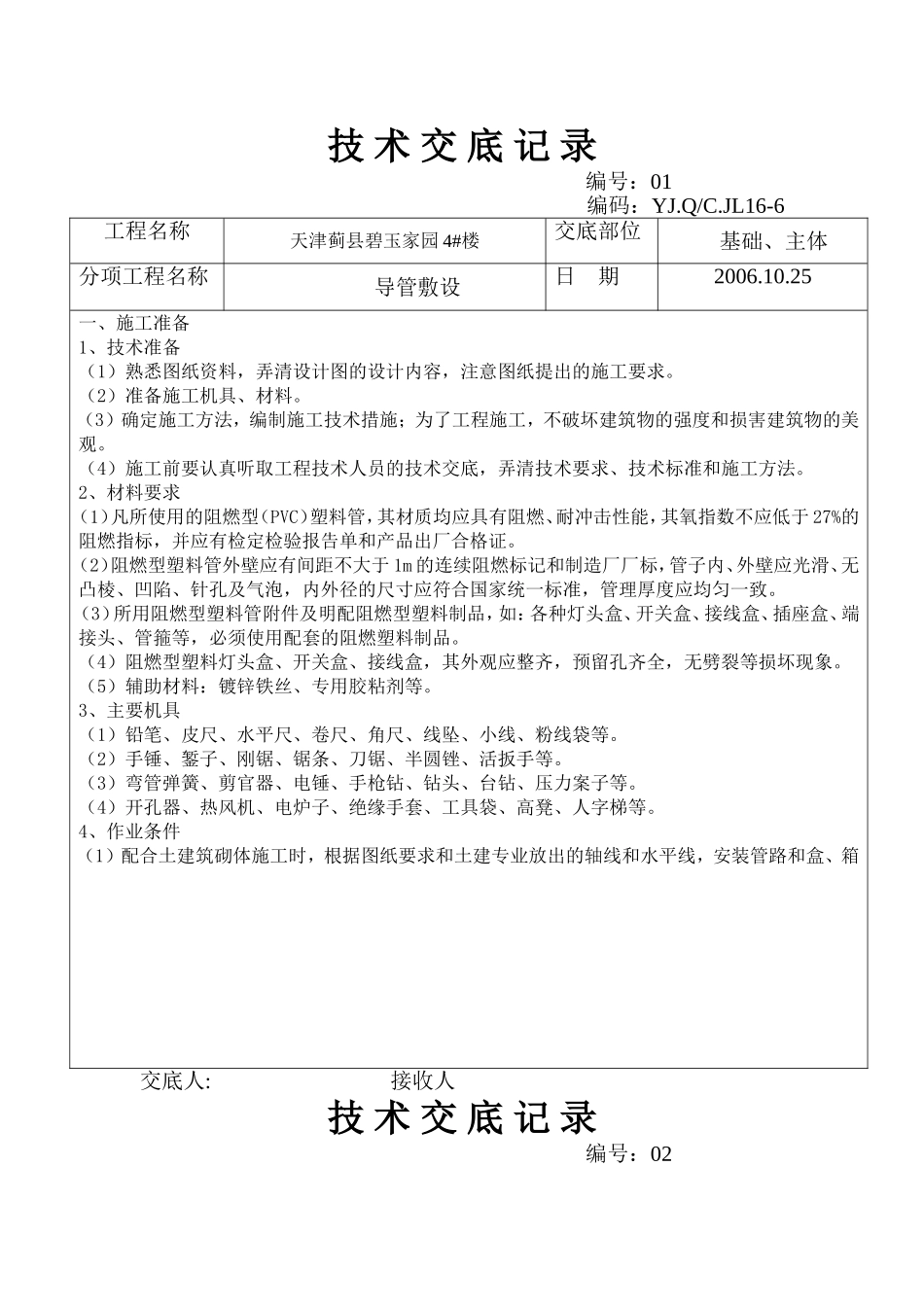

技术交底记录编号：01编码：YJ.Q/C.JL16-6工程名称天津蓟县碧玉家园4#楼交底部位基础、主体分项工程名称导管敷设日期2006.10.25一、施工准备1、技术准备（1）熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。（2）准备施工机具、材料。（3）确定施工方法，编制施工技术措施；为了工程施工，不破坏建筑物的强度和损害建筑物的美观。（4）施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。2、材料要求（1）凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。（2）阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸应符合国家统一标准，管理厚度应均匀一致。（3）所用阻燃型塑料管附件及明配阻燃型塑料制品，如：各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃塑料制品。（4）阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。（5）辅助材料：镀锌铁丝、专用胶粘剂等。3、主要机具（1）铅笔、皮尺、水平尺、卷尺、角尺、线坠、小线、粉线袋等。（2）手锤、錾子、刚锯、锯条、刀锯、半圆锉、活扳手等。（3）弯管弹簧、剪官器、电锤、手枪钻、钻头、台钻、压力案子等。（4）开孔器、热风机、电炉子、绝缘手套、工具袋、高凳、人字梯等。4、作业条件（1）配合土建筑砌体施工时，根据图纸要求和土建专业放出的轴线和水平线，安装管路和盒、箱交底人:接收人技术交底记录编号：02编码：YJ.Q/C.JL16-6工程名称天津蓟县碧玉家园4#楼交底部位基础、主体分项工程名称导管敷设日期2006.10.25（2）配合土建结构建筑混凝土施工时，对大模板、滑模板施工混凝土墙，在绑扎钢筋过程中，根据设计图纸要求预埋盒套及管路，该过程应及时向有关方办理隐检手续。（3）加气混凝土楼板、圆孔板，应配合土建调整好吊装楼板的板缝，同时根据设计图纸进行配管施工。二、质量要点（1）保护层小于15mm的管路有外露现象，应将管槽深度剔到1.5倍管外径的深度，将管子固定好后用水泥沙浆保护，并抹平灰层。（2）稳埋盒箱有歪斜；暗盒箱有凸出墙面现象；盒箱破口；位置尺寸超出允许偏差值。对于稳埋盒、箱应先用线坠找正，位置正确后再进行固定稳埋；暗装的盒口应与墙面平齐，不出现凹陷或凸出墙面的现象。暗箱的贴脸与墙面缝隙预留适中；用水泥沙浆将盒箱底部四周填实抹平，盒子收口平整。（3）对于较薄厚度的墙体，对于箱体厚度与墙厚接近的情况，为避免箱底处抹灰开裂，应配合土建施工时在箱底加金属网固定后，再抹灰找齐。（4）超上的管口应及时封堵，避免杂物落入管内。应在安装立管时，随时堵好管口，其他工种作业时，应注意提醒不要碰坏已经敷设完毕的管路，避免造成管路不通。（5）PVC管进行加热煨弯时，应避免出现变色、凹扁过大、煨弯倍数不够等现象。三、施工工艺1、工艺流程弹线定位→加工弯管→稳筑盒箱→扫管穿带线1、操作工艺（1）弹线定位1）根据设计图的要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处安装时，确定盒、箱位置后进行弹线定位，按弹出的水平线用小线和水平尺测出盒、箱的准确位置并标出尺寸。2）根据设计图灯位要求，在加气砼楼板、预制砼楼板上进行测量后，标注出灯头盒的准确位置尺寸。3）各种隔墙剔槽预埋开关盒弹线。根据设计图要求，在砖墙、泡沫砼墙、石膏板墙、焦渣砖墙等处安装时，需要稳埋开关盒的位置，进行测量确定开关盒准确尺寸。交底人:接收人技术交底记录编号：03编码：YJ.Q/C.JL16-6工程名称天津蓟县碧玉家园4#楼交底部位基础、主体分项工程名称导管敷设日期2006.10.25（2）稳埋盒、箱1）盒、箱固定应平整、牢固、灰浆饱和，收口平整，纵、横坐标标识准确，符合设计图和施工验收规范规定。2）砖墙稳埋盒、箱：A、预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300㎜处预留出进入盒、箱的管子长度，将管子甩在盒、箱...
