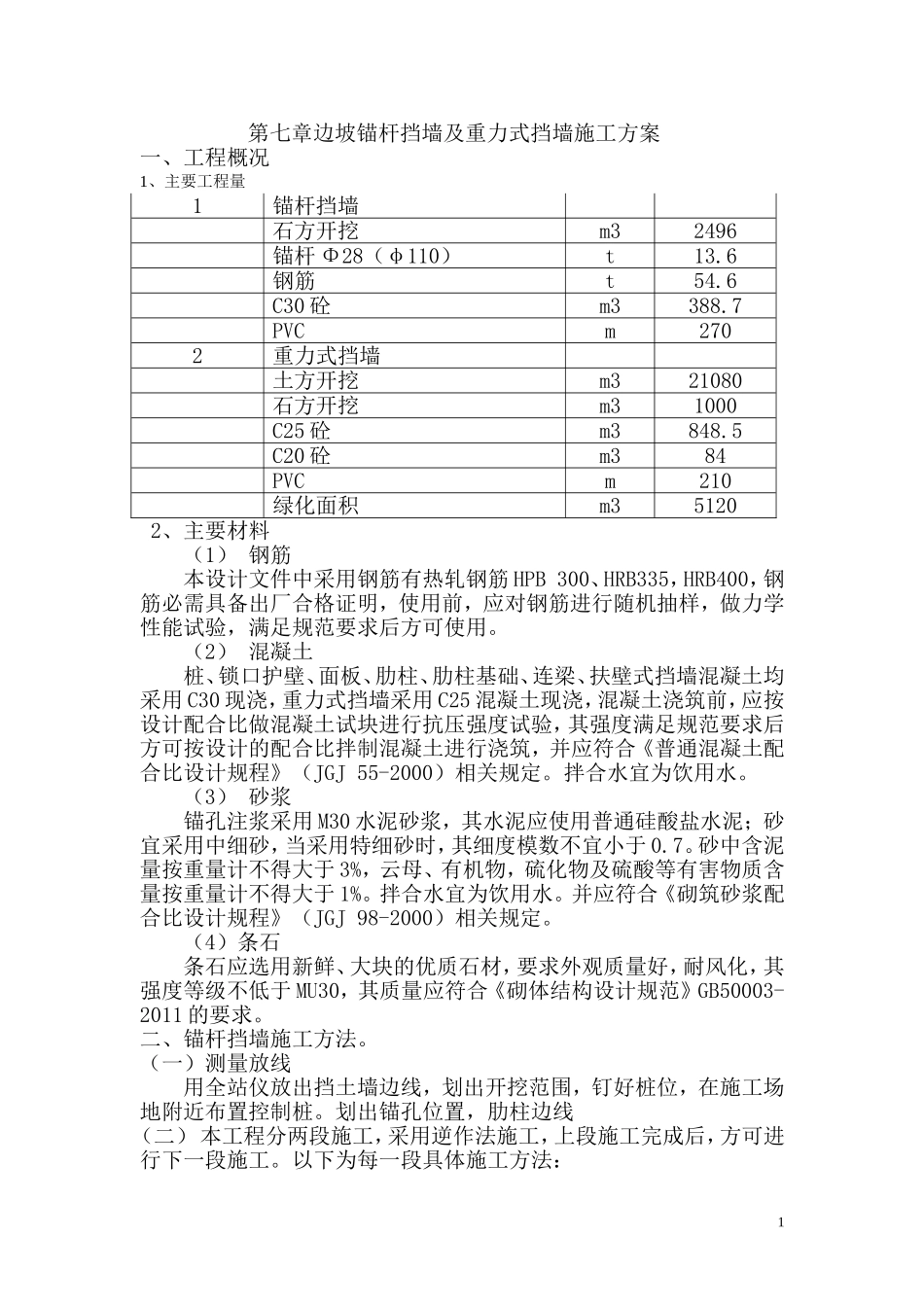

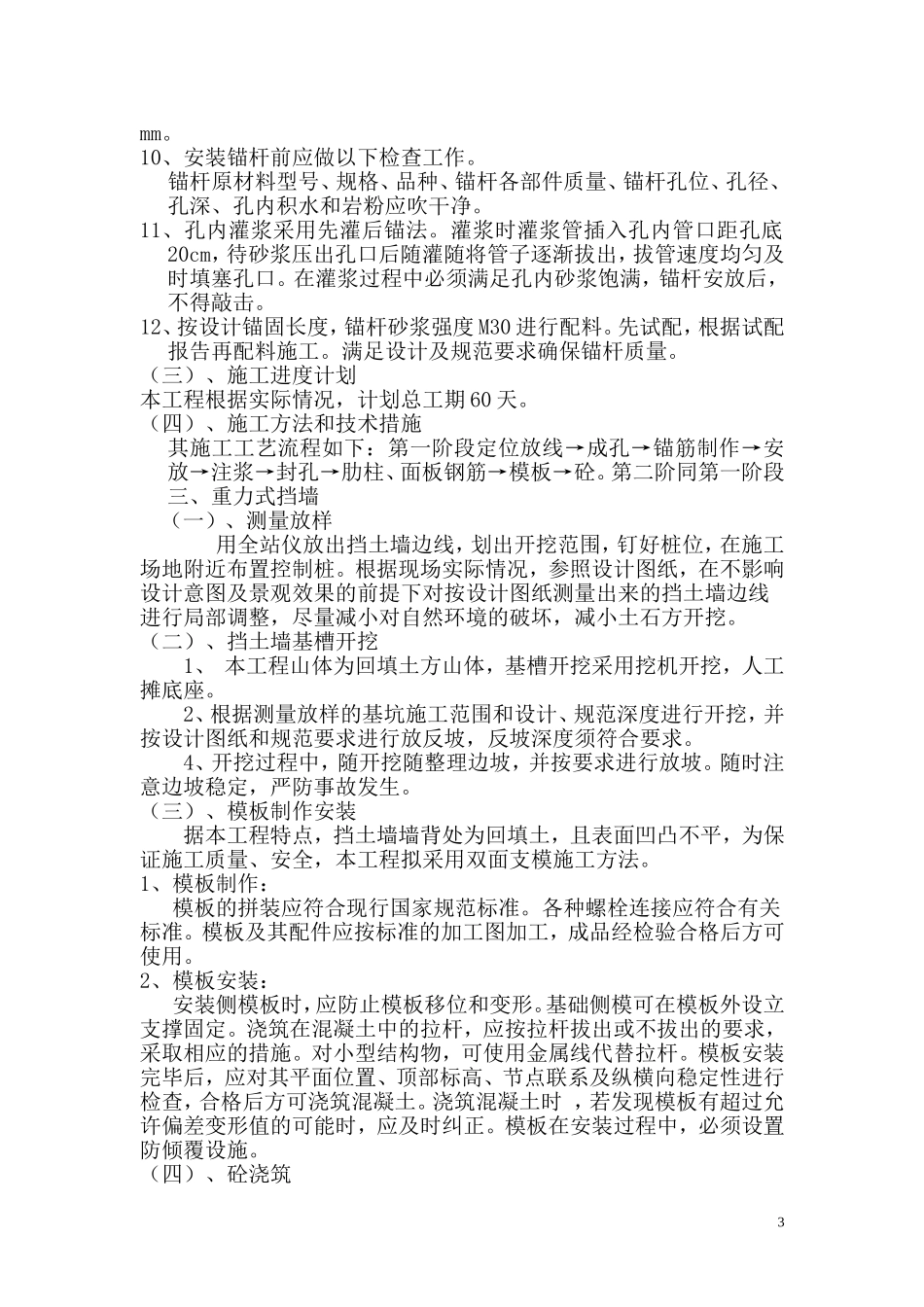

第七章边坡锚杆挡墙及重力式挡墙施工方案一、工程概况1、主要工程量1锚杆挡墙石方开挖m32496锚杆Φ28（φ110）t13.6钢筋t54.6C30砼m3388.7PVCm2702重力式挡墙土方开挖m321080石方开挖m31000C25砼m3848.5C20砼m384PVCm210绿化面积m351202、主要材料（1）钢筋本设计文件中采用钢筋有热轧钢筋HPB300、HRB335，HRB400，钢筋必需具备出厂合格证明，使用前，应对钢筋进行随机抽样，做力学性能试验，满足规范要求后方可使用。（2）混凝土桩、锁口护壁、面板、肋柱、肋柱基础、连梁、扶壁式挡墙混凝土均采用C30现浇，重力式挡墙采用C25混凝土现浇，混凝土浇筑前，应按设计配合比做混凝土试块进行抗压强度试验，其强度满足规范要求后方可按设计的配合比拌制混凝土进行浇筑，并应符合《普通混凝土配合比设计规程》（JGJ55-2000）相关规定。拌合水宜为饮用水。（3）砂浆锚孔注浆采用M30水泥砂浆，其水泥应使用普通硅酸盐水泥；砂宜采用中细砂，当采用特细砂时，其细度模数不宜小于0.7。砂中含泥量按重量计不得大于3%，云母、有机物，硫化物及硫酸等有害物质含量按重量计不得大于1%。拌合水宜为饮用水。并应符合《砌筑砂浆配合比设计规程》（JGJ98-2000）相关规定。（4）条石条石应选用新鲜、大块的优质石材，要求外观质量好，耐风化，其强度等级不低于MU30，其质量应符合《砌体结构设计规范》GB50003-2011的要求。二、锚杆挡墙施工方法。（一）测量放线用全站仪放出挡土墙边线，划出开挖范围，钉好桩位，在施工场地附近布置控制桩。划出锚孔位置，肋柱边线（二）本工程分两段施工，采用逆作法施工，上段施工完成后，方可进行下一段施工。以下为每一段具体施工方法：11.脚手架搭设：为保证边坡的安全，根据本工程工期短的特点，脚手架搭设采用一次性双排加密脚手架，立杆间距1.5m。横杆间距为1.5m。脚手架搭拆执行相应脚手架搭拆规范。由于钻孔机械的动力荷载大，为保证施工安全，保证钻孔机械轨道平车的正常运转，对每一排钻孔机械平车轨道的水平竿增设为间距200mm，并且为了保证脚手架的刚度和稳固性，增设脚手架斜撑、剪力撑。2.钻机就位：先调整钻杆的倾斜角度。在软粘土中钻孔孔口处放入2-3M的护壁套管，以保证孔口不坍塌；钻进时宜用3-4M长的岩芯管，以保证钻孔成直线形。3、成孔钻孔速度视土质而定，一般以300-400/min为宜，对土层锚杆的自由段钻进速度可稍快，对锚固段、尤其实护孔时钻进速度可稍慢。根据现场观察，本工程岩石层属于泥夹石，成孔难度较大，成孔至满足设计要求深度，每段采用注水回转成孔法取芯1-2个孔试验，依次来判定岩层强度情况，当岩层强度满足设计要求时，应及时用清水将孔内的泥砂全部洗干净，经自检合格后，及时通知业主、监理及设计单位进行隐蔽过程验收。在施工过程中，如遇坍塌孔导致无法成孔，锚段属强风化裂隙异常发育时，应及时通知业主、监理及有关单位共同研究施工方案。4、钻孔时应注意事项。钻进时冲气压（压力水）从钻杆中心流向孔底，在一定水压力（约0.15-0.30Mpa）下，水流携带钻削下来的土（岩）屑从钻杆与孔壁之间的孔隙处排出孔外。钻进时要不断供水冲洗（包括接钻杆和暂时停机时），而且要始终保持孔口的水位。待钻到的设计深度（一般钻孔深度要大于土层锚杆长度0.5-1.0m）后，继续用压力水冲洗残余在钻孔中的土屑，直到水流不显混浊为止。5、锚杆安装锚杆型号为2根直径28的HRB400钢筋，锚孔直径为110mm。水平间距2.0m，竖向间距2.5m，锚杆锚入稳定中等风化岩层不小于4.0m，锚杆与水平面夹角为15°，最低一排锚杆距场坪标高为1.5m。锚孔内采用M30水泥砂浆灌浆，预留锚杆头，锚入现浇肋柱中。6、本工程边坡锚杆采用从上到下“逆作法”施工，根据施工现场实际情况，由上往下锚固和支护，每成一个孔就立即清孔、锚杆、灌浆以保证施工期间的安全及成孔不被堵塞。施工前应首先做好边坡排水沟，以利于钻孔污水有组织的排放。7、面板待锚杆施工完强度达到设计要求后，坡面现浇200mm厚C30混凝土面层，面板配筋采用φ16@200mm双层双向布置，钢筋采用HRB400级，嵌入基础以下300mm。同时坡面预埋φ100@2000*2000mm的PVC泄水孔，泄水孔外倾5%，孔深0.5m，...
