道路勘测设计 第24讲 道路平面交叉设计8-1VIP免费

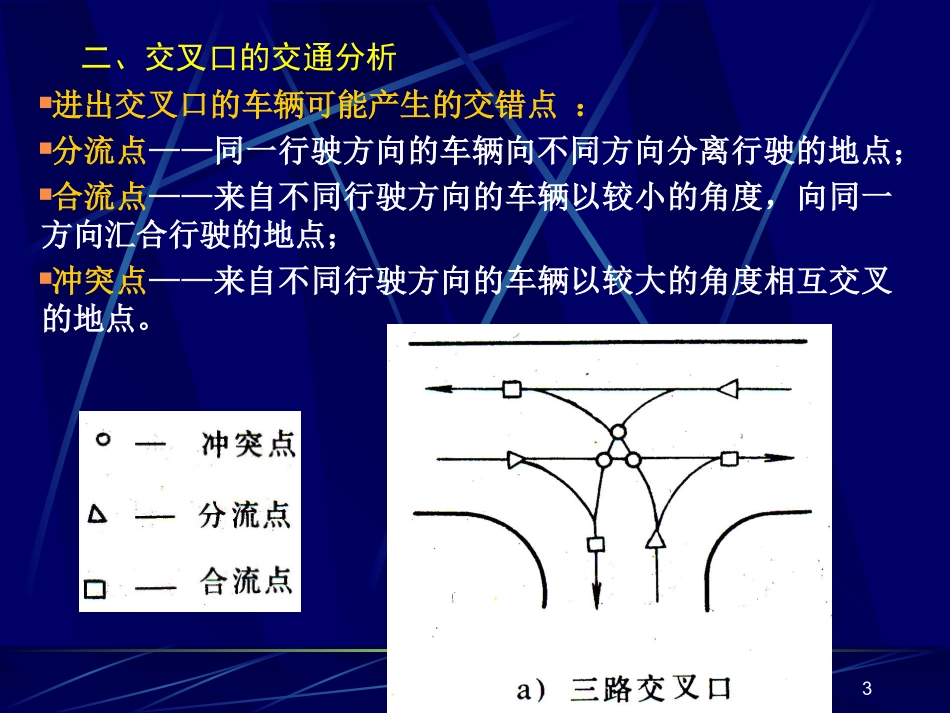

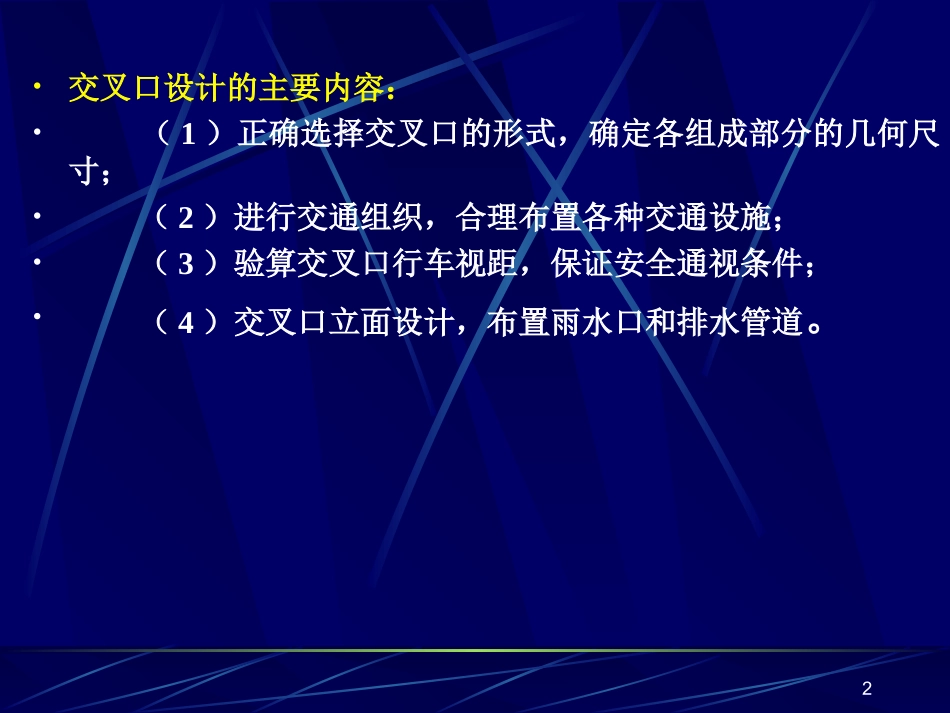

1一、交叉口设计的基本要求和内容定义：道路与道路（或铁路）在同一平面上相交称为平面交叉，又称为交叉口。交叉口设计的基本要求：（1）保证车辆与行人在交叉口能以最短的时间顺利通过，使交叉口的通行能力能适应各条道路的行车要求；（2）正确设计交叉口的立面，保证转弯车辆的行车稳定，同时符合排水要求。第八章道路平面交叉设计第一节概述2•交叉口设计的主要内容：•（1）正确选择交叉口的形式，确定各组成部分的几何尺寸；•（2）进行交通组织，合理布置各种交通设施；•（3）验算交叉口行车视距，保证安全通视条件；•（4）交叉口立面设计，布置雨水口和排水管道。3二、交叉口的交通分析进出交叉口的车辆可能产生的交错点：分流点——同一行驶方向的车辆向不同方向分离行驶的地点；合流点——来自不同行驶方向的车辆以较小的角度，向同一方向汇合行驶的地点；冲突点——来自不同行驶方向的车辆以较大的角度相互交叉的地点。4二、交叉口的交通分析进出交叉口的车辆可能产生的交错点：分流点——同一行驶方向的车辆向不同方向分离行驶的地点；合流点——来自不同行驶方向的车辆以较小的角度，向同一方向汇合行驶的地点；冲突点——来自不同行驶方向的车辆以较大的角度相互交叉的地点。5二、交叉口的交通分析进出交叉口的车辆可能产生的交错点：分流点——同一行驶方向的车辆向不同方向分离行驶的地点；合流点——来自不同行驶方向的车辆以较小的角度，向同一方向汇合行驶的地点；冲突点——来自不同行驶方向的车辆以较大的角度相互交叉的地点。61．实行交通管制。在交叉口设置交通信号灯或由交通警指挥，使发生冲突的车流从通行时间上错开。2．采用渠化交通。在交叉口内合理布置交通岛、交通标志和标线、或增设车道等，引导各方向车流沿一定路径行驶，减少车辆之间的相互干扰。如环形平面交叉可消灭冲突点。3．修建立体交叉。将相互冲突的车流从通行空间上分开，使其互不干扰。这是解决交叉口交通问题最彻底的办法。减少或消灭冲突点的方法：7平面交叉口的形式:“十”字形，“T”字形及其演变而来的X形、Y形、错位、多路交叉。平面交叉的布置类型：1．加铺转角式：交叉口用适当半径的圆曲线平顺连接相交道路的路基和路面。三、交叉口的类型及其适用范围8特点：交叉口形式简单，占地少，造价低，设计方便，但行车速度低，通行能力小。适用：交通量小，车速低，转弯车辆少的三、四级公路或地方道路：也可用于转弯交通量较小的主要道路与次要道路交叉。平面交叉口的形式:“十”字形，“T”字形及其演变而来的X形、Y形、错位、多路交叉。平面交叉的布置类型：1．加铺转角式：交叉口用适当半径的圆曲线平顺连接相交道路的路基和路面。三、交叉口的类型及其适用范围9通过设置导流岛、划分车道等措施，使单向右转或双向左、右转车流以较大半径分道行驶的平面交叉，2．分道转弯式：特点：交叉口转弯车辆，尤其是右转弯车辆行驶速度和通行能力都较高。适用：车速较高，转弯车辆较多的一般道路。10为使转弯车辆不影响其它车辆的正常行驶，在交叉口连接部增设变速车道和转弯车道的平面交叉。3．扩宽路口式：11为使转弯车辆不影响其它车辆的正常行驶，在交叉口连接部增设变速车道和转弯车道的平面交叉。3．扩宽路口式：12特点：可减少转弯交通对直行交通的干扰，车速较高，事故率低，通行能力大，但占地多，投资较大。适用：交通量较大、转弯车辆较多的二级公路和城市主干路。设计时主要解决扩宽的车道数，同时也要满足视距和转角曲线半径的要求。为使转弯车辆不影响其它车辆的正常行驶，在交叉口连接部增设变速车道和转弯车道的平面交叉。3．扩宽路口式：13在交叉口中央设置中心岛，用环道组织渠化交通，使进入环道的所有车辆一律按逆时针方向绕岛单向行驶，直至所要去的路口离岛驶出的平面交叉，俗称转盘。4．环形交叉：14特点：驶入交叉口的各种车辆可连续不断地单向运行，没有停滞，减少了车辆在交叉口的延误时间；环道上行车只有分流与合流，消灭了冲突点，提高了行车的安全性；交通组织简便，不需信号管制；对多路交叉和畸形交叉，用环道组织渠化交...
