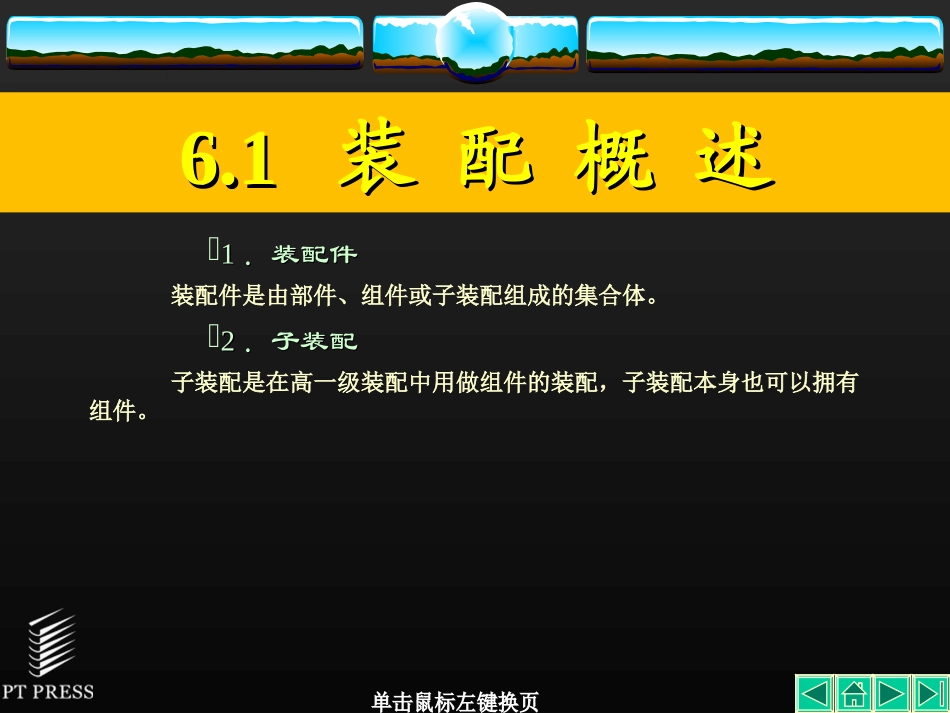

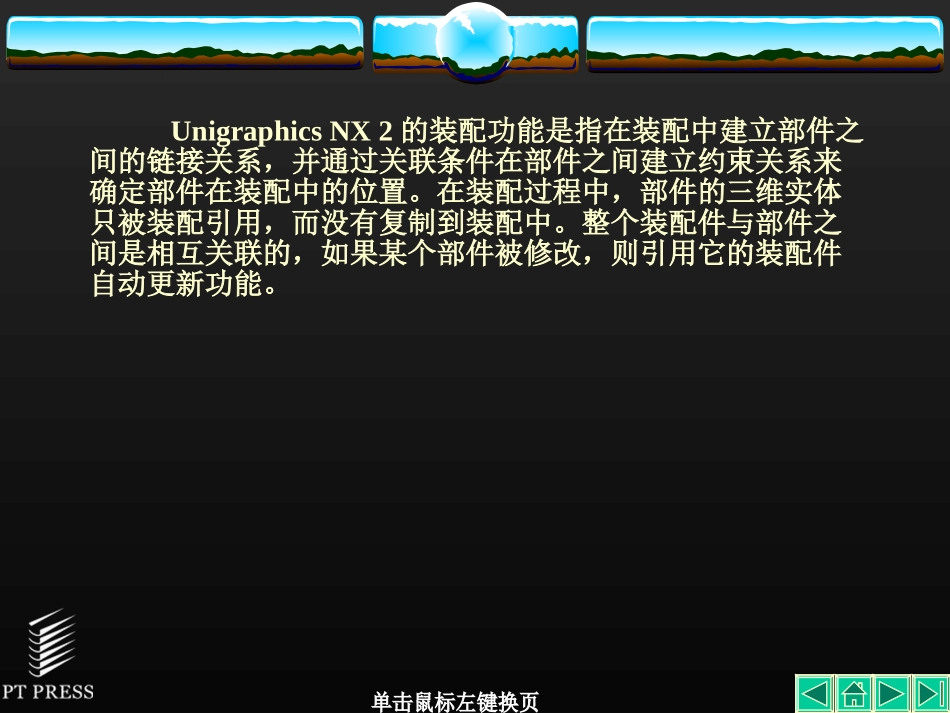

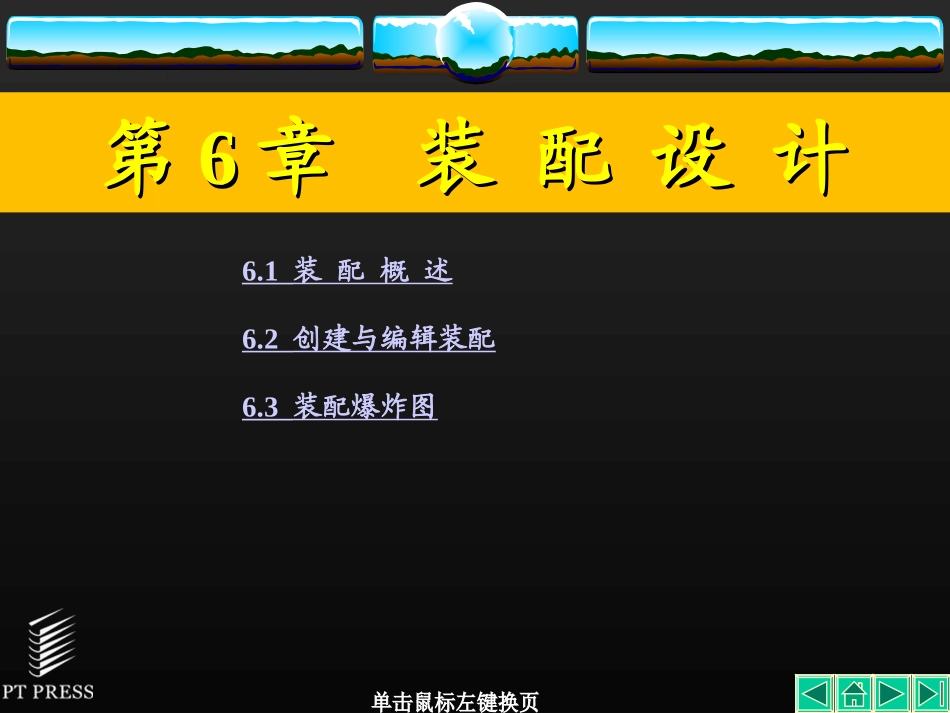

第第66章装配设计章装配设计6.1装配概述6.2创建与编辑装配6.3装配爆炸图UnigraphicsNX2的装配功能是指在装配中建立部件之间的链接关系，并通过关联条件在部件之间建立约束关系来确定部件在装配中的位置。在装配过程中，部件的三维实体只被装配引用，而没有复制到装配中。整个装配件与部件之间是相互关联的，如果某个部件被修改，则引用它的装配件自动更新功能。6.16.1装配概述装配概述11．装配件．装配件装配件是由部件、组件或子装配组成的集合体。22．子装配．子装配子装配是在高一级装配中用做组件的装配，子装配本身也可以拥有组件。33．组件对象．组件对象组件对象是装配件（或子装配件）中链接到主模型的几何体。44．装配组件．装配组件装配组件是组件对象所指向的.prt文件。55．单个零件．单个零件单个零件指独立存在的零件几何体，可以添加到一个装配中，但本身不能作为装配件。66．主模型．主模型主模型是一种可同时用于工程图、装配、加工、机构分析和有限元分析等应用模块引用的UnigraphicsNX2部件模型。6.1.16.1.1装配概念装配概念UnigraphicsNX2装配操作是建立类似于网页之间的链接，并定义部件之间的位置关系的过程。6.1.26.1.2装配方法装配方法自底向上装配是我们比较习惯的一种装配方式，也是实际装配过程的再现。自顶向下装配就是由装配件自顶级向下生成子装配和组件的方法。混合装配是自底向上装配和自顶向下装配的结合。6.1.36.1.3装配导航器装配导航器装配导航器是UnigraphicsNX2为方便用户进行装配操作修改而提供的一种图形显示界面，如图6-2（a）所示。另外，在菜单选择“视图”→“工具条”→“用户化”，在用户化对话框中选取装配导航器，可以打开如图6-2（b）所示的工具条。6.1.46.1.4装配关系类型装配关系类型11．匹配．匹配匹配装配类型定义两个同类对象相一致。如果是平面对象，两者之间共线且法线方向相反；如果是圆锥面则先验证其角度是否相等，如果相等则两者轴线对齐；对于圆柱面，则要求配对组件直径相等才能对齐其轴线。22．对齐．对齐对齐装配类型使两对象面同向或轴对齐。两对象为平面时，两平面共面并且法线方向相同；两对象为圆锥面、圆柱等对称实体时，两轴线共线。33．角度．角度角度装配类型用于定义两对象之间的角度，约束组件到指定的方向上。角度约束在两个具有方向矢量的对象之间产生，角度是两个方向矢量的交角，逆时针为正。角度约束有平面角度和三维角度之分，前者需要定义一旋转轴，后者在装配条件对话框中的角度选项选择3D完成。44．平行．平行平行选项使两个对象的方向矢量彼此平行。55．垂直．垂直垂直装配类型是约束两个对象的方向矢量彼此垂直。66．中心．中心中心装配类型是约束两个对象的中心，使其中心对齐。77．距离．距离距离装配类型是用于指定两个相关联的对象之间的最小三维距离。88．相切．相切相切装配类型定义两个对象相切。6.1.56.1.5引用集引用集一个部件一般包括图形、基准面、基准轴等几何对象，而实际装配过程中可能只需要实体模型和基准面参与装配。6.26.2创建与编辑装配创建与编辑装配6.2.16.2.1自底向上的装配自底向上的装配所谓自底向上的装配，就是先完成零件的三维建模，再将零件按照部件、子装配、总装配的顺序逐级创建装配模型的装配方法。首先，用户需要选择一个作为支撑件的零件，如减速器的底座、洗手液瓶的瓶体等，并在工作区定位。单击图标，或在菜单栏中选择“装配”→“组件”→“添加已存的”，打开如图6-20所示的对话框。该对话框“选择部件文件”按钮用于打开部件名对话框，查找未载入的部件。选择载入的部件下方的列表框中列出了近期用过的零件，部件名下方的下拉框用于显示当前选取的部件名称。未激活的“选择拥有者”按钮用于选取部件子装配，“选择组件”按钮用于选择子装配中的部件。选取上图对话框中的名为“jiandao”的洗手液瓶体，单击“确定”。打开“增加已有部件”对话框，选取的零件显示在小窗口中，如图6-21所示。洗手液第一个零件引用集选取整个部件，定位采用绝对方式，将零件放置在原来的层中。在打开的选择部件对话框中单击“...
