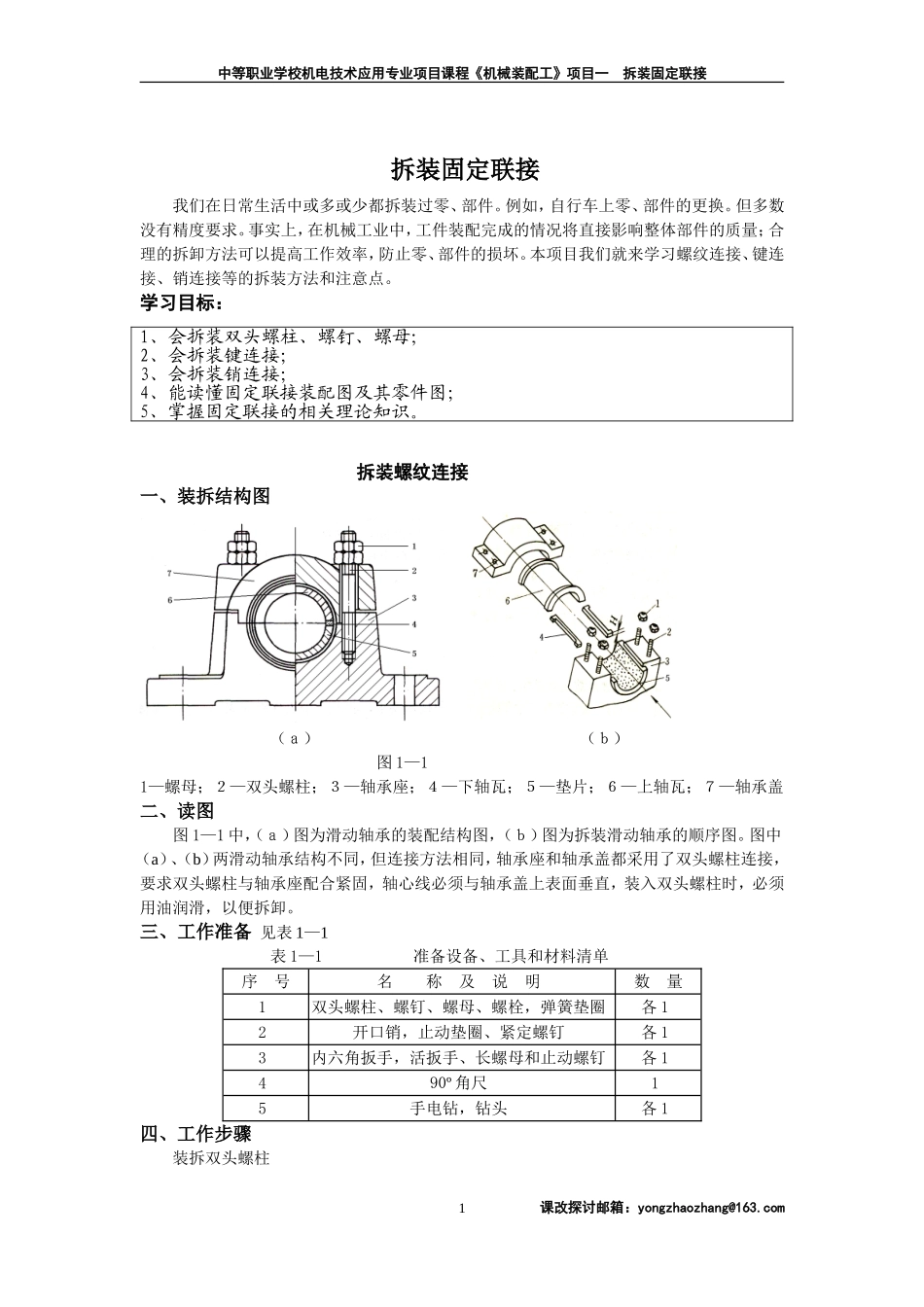

拆装固定联接方法_第1页
1/26

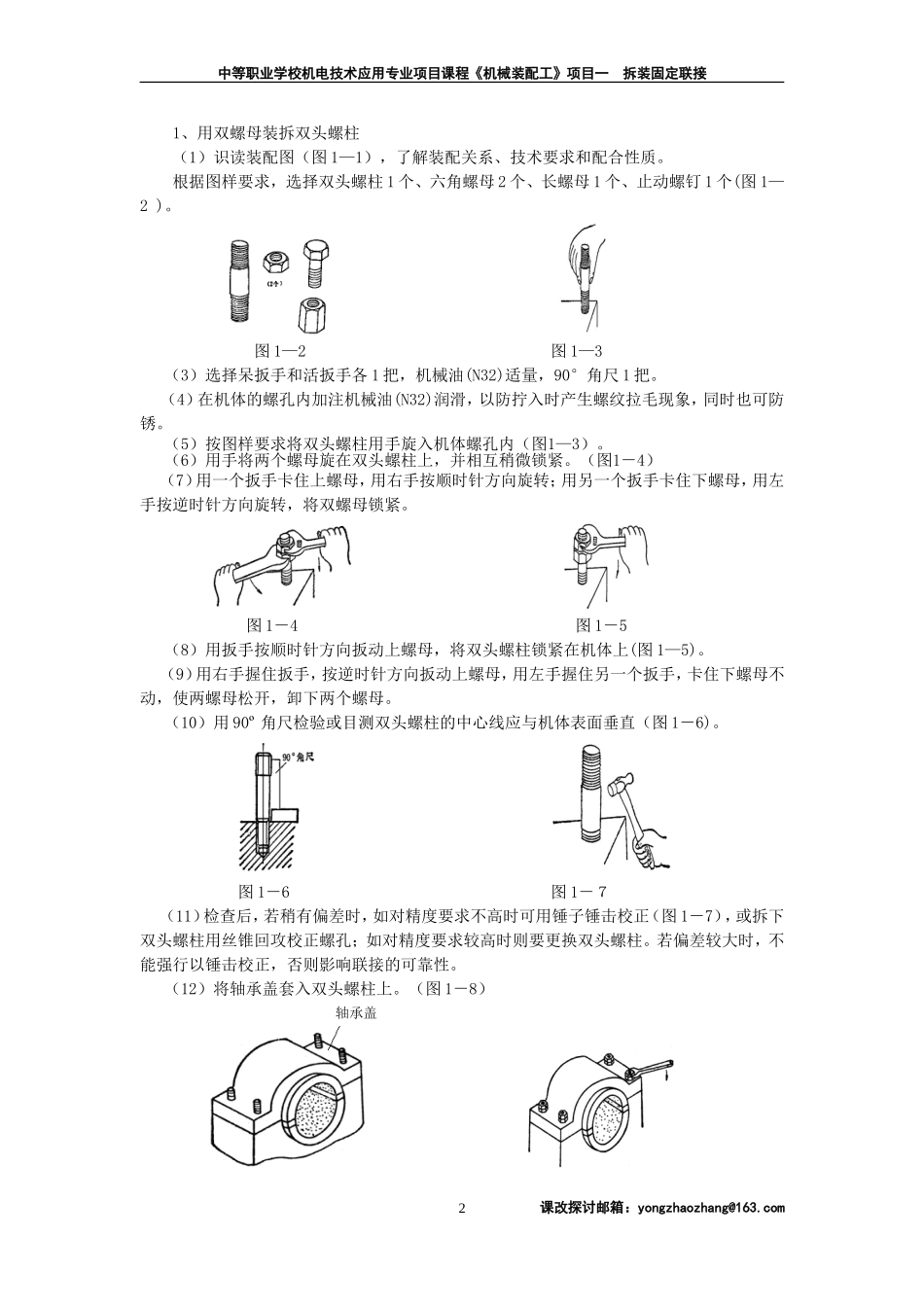

拆装固定联接方法_第2页
2/26

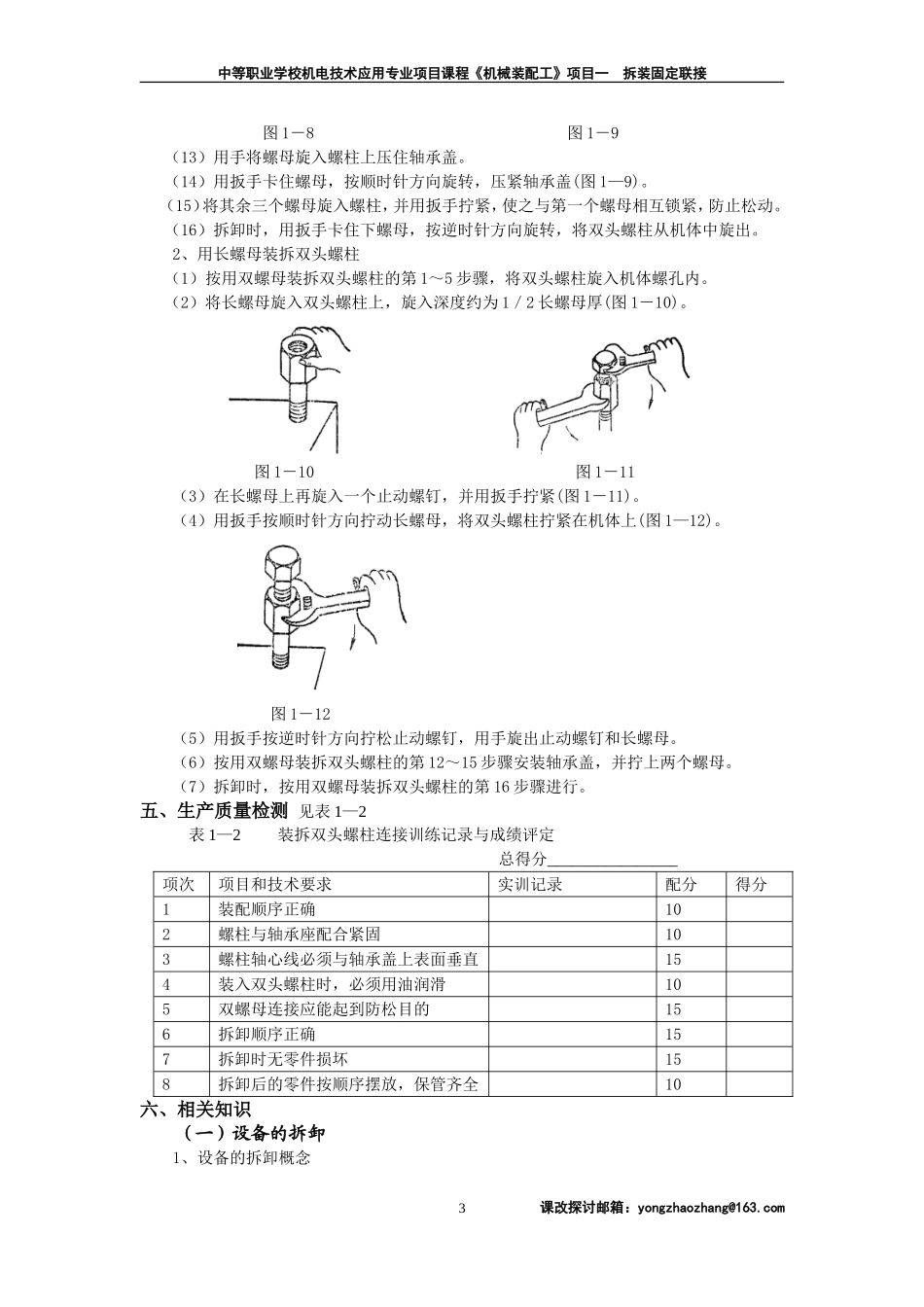

拆装固定联接方法_第3页
3/26
中等职业学校机电技术应用专业项目课程《机械装配工》项目一拆装固定联接拆装固定联接我们在日常生活中或多或少都拆装过零、部件。例如,自行车上零、部件的更换。但多数没有精度要求。事实上,在机械工业中,工件装配完成的情况将直接影响整体部件的质量;合理的拆卸方法可以提高工作效率,防止零、部件的损坏。本项目我们就来学习螺纹连接、键连接、销连接等的拆装方法和注意点。学习目标:拆装螺纹连接一、装拆结构图(a)(b)图1—11—螺母;2—双头螺柱;3—轴承座;4—下轴瓦;5—垫片;6—上轴瓦;7—轴承盖二、读图图1—1中,(a)图为滑动轴承的装配结构图,(b)图为拆装滑动轴承的顺序图。图中(a)、(b)两滑动轴承结构不同,但连接方法相同,轴承座和轴承盖都采用了双头螺柱连接,要求双头螺柱与轴承座配合紧固,轴心线必须与轴承盖上表面垂直,装入双头螺柱时,必须用油润滑,以便拆卸。三、工作准备见表1—1表1—1准备设备、工具和材料清单序号名称及说明数量1双头螺柱、螺钉、螺母、螺栓,弹簧垫圈各12开口销,止动垫圈、紧定螺钉各13内六角扳手,活扳手、长螺母和止动螺钉各1490º角尺15手电钻,钻头各1四、工作步骤装拆双头螺柱课改探讨邮箱:yongzhaozhang@163.com1、会拆装双头螺柱、螺钉、螺母;2、会拆装键连接;3、会拆装销连接;4、能读懂固定联接装配图及其零件图;5、掌握固定联接的相关理论知识。1中等职业学校机电技术应用专业项目课程《机械装配工》项目一拆装固定联接1、用双螺母装拆双头螺柱(1)识读装配图(图1—1),了解装配关系、技术要求和配合性质。根据图样要求,选择双头螺柱1个、六角螺母2个、长螺母1个、止动螺钉1个(图1—2)。图1—2图1—3(3)选择呆扳手和活扳手各1把,机械油(N32)适量,90°角尺1把。(4)在机体的螺孔内加注机械油(N32)润滑,以防拧入时产生螺纹拉毛现象,同时也可防锈。(5)按图样要求将双头螺柱用手旋入机体螺孔内(图1—3)。(6)用手将两个螺母旋在双头螺柱上,并相互稍微锁紧。(图1-4)(7)用一个扳手卡住上螺母,用右手按顺时针方向旋转;用另一个扳手卡住下螺母,用左手按逆时针方向旋转,将双螺母锁紧。图1-4图1-5(8)用扳手按顺时针方向扳动上螺母,将双头螺柱锁紧在机体上(图1—5)。(9)用右手握住扳手,按逆时针方向扳动上螺母,用左手握住另一个扳手,卡住下螺母不动,使两螺母松开,卸下两个螺母。(10)用90º角尺检验或目测双头螺柱的中心线应与机体表面垂直(图1-6)。图1-6图1-7(11)检查后,若稍有偏差时,如对精度要求不高时可用锤子锤击校正(图1-7),或拆下双头螺柱用丝锥回攻校正螺孔;如对精度要求较高时则要更换双头螺柱。若偏差较大时,不能强行以锤击校正,否则影响联接的可靠性。(12)将轴承盖套入双头螺柱上。(图1-8)轴承盖课改探讨邮箱:yongzhaozhang@163.com2中等职业学校机电技术应用专业项目课程《机械装配工》项目一拆装固定联接图1-8图1-9(13)用手将螺母旋入螺柱上压住轴承盖。(14)用扳手卡住螺母,按顺时针方向旋转,压紧轴承盖(图1—9)。(15)将其余三个螺母旋入螺柱,并用扳手拧紧,使之与第一个螺母相互锁紧,防止松动。(16)拆卸时,用扳手卡住下螺母,按逆时针方向旋转,将双头螺柱从机体中旋出。2、用长螺母装拆双头螺柱(1)按用双螺母装拆双头螺柱的第1~5步骤,将双头螺柱旋入机体螺孔内。(2)将长螺母旋入双头螺柱上,旋入深度约为1/2长螺母厚(图1-10)。图1-10图1-11(3)在长螺母上再旋入一个止动螺钉,并用扳手拧紧(图1-11)。(4)用扳手按顺时针方向拧动长螺母,将双头螺柱拧紧在机体上(图1—12)。图1-12(5)用扳手按逆时针方向拧松止动螺钉,用手旋出止动螺钉和长螺母。(6)按用双螺母装拆双头螺柱的第12~15步骤安装轴承盖,并拧上两个螺母。(7)拆卸时,按用双螺母装拆双头螺柱的第16步骤进行。五、生产质量检测见表1—2表1—2装拆双头螺柱连接训练记录与成绩评定总得分________________项次项目和技术要求实训记录配分得分1装配顺序正确102螺柱与轴承座配合紧固103螺柱轴心线必须与轴承盖上表面垂直154装...
