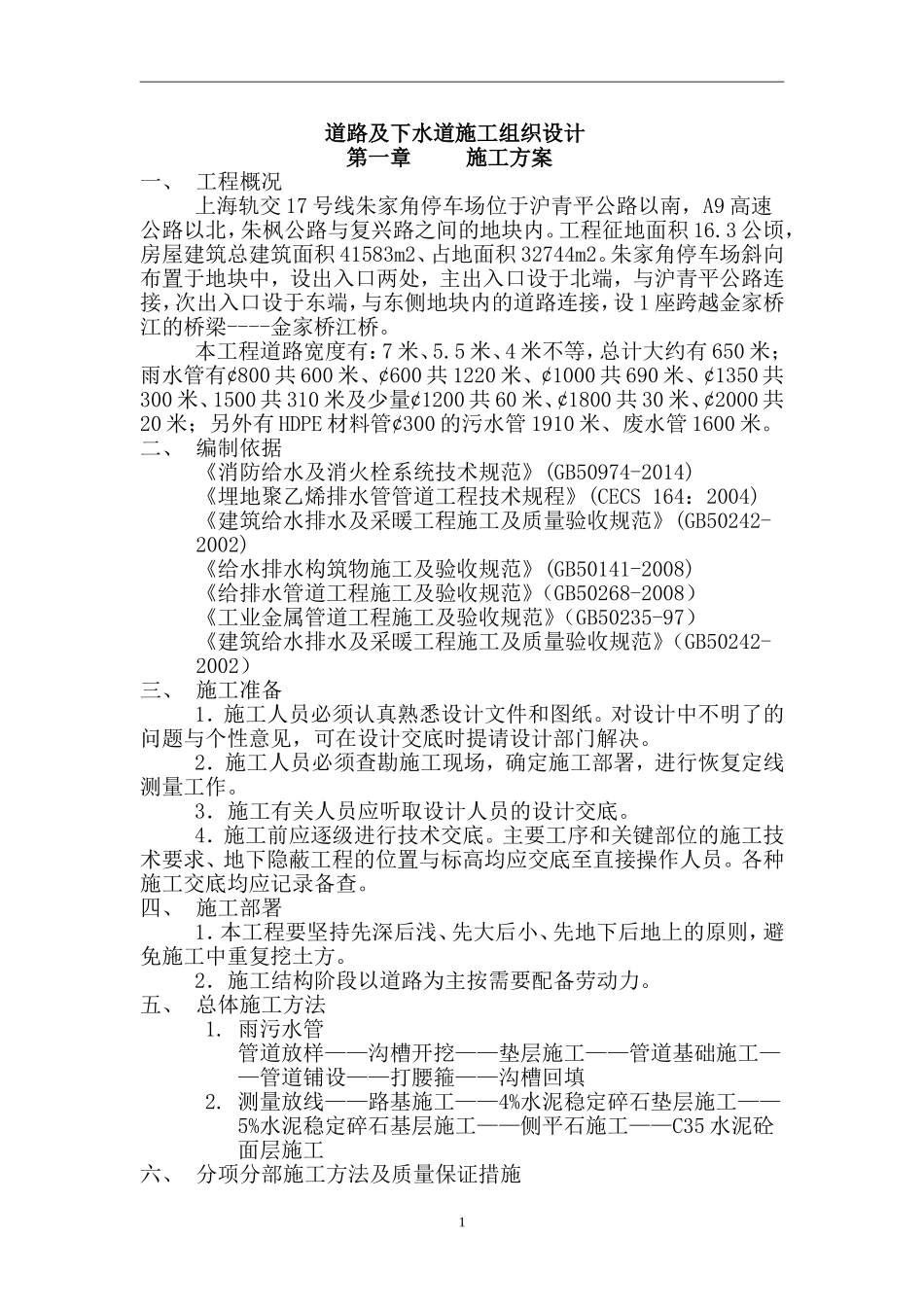

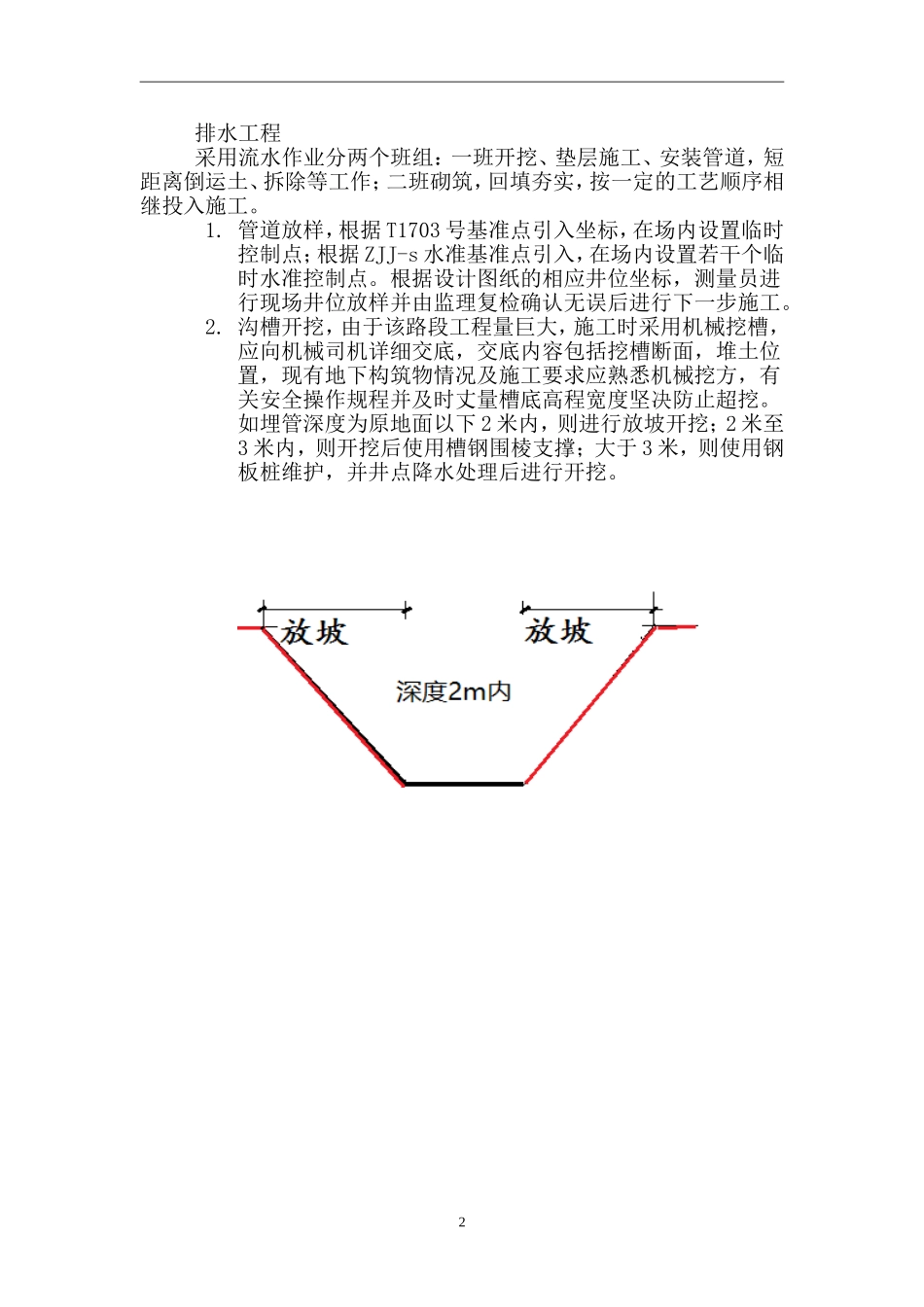

1道路及下水道施工组织设计第一章施工方案一、工程概况上海轨交17号线朱家角停车场位于沪青平公路以南，A9高速公路以北，朱枫公路与复兴路之间的地块内。工程征地面积16.3公顷，房屋建筑总建筑面积41583m2、占地面积32744m2。朱家角停车场斜向布置于地块中，设出入口两处，主出入口设于北端，与沪青平公路连接，次出入口设于东端，与东侧地块内的道路连接，设1座跨越金家桥江的桥梁----金家桥江桥。本工程道路宽度有：7米、5.5米、4米不等，总计大约有650米；雨水管有¢800共600米、¢600共1220米、¢1000共690米、¢1350共300米、1500共310米及少量¢1200共60米、¢1800共30米、¢2000共20米；另外有HDPE材料管¢300的污水管1910米、废水管1600米。二、编制依据《消防给水及消火栓系统技术规范》(GB50974-2014)《埋地聚乙烯排水管管道工程技术规程》(CECS164：2004)《建筑给水排水及采暖工程施工及质量验收规范》(GB50242-2002)《给水排水构筑物施工及验收规范》(GB50141-2008)《给排水管道工程施工及验收规范》（GB50268-2008）《工业金属管道工程施工及验收规范》（GB50235-97）《建筑给水排水及采暖工程施工及质量验收规范》（GB50242-2002）三、施工准备1．施工人员必须认真熟悉设计文件和图纸。对设计中不明了的问题与个性意见，可在设计交底时提请设计部门解决。2．施工人员必须查勘施工现场，确定施工部署，进行恢复定线测量工作。3．施工有关人员应听取设计人员的设计交底。4．施工前应逐级进行技术交底。主要工序和关键部位的施工技术要求、地下隐蔽工程的位置与标高均应交底至直接操作人员。各种施工交底均应记录备查。四、施工部署1．本工程要坚持先深后浅、先大后小、先地下后地上的原则，避免施工中重复挖土方。2．施工结构阶段以道路为主按需要配备劳动力。五、总体施工方法1.雨污水管管道放样——沟槽开挖——垫层施工——管道基础施工——管道铺设——打腰箍——沟槽回填2.测量放线——路基施工——4%水泥稳定碎石垫层施工——5%水泥稳定碎石基层施工——侧平石施工——C35水泥砼面层施工六、分项分部施工方法及质量保证措施2排水工程采用流水作业分两个班组：一班开挖、垫层施工、安装管道，短距离倒运土、拆除等工作；二班砌筑，回填夯实，按一定的工艺顺序相继投入施工。1.管道放样，根据T1703号基准点引入坐标，在场内设置临时控制点；根据ZJJ-s水准基准点引入，在场内设置若干个临时水准控制点。根据设计图纸的相应井位坐标，测量员进行现场井位放样并由监理复检确认无误后进行下一步施工。2.沟槽开挖，由于该路段工程量巨大，施工时采用机械挖槽，应向机械司机详细交底，交底内容包括挖槽断面，堆土位置，现有地下构筑物情况及施工要求应熟悉机械挖方，有关安全操作规程并及时丈量槽底高程宽度坚决防止超挖。如埋管深度为原地面以下2米内，则进行放坡开挖；2米至3米内，则开挖后使用槽钢围棱支撑；大于3米，则使用钢板桩维护，并井点降水处理后进行开挖。3沟槽开挖宽度参考《上海市排水管道通用图1992》第四页。3.垫层施工。采用碎石或砾石砂垫层，砾石砂颗粒为0-7cm，碎石采用2-6cm粒径碎石。根据《上海市排水管道通用图1992》，垫层厚度为100mm。44.管道基础施工。水泥混凝土管采用C25混凝土浇筑基础，根据《上海市排水管道通用图1992》，管径600-1200的基础厚度为150mm，管径1350-2000的基础厚度为200mm，管径600的基础宽度为1350mm，管径800的基础宽度为1600mm，管径1000的基础宽度为1850mm，管径1200的基础宽度为2100mm，管径1350的基础宽度为2300mm，管径1500的基础宽度为2450mm，管径1800的基础宽度为2800mm，管径2000的基础宽度为3050mm。HDPE缠绕管采用碎石或砾石砂基础，基础厚度宽度根据《埋地塑料管排水管道施工》（04S520）基础厚度为100mm；埋管深度小于3米的，基础宽度为1300，埋管深度在3米至4米的，基础宽度为1400，埋管深度大于4米的，基础宽度为1500。根据管道基础的高度和厚度支撑模板，经验收合格后进行混凝土浇筑。混凝土浇筑要求必须使用插入式震动器频率6000次/min，先两边后中间均匀震动。5.管道铺设1)管节堆放宜选择使用方便、平...
