堤坝埋管施工方案VIP免费

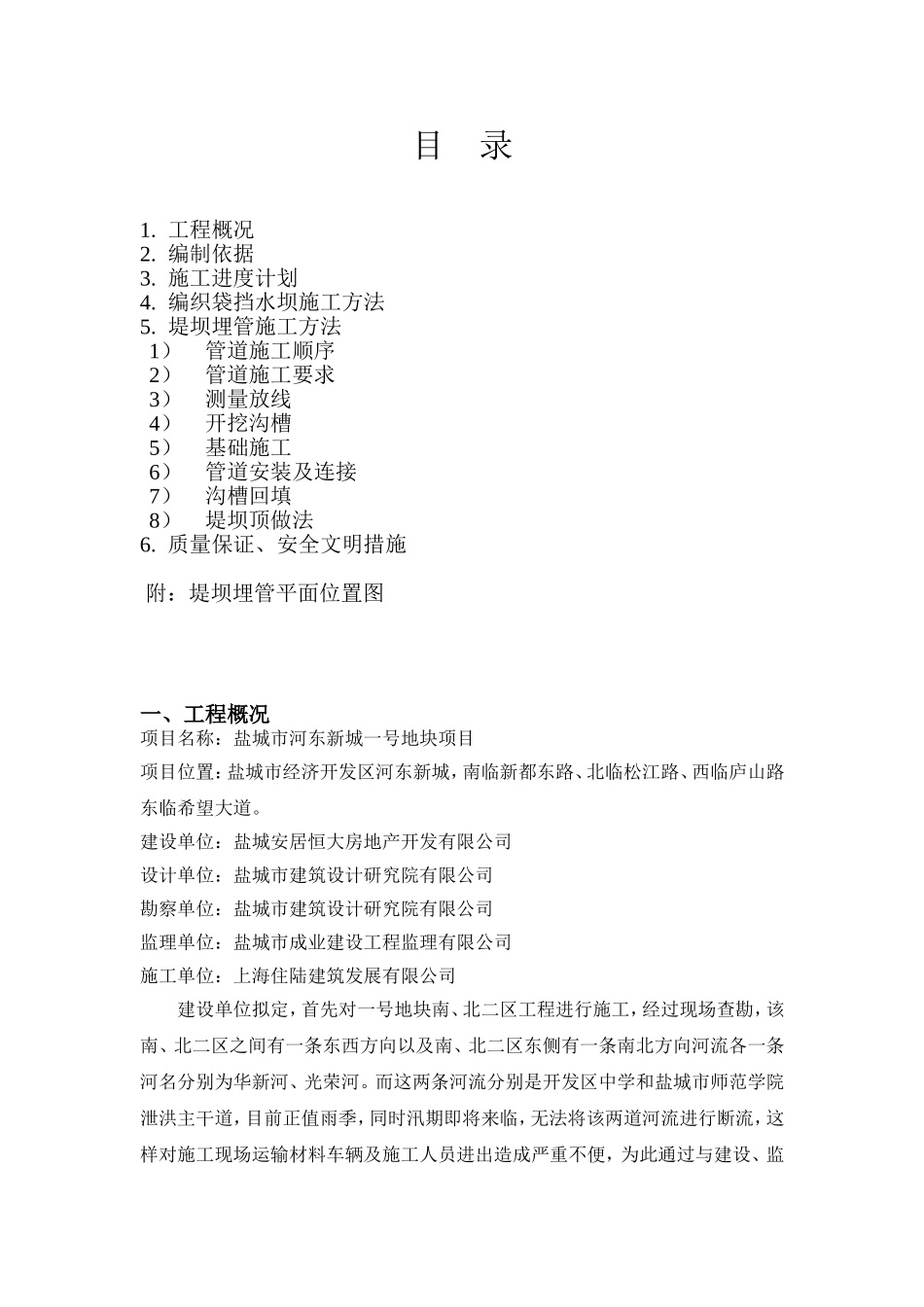

盐城经济开发区城东新城1号地块堤坝埋管工程施工方案上海住陆建筑发展有限公司2013年7月目录1.工程概况2.编制依据3.施工进度计划4.编织袋挡水坝施工方法5.堤坝埋管施工方法1）管道施工顺序2）管道施工要求3）测量放线4）开挖沟槽5）基础施工6）管道安装及连接7）沟槽回填8）堤坝顶做法6.质量保证、安全文明措施附：堤坝埋管平面位置图一、工程概况项目名称：盐城市河东新城一号地块项目项目位置：盐城市经济开发区河东新城，南临新都东路、北临松江路、西临庐山路东临希望大道。建设单位：盐城安居恒大房地产开发有限公司设计单位：盐城市建筑设计研究院有限公司勘察单位：盐城市建筑设计研究院有限公司监理单位：盐城市成业建设工程监理有限公司施工单位：上海住陆建筑发展有限公司建设单位拟定，首先对一号地块南、北二区工程进行施工，经过现场查勘，该南、北二区之间有一条东西方向以及南、北二区东侧有一条南北方向河流各一条河名分别为华新河、光荣河。而这两条河流分别是开发区中学和盐城市师范学院泄洪主干道，目前正值雨季，同时汛期即将来临，无法将该两道河流进行断流，这样对施工现场运输材料车辆及施工人员进出造成严重不便，为此通过与建设、监理单位协商，对该两道河流进行坝体内埋管，确保车辆进出安全，同时必须满足开发区中学和盐城师范学院泄洪。堤坝长度同河宽12米，堤坝宽度下口12米，上口宽度8米。堤坝位置见堤坝埋管平面位置图二、编制依据给排水构筑物施工及验收规范GB50141-2008国家建筑标准设计图集S5（二）根据本公司现有的综合施工能力三、施工进度计划待建设、监理单位确定施工方案后，留置3个工作日作为准备工作，单个堤坝埋管施工工期为10天，累计23天，详见单个堤坝施工进度计划表单个堤坝埋管施工进度计划表序号分项工程名称123456789101临时编织袋挡水坝2挡水坝内抽水3沟槽开挖4垫层混凝土浇筑5基础钢筋绑扎、模板安装6基础混凝土浇筑7管道安装、做缝8坞塝，回填砂9道渣回填10路面钢筋绑扎、模板安装，挡水坝挖除11路面混凝土浇筑四、编织袋挡水坝施工方法1、在堤坝两边距堤坝边缘6米处分别设置临时编织袋挡水坝。2、临时编织袋挡水坝坝顶宽度不小于1.5米，坝高需高出水面0.5米，在进行堤坝施工时，随时注意外围水标高的变化，根据水位情况随时对临时编织袋挡水坝进行加高处理。3、临时编织袋挡水坝体设置按照一定的坡比，一般迎水面不小于1:0.5，背水面不小于1:1。4、在临时编织袋挡水坝背水面用木桩进行加固，防止水的侧压力过大对坝体造成损坏。5、临时编织袋挡水坝内的水用2台污水泵24小时不间断的抽水，直至堤坝埋管验收合格。6、待堤坝埋管工作完成验收合格后将临时编织袋挡水坝挖除。.五、堤坝埋管施工方法1、管道施工顺序施工准备放样定位沟槽开挖支撑护壁基础施工排管安管坞塝回填堤坝路面施工2、管道施工技术措施管道工程的施工测量、降水、开槽、沟槽支撑应符合施工规范要求。管道必须铺设在经过加工处理后的混凝土底板上。管道应直线敷设。3、测量放线。根据施工要求，首先对沟底标高进行测量复核，确保管道埋设深度无误。4、沟槽开挖：沟槽开挖前，根据管径大小、埋设深度及施工工艺确定开挖断面。本工程管径为DN1800，埋设深度为2.95米，挖设深度3.4米，挖设宽度为3.4米，长度12米，累计总长24米。为了管道施工安全，采用木桩支护支撑护壁加固沟槽开挖，木桩入土深度3米。设一道水平支撑，水平支撑间距不大于2米，水平支撑设置在管顶标高上300mm~400mm处，以确保吊、排管顺利施工。当挖土距沟底0.2~0.3米时，采用人工清底，严格控制基底高程，不能扰动基面。如有超挖需换填碎石并夯实。如遇有软土或流沙层，必须采取相应措施，确保安全后继续施工，沟槽边设置300*300排水盲沟，确保排水通畅。沟槽开挖及埋管施工时必须时刻注意临时编织袋坝体的安全。5、基础施工沟底土方清底后，立即进行150厚2.8米宽C15垫层施工，考虑原河道基底土质情况，为保证管道工程质量，在垫层面浇筑300厚2.6米宽C30混凝土基础，内配Ф16@200双层双向。6、管道安装及连接管道排放采用机械吊装。吊装管节时应有两个吊点，严禁穿心吊装，下管时采用可靠的吊...
