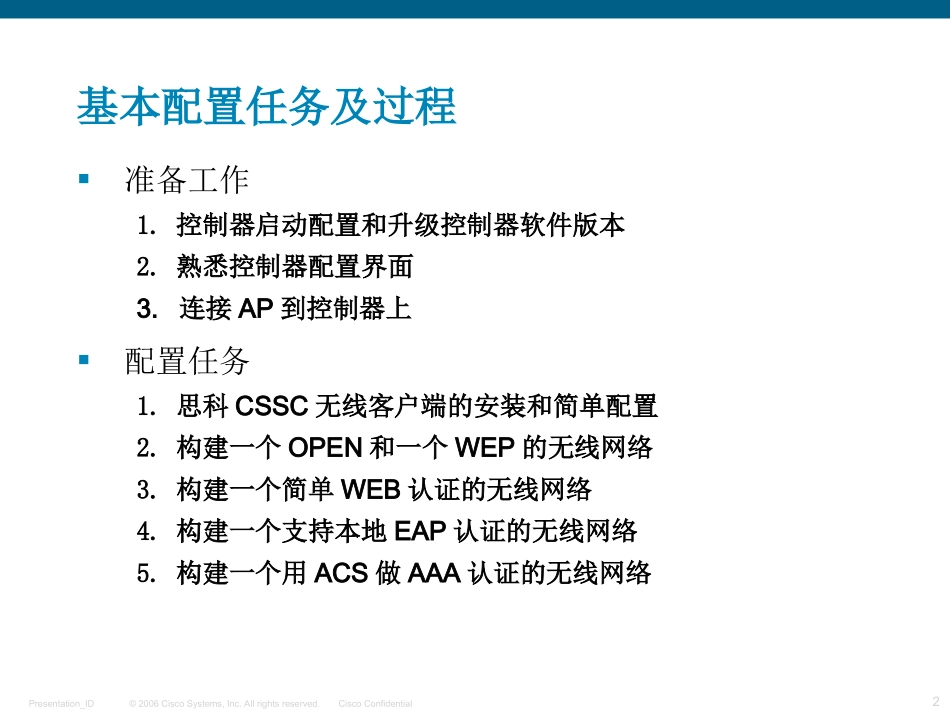

©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID1无线控制器配置基础2014年6月3日©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID2基本配置任务及过程准备工作1.控制器启动配置和升级控制器软件版本2.熟悉控制器配置界面3.连接AP到控制器上配置任务1.思科CSSC无线客户端的安装和简单配置2.构建一个OPEN和一个WEP的无线网络3.构建一个简单WEB认证的无线网络4.构建一个支持本地EAP认证的无线网络5.构建一个用ACS做AAA认证的无线网络©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID3PresentationTitleSize30PTOption2:Live准备工作©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID4基本设备控制器4400或者2100系列AP:1130或者1240系列交换机:最好是3560POE交换机©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID52100系列无线控制器支持802.11a/b/g/n支持PCI认证WLC2100硬件8个FE口,2个上联口,6个下联口其中2个FE口有以太网供电未使用端口2个USB端口和一个扩展槽留作将来扩展用*2106和2006不能作为guestaccess的anchorcontroller*不支持LinkAggregation*不能通过软件升级AP容量AIR-WLC2125-K92100SeriesWLANControllerforupto25LightweightAPs$18,890AIR-WLC2112-K92100SeriesWLANControllerforupto12LightweightAPs$10,070AIR-WLC2106-K92100SeriesWLANControllerforupto6LightweightAPs$4,875©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID64400系列无线控制器1RU高度2口或者4口千兆上联支持12,25,50or100AP支持5000MAC地址转发表10/100Base-TX以太网ServicePort9pin串口Console口2扩展槽和1个utilityport目前未使用2热插拔电源模块插槽44xxWLANController型号4402支持12,25,和50AP型号4404支持100APs*不能通过软件升级AP容量*4400系列使用SFP光纤模块*4400系列每port支持50个AP©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID7准备工作网线和Console线。如果是4400,需要两头是DB9接口的线,如果是2106或者ISR,需要DB9+RJ45的线如果是4400,需要GLC光纤模块和光纤确认控制器版本是否需要升级(用命令showsysinfo查看系统版本)是否需要将胖AP升级到瘦AP1200/1100/1300需要upgradetool做升级,1250不需要工具,直接在图形化界面上升级©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID8实验拓扑示例SiSiSiSiSiSiTRUNKVLAN1/20/30/40fa0/1port1SSCWLC说明:1、VLAN1用于连接控制器、AP和ACS;2、VLAN20用于WPA/WPA2认证,认证服务器用ACS。3、VLAN30用作OPEN/WEP/GUEST客户接入3、VLAN40用作WPA/WPA2认证,认证用本地EAPSSCSSID:VLAN20SSID:VLAN30PC//AAA服务器VLAN1所有3层网关设置在3层交换机上,地址254©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID9启动选项ThecontrollerbootsequencewillalwayshavetheseoptionavailablesincethisissetinPROMtoensurecontrollerrecoveryoptions按5清空配置©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID10系统启动界面和配置(OS5.1)Wouldyouliketoterminateautoinstall?[yes]:SystemName[Cisco_51:2b:60](31charactersmax):2106-demoAUTO-INSTALL:processterminated--noconfigurationloadedEnterAdministrativeUserName(24charactersmax):ciscoEnterAdministrativePassword(24charactersmax):ciscoRe-enterAdministrativePassword:ciscoManagementInterfaceIPAddress:192.168.10.1ManagementInterfaceNetmask:255.255.255.0ManagementInterfaceDefaultRouter:192.168.10.254ManagementInterfaceVLANIdentifier(0=untagged):ManagementInterfacePortNum[1to8]:1ManagementInterfaceDHCPServerIPAddress:192.168.10.254APManagerInterfaceIPAddress:192.168.10.2AP-...
