侧围板料开裂及对应模具分析VIP免费

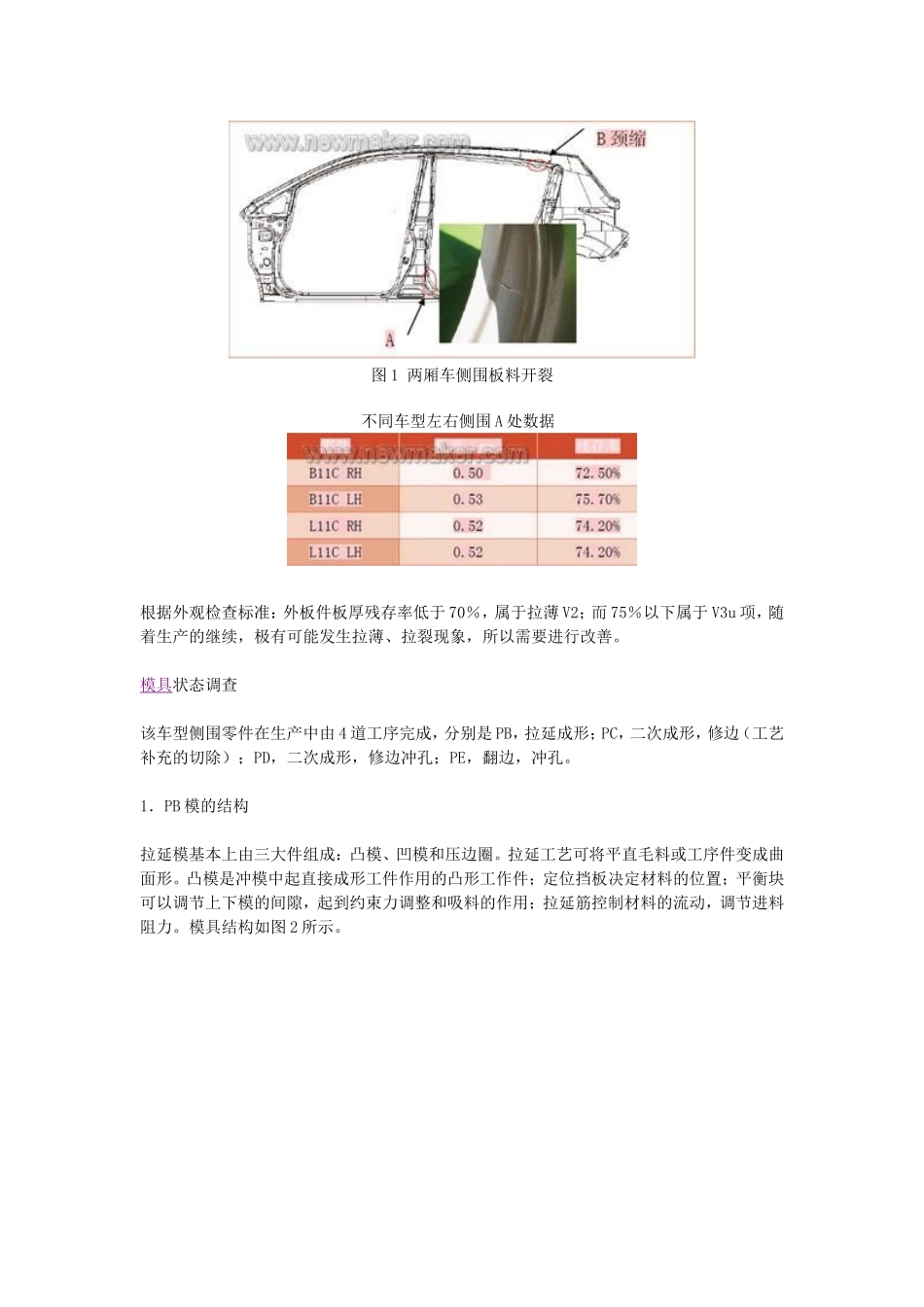

侧围板料开裂及对应模具分析发布：2009-7-118:43:58来源:模具网编辑：佚名在我国汽车市场繁荣的今天，世界汽车巨头纷纷投资抢占市场，然而使用进口的原材料对于当前急需降成本的汽车企业来说却是一个相当重的负担。在汽车生产过程中，实现材料国产化，无疑是降低汽车生产成本的有效措施。但是，一辆汽车融合了诸多先进的生产技术，要想实现材料国产化，需要相关企业开展更广泛的协同合作。我厂在某车型的生产中，发现车身侧围导入国产化材料后，频繁出现开裂现象，尤其以右侧围最为严重。为了解决这一板料开裂问题，我厂技术人员通过对该车型右侧围展开的一系列试验分析，最终找到了解决此类问题的方法。材料分析为了更准确地找到侧围板料开裂的原因，技术人员对两厢和三厢汽车侧围材料进行了比较，开展生产调查。通过实际生产调查，统计生产总量和残次品的数量，见表1。从表1中可以看出，车辆侧围缺陷主要是开裂和颈缩。经过现场调试，左侧围通过调整气垫压力或平衡块，问题可以消除；右侧围在添加了2次平衡块的垫片后，依然开裂，问题没有解决。产品的数据分析板料在成形过程中受拉伸，厚度方向会减薄。接下来，技术人员调查了板厚残存。图1中所示A处开裂部位板厚比较（材料厚度0.7mm，测量误差约0.02mm，误差率0.02/0.7=2.9%），见表2。图1两厢车侧围板料开裂不同车型左右侧围A处数据根据外观检查标准：外板件板厚残存率低于70％，属于拉薄V2；而75％以下属于V3u项，随着生产的继续，极有可能发生拉薄、拉裂现象，所以需要进行改善。模具状态调查该车型侧围零件在生产中由4道工序完成，分别是PB，拉延成形；PC，二次成形，修边（工艺补充的切除）；PD，二次成形，修边冲孔；PE，翻边，冲孔。1．PB模的结构拉延模基本上由三大件组成：凸模、凹模和压边圈。拉延工艺可将平直毛料或工序件变成曲面形。凸模是冲模中起直接成形工件作用的凸形工作件；定位挡板决定材料的位置；平衡块可以调节上下模的间隙，起到约束力调整和吸料的作用；拉延筋控制材料的流动，调节进料阻力。模具结构如图2所示。图2模具结构2.圆形平衡块接触面积调查通过对圆形平衡块接触面积调查，得到如表3所示数据。从表3可以看出，平衡块接触面积均在30％以上，符合规定要求。平衡块接触面积调查数据3.拉延筋间隙调查测量方法为：铅丝旁放40mm×40mm的方板，标准压力下进行冲压，测量冲压后的铅丝各部分厚度以获得拉延筋间隙。测量部位及拉延筋形状如图3所示（铅丝1.6mm圆形，材料板厚t＝0.7mm）。按模具图示共测量15处铅丝数据，实际测得数据如表4所示。拉延筋间隙调查从表4中得知，拉延筋间隙的标准是板厚+0.2mm，大部分都在公差范围之内。4.开裂破坏实验结果所有平衡块抽出0.1mm垫片，无垫片就取消平衡块。观察开裂拉薄等处，有无接触较紧的部位。经过试验发现有2处压料较紧，已适当放松；并且实验中即便有拉裂或颈缩，板厚也没有再变薄。图3测量部位及拉延筋形状通过以上对模具和材料的调查试验，我们发现以下几个特点：几个部件在图1的A位置，板厚残存率均在75%以下；R/L（左右件）无差别；平衡块接触达30%以上；拉延筋间隙没有在基准以下的；没有过紧接触。网格应变分析在正常的模具状态下，我们采用网格应变分析方法对工件的成形过程进行模拟。一般钢板冲压成形中的3种变形方式：拉压变形、平面变形和双拉变形，分别对应3种应变状态：e2＜0，e2＝0，e2＞0。图4危险区域分布详细步骤如下：在板料上腐蚀出圆形网格，坯料冲压成板件，测量零件上危险区域的应变分布（见图4），将测得数据填入材料的成形极限图中分析成形安全裕度。其中，对于应变分布的测量我们是用软尺对成形后的圆测量。圆变成椭圆，椭圆的长径是最大延伸，短径是最小延伸。与成形前的圆半径比较，短轴用负值表示，计算相应的工程应变，工程应变＝（Df-D0）/D0×100％。用进行网格分析的各项参数，对测得的数据进行计算，算出工程主、次应变，e=△L/L0，如表5和图5所示。图5正常状态，与FLC接近的点是破裂危险点各部位所得数据根据测得的数据，对主、次工程应变进行分析，并依照厂家提供的FLD（成形极限图），在10％安全裕度的情况下，区域E...
