第04章无机气硬性VIP免费

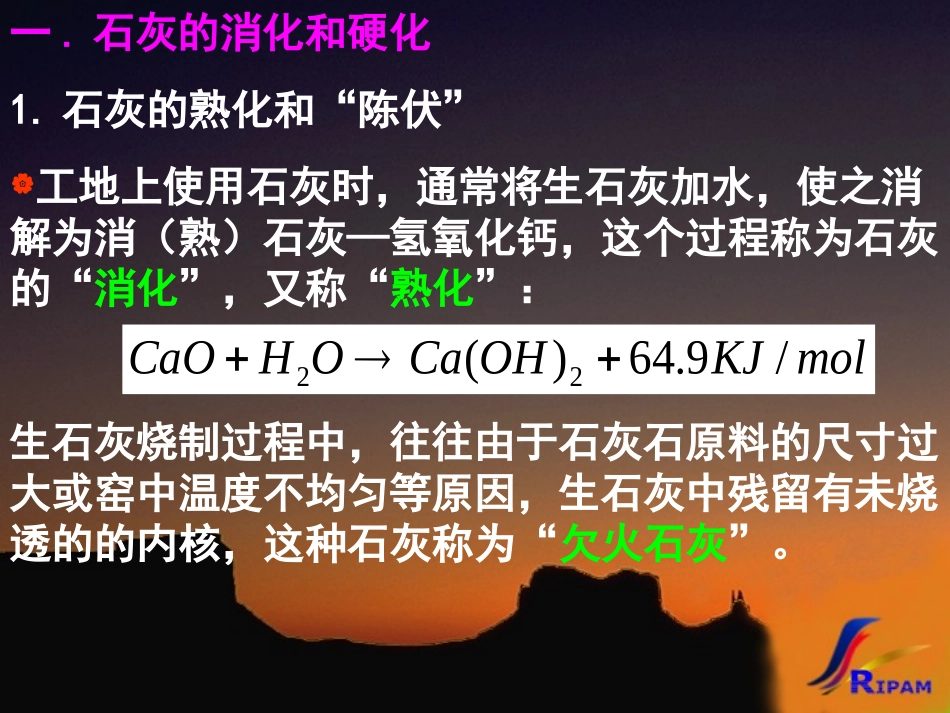

第四章无机胶凝材料只能在空气中硬化、保持或继续发展强度的无机胶凝材料称为气硬性无机胶凝材料。不仅能在空气中，而且能更好地在水中硬化、保持或继续发展强度的无机胶凝材料称为水硬性无机胶凝材料。土木工程中常用的气硬性无机胶凝材料主要有：石灰、石膏、菱苦土和水玻璃。4.1石灰天然碳酸岩类岩石——（石灰石、白云石）经高温煅烧，其主要成分CaCO3分解为以CaO为主要成分的生石灰，其化学反应可表示如下：生石灰（堆积密度为800~1000kg/m3)一般为白色或黄灰色块灰，块灰碾碎磨细即为生石灰粉。210003COCaOCaCOC一.石灰的消化和硬化1.石灰的熟化和“陈伏”工地上使用石灰时，通常将生石灰加水，使之消解为消（熟）石灰—氢氧化钙，这个过程称为石灰的“消化”，又称“熟化”：生石灰烧制过程中，往往由于石灰石原料的尺寸过大或窑中温度不均匀等原因，生石灰中残留有未烧透的的内核，这种石灰称为“欠火石灰”。molKJOHCaOHCaO/9.64)(22第二种情况是由于烧制的温度过高或时间过长，使得石灰表面出现裂缝或玻璃状的外壳，体积收缩明显，颜色呈灰黑色，这种石灰称为“过火石灰”。过火石灰表面常被粘土杂质融化形成的玻璃釉状物包覆，熟化很慢。当石灰已经硬化后，过火石灰才开始熟化，并产生体积膨涨，引起隆起鼓包和开裂。为了消除过火石灰的危害，生石灰熟化形成的石灰浆应在储灰坑中放置两周以上，这一过程称为石灰的“陈伏”。“陈伏”期间，石灰浆表面应保有一层水分，与空气隔绝，以免碳化。.石灰的硬化石灰浆体在空气中逐渐硬化，是由下面两个同时进行的过程来完成的：（１）结晶作用：游离水分蒸发，氢氧化钙逐渐从饱和溶液中结晶。（２）碳化作用：氢氧化钙与空气中的二氧化碳化合生成碳酸钙结晶，释出水分并被蒸发：OHnCaCOOnHCOOHCa23222)1()(碳化碳化作用实际是二氧化碳与水形成碳酸，然后与氢氧化钙反应生成碳酸钙。所以这个作用不能在没有水分的全干状态下进行。二.建筑石灰的技术指标建筑石灰的技术指标有细度、CaO+MgO含量、CO2含量和体积安定性等。并按技术指标分为优等品、一等品和合格品三个等级。具体技术要求见：<土木工程材料>JC/T479-1992建筑生石灰JC/T480-1992建筑生石灰粉JC/T481-1992建筑消石灰粉钙质生石灰MgO≤5%；钙质消石灰粉MgO≤4%镁质生石灰MgO﹥5%镁质消石灰粉MgO﹥4%三.石灰的技术性质（1）可塑性好生石灰熟化为石灰浆时，能自动形成颗粒极细（直径约为1μ）的呈胶体分散状态的氢氧化钙，表面吸附一层厚的水膜。因此用石灰调成的石灰砂浆其突出的优点是具有良好可塑性。在水泥砂浆中掺入石灰浆，可使可塑性显著提高。(2)硬化慢、强度低从石灰浆体的硬化过程可以看出，由于空气中二氧化碳稀薄，碳化甚为缓慢。而且表面碳化后，形成紧密外壳，不利于碳化作用的深入，也不利于内部水分的蒸发，因此石灰是硬化缓慢的材料。同时，石灰的硬化只能在空气中进行，硬化后的强度也不高。受潮后石灰溶解，强度更低，在水中还会溃散。如石灰砂浆（1：3）28天强度仅为0.2-0.5MPa。所以，石灰不宜在潮湿的环境下作用，也不宜用于重要建筑物基础。（3）硬化时体积收缩大石灰在硬化过程中，蒸发大量的游离水而引起显著的收缩，所以除调成石灰乳作薄层涂刷外，不宜单独使用。常在其中掺入砂、纸筋等以减少收缩和节约石灰。（4）耐水性差，不易贮存块状类石灰放置太久，会吸收空气中的水分而自动熟化成消石灰粉，再与空气中二氧化碳作用而还原为碳酸钙，失去胶结能力。所以贮存生石灰，不但要防止受潮，而且不宜贮存过久。最好运到后即熟化成石灰浆，将贮存期变为陈伏期。由于生石灰受潮熟化时放出大量的热，而且体积膨胀，所以，储存和运输生石灰时，还要注意安全。四.石灰的应用（1）石灰乳和石灰砂浆将消石灰粉或熟化好的石灰膏加入多量的水搅拌稀释，成为石灰乳，是一种廉价的涂料，主要用于内墙和天棚刷白，增加室内美观和亮度。我国农村也用于外墙。石灰乳可加入各种耐碱颜料。调入少量水泥、粒化高炉矿渣或粉煤灰，可提高其耐水性，调入氯化钙或明矾，可减少涂层粉化...
