高支模专项施工方案VIP免费

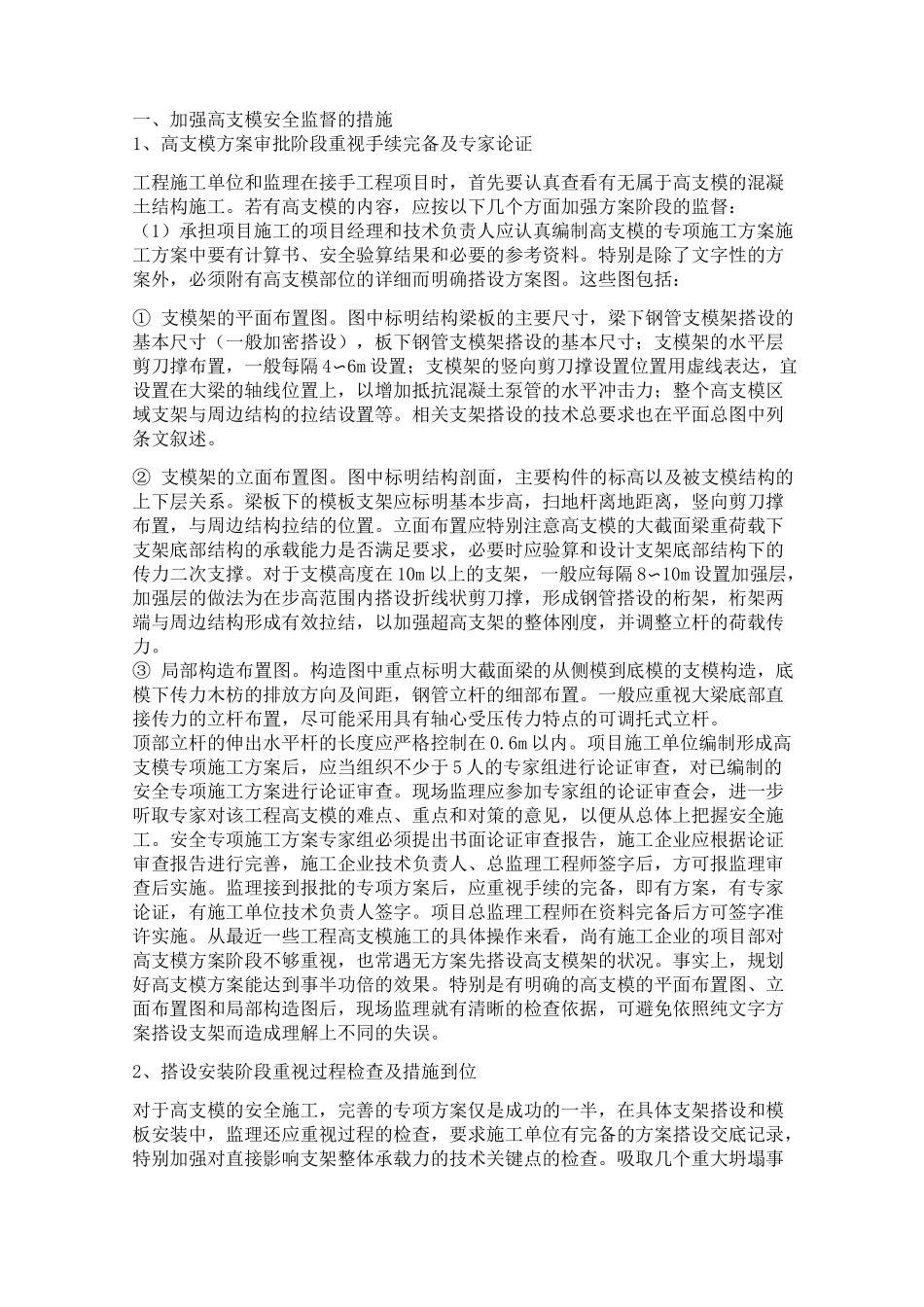

一、加强高支模安全监督的措施1、高支模方案审批阶段重视手续完备及专家论证工程施工单位和监理在接手工程项目时，首先要认真查看有无属于高支模的混凝土结构施工。若有高支模的内容，应按以下几个方面加强方案阶段的监督：（1）承担项目施工的项目经理和技术负责人应认真编制高支模的专项施工方案施工方案中要有计算书、安全验算结果和必要的参考资料。特别是除了文字性的方案外，必须附有高支模部位的详细而明确搭设方案图。这些图包括：①支模架的平面布置图。图中标明结构梁板的主要尺寸，梁下钢管支模架搭设的基本尺寸（一般加密搭设），板下钢管支模架搭设的基本尺寸；支模架的水平层剪刀撑布置，一般每隔4〜6m设置；支模架的竖向剪刀撑设置位置用虚线表达，宜设置在大梁的轴线位置上，以增加抵抗混凝土泵管的水平冲击力；整个高支模区域支架与周边结构的拉结设置等。相关支架搭设的技术总要求也在平面总图中列条文叙述。②支模架的立面布置图。图中标明结构剖面，主要构件的标高以及被支模结构的上下层关系。梁板下的模板支架应标明基本步高，扫地杆离地距离，竖向剪刀撑布置，与周边结构拉结的位置。立面布置应特别注意高支模的大截面梁重荷载下支架底部结构的承载能力是否满足要求，必要时应验算和设计支架底部结构下的传力二次支撑。对于支模高度在10m以上的支架，一般应每隔8〜10m设置加强层，加强层的做法为在步高范围内搭设折线状剪刀撑，形成钢管搭设的桁架，桁架两端与周边结构形成有效拉结，以加强超高支架的整体刚度，并调整立杆的荷载传力。③局部构造布置图。构造图中重点标明大截面梁的从侧模到底模的支模构造，底模下传力木枋的排放方向及间距，钢管立杆的细部布置。一般应重视大梁底部直接传力的立杆布置，尽可能采用具有轴心受压传力特点的可调托式立杆。顶部立杆的伸出水平杆的长度应严格控制在0.6m以内。项目施工单位编制形成高支模专项施工方案后，应当组织不少于5人的专家组进行论证审查，对已编制的安全专项施工方案进行论证审查。现场监理应参加专家组的论证审查会，进一步听取专家对该工程高支模的难点、重点和对策的意见，以便从总体上把握安全施工。安全专项施工方案专家组必须提出书面论证审查报告，施工企业应根据论证审查报告进行完善，施工企业技术负责人、总监理工程师签字后，方可报监理审查后实施。监理接到报批的专项方案后，应重视手续的完备，即有方案，有专家论证，有施工单位技术负责人签字。项目总监理工程师在资料完备后方可签字准许实施。从最近一些工程高支模施工的具体操作来看，尚有施工企业的项目部对高支模方案阶段不够重视，也常遇无方案先搭设高支模架的状况。事实上，规划好高支模方案能达到事半功倍的效果。特别是有明确的高支模的平面布置图、立面布置图和局部构造图后，现场监理就有清晰的检查依据，可避免依照纯文字方案搭设支架而造成理解上不同的失误。2、搭设安装阶段重视过程检查及措施到位对于高支模的安全施工，完善的专项方案仅是成功的一半，在具体支架搭设和模板安装中，监理还应重视过程的检查，要求施工单位有完备的方案搭设交底记录，特别加强对直接影响支架整体承载力的技术关键点的检查。吸取几个重大坍塌事故的教训，从安全角度，高支模架的梁底以下部分应坚持由架子工搭设，并与木工支模有良好的衔接。扣件式钢管高支模架的搭设要特别重视和监督以下几个要点：（1）高支架的构成基本架体尺寸的双向水平杆绝对不能少。图8示出几个高支模架中经典的错误，其中立杆上的水平杆或每隔两跨设置，或每隔三跨设置，增加的立杆因缺乏双向水平交汇处必要的双向约束，不能形成以步高为立杆计算长度的局部稳定计算模式。这些是低级错误，能直接诱发重大模板支架整体坍塌事故。支架的立杆上的水平杆每隔三跨、每隔两跨设置（2）大截面梁底下加密的立杆搭设宽度必须与架体总高度有一合适的比例。若梁截面尺寸为500mmX2000mm，支模高度为20m,有些施工项目队虽考虑了梁下钢管支架立杆的加密，但加密的宽度往往在1.2m左右，这对于20m高的支架，在考虑搭设的垂直度偏差后（实际检查经常能达到200mm），架体的宽度就显不...
