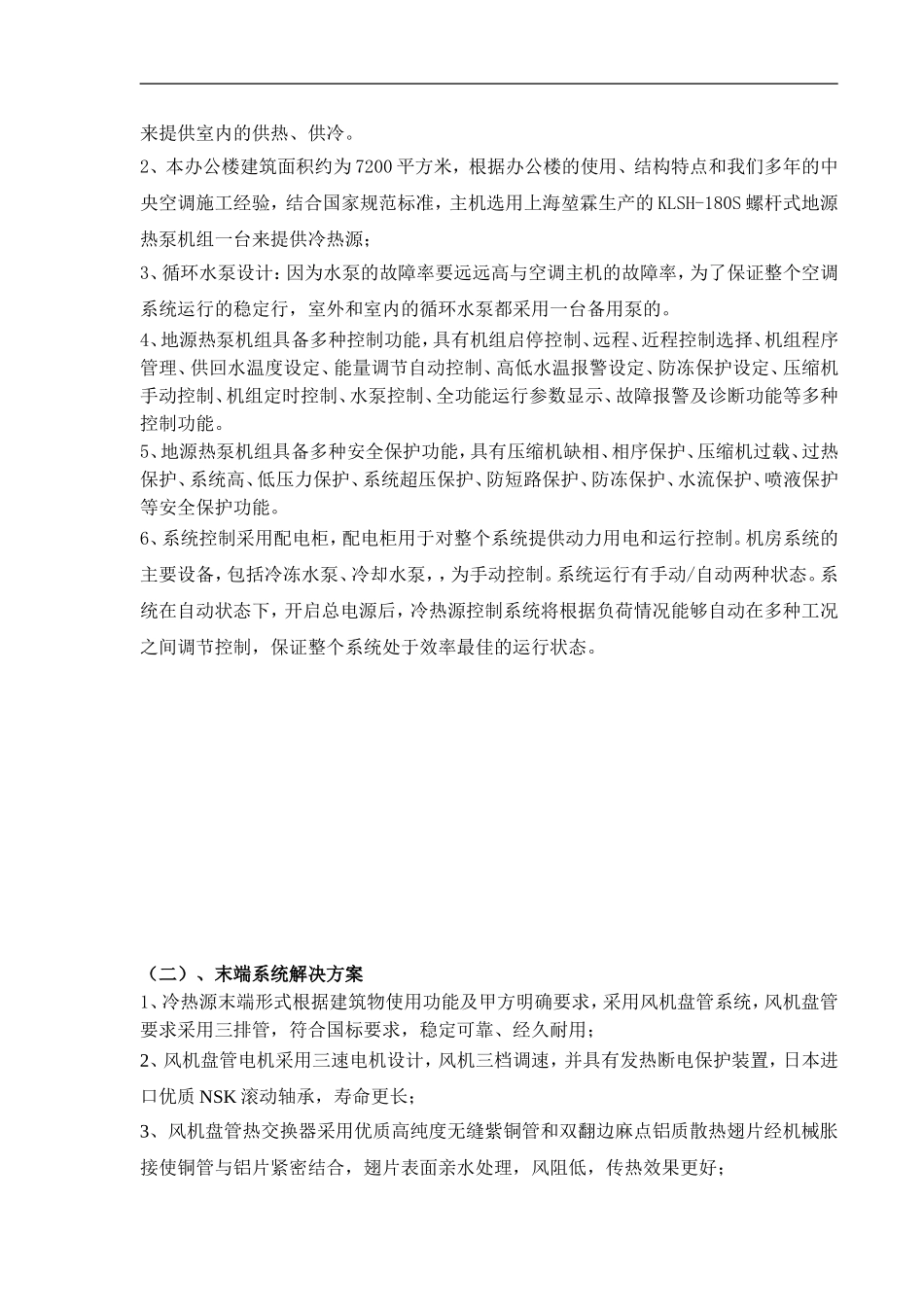

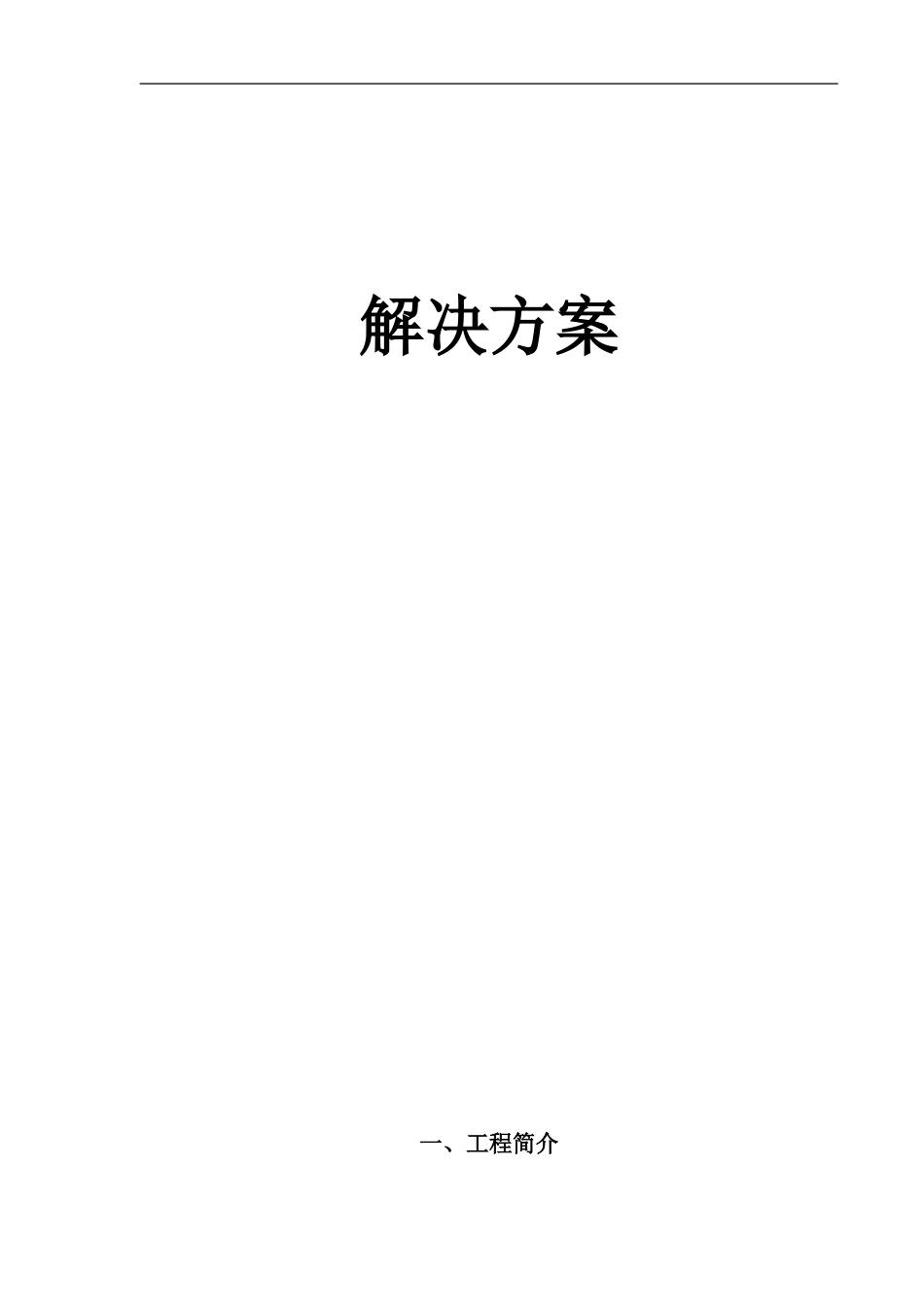

解决方案一、工程简介1、项目名称:；2、建筑面积：约为7200㎡平方米；3、使用性质：办公；4、项目地址：；5、基本情况：本办公楼共六层，一层到六层全为办公使用。。二、解决方案（一）、机房系统解决方案1、中央空调行业在国内发展不断的进步，技术逐渐，的成熟起来，个别领域以达到国际先进水平。因此建议主机选用国内的一线品牌上海堃霖生产的地源热泵中央空调设备来提供室内的供热、供冷。2、本办公楼建筑面积约为7200平方米，根据办公楼的使用、结构特点和我们多年的中央空调施工经验，结合国家规范标准，主机选用上海堃霖生产的KLSH-180S螺杆式地源热泵机组一台来提供冷热源；3、循环水泵设计：因为水泵的故障率要远远高与空调主机的故障率，为了保证整个空调系统运行的稳定行，室外和室内的循环水泵都采用一台备用泵的。4、地源热泵机组具备多种控制功能，具有机组启停控制、远程、近程控制选择、机组程序管理、供回水温度设定、能量调节自动控制、高低水温报警设定、防冻保护设定、压缩机手动控制、机组定时控制、水泵控制、全功能运行参数显示、故障报警及诊断功能等多种控制功能。5、地源热泵机组具备多种安全保护功能，具有压缩机缺相、相序保护、压缩机过载、过热保护、系统高、低压力保护、系统超压保护、防短路保护、防冻保护、水流保护、喷液保护等安全保护功能。6、系统控制采用配电柜，配电柜用于对整个系统提供动力用电和运行控制。机房系统的主要设备，包括冷冻水泵、冷却水泵，，为手动控制。系统运行有手动/自动两种状态。系统在自动状态下，开启总电源后，冷热源控制系统将根据负荷情况能够自动在多种工况之间调节控制，保证整个系统处于效率最佳的运行状态。（二）、末端系统解决方案1、冷热源末端形式根据建筑物使用功能及甲方明确要求，采用风机盘管系统，风机盘管要求采用三排管，符合国标要求，稳定可靠、经久耐用；2、风机盘管电机采用三速电机设计，风机三档调速，并具有发热断电保护装置，日本进口优质NSK滚动轴承，寿命更长；3、风机盘管热交换器采用优质高纯度无缝紫铜管和双翻边麻点铝质散热翅片经机械胀接使铜管与铝片紧密结合，翅片表面亲水处理，风阻低，传热效果更好；4、风机盘管箱体钣金使用无锌花、环保型镀锌板，具有超强的耐蚀性、抗高温、氧化热反射率高等优点；5、水盘为高级钢板经磨具加工成型，表面经热浸烤漆处理，外部采用有良好保温性能的高倍发泡聚乙烯粘贴，可消除用户对凝结水的担忧；6、风机盘管风机风轮为高效率低噪声多翼式离心风叶，采用铝锌材，重量轻，动平衡性好；7、末端循环系统使用高效电子水处理仪，处理钙镁离子，降低循环水的硬度，减少结垢，保护设备换热器和管道，提高换热器换热效率，降低运行费用；（三）、地埋系统解决方案一、根据本工程的建筑面积和我们以往的地埋管的工程经验系统配置预案如下：1、根据本工程的建筑面积和主机设备的选型，暂定钻孔的孔数为140个单孔双U型，且每孔的深度为90米；2、为了使每一个孔内流进的水量能和土壤充分的换热，孔与孔之间的间距为4.5米×4.5米；3、钻孔时孔的深度超过100米时成本就会增加，所以孔深定为90米，这样既降低了造价又节省了占地面积；4、单孔单U换热量小，相同的冷量需要的孔数较多，所以造价会比较高，占地面积会比较大，因此本系统采用单孔双U型；5、根据郑州地区的冻土层厚度约为0.6米左右，所以地埋管水平埋管的深度为1.5米左右。这样不影响地面上的绿化及其他用途而且满足了地埋管国标的要求。系统配置预案表序号项目配置备注1埋设形式单孔双U型2孔数（个）1403孔深（m）904换热管材质及规格D32×2.95敷设形式Rectangle6填料类型原浆回填7孔间距4.5m×4.5m二、换热井及垂直换热管施工2.1施工工艺钻孔放线定位→挖泥浆池→钻机就位→成孔钻进→孔深孔径核查→管材、耗材准备→一次打压试验→下管→二次打压试验→回填。2.2换热孔及垂直埋管主要施工方法2.2.1定位放线根据施工图纸，对换热孔位置进行放线定位，每个孔位采用木桩进行标识，且保证孔位距抗拔桩距离不小于1.2m，避开后浇带、基础底板反梁下面。2.2.2挖泥浆池按照一个泥浆池就近满足周边...
