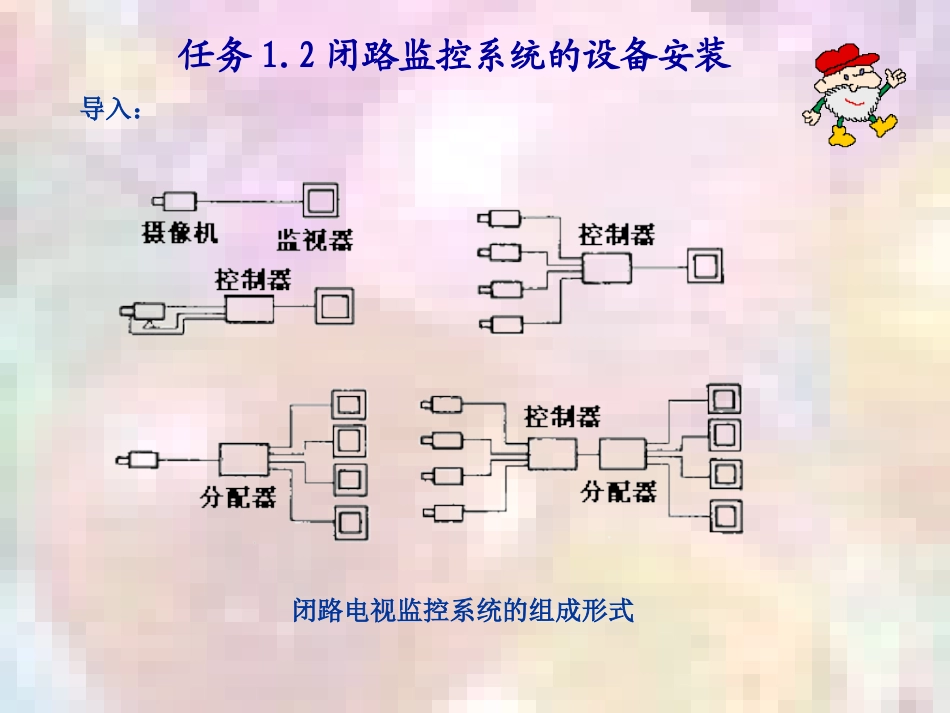

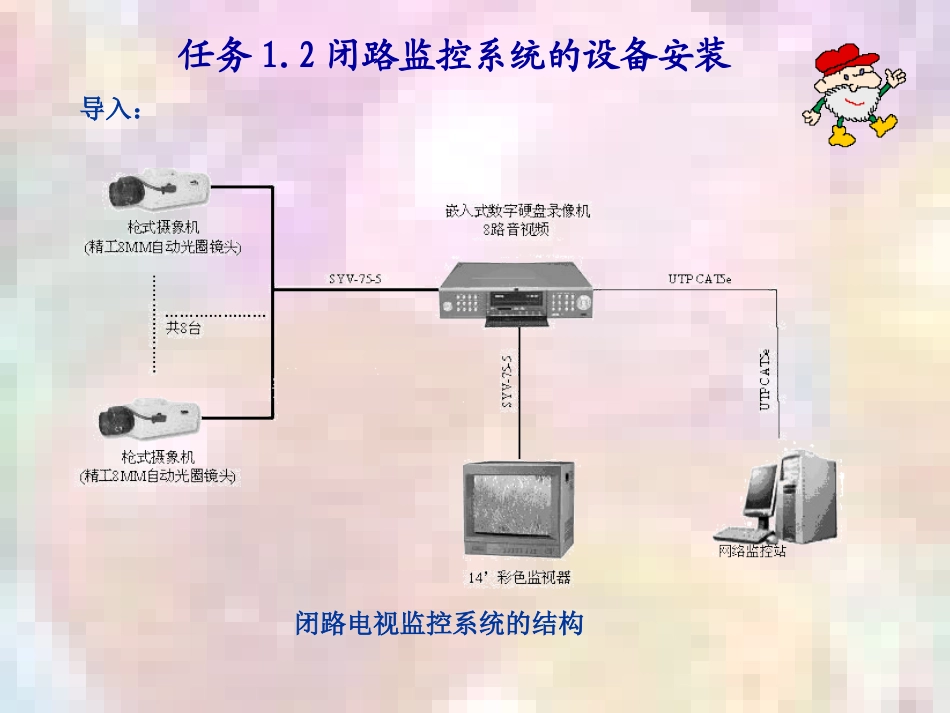

学习领域9民用建筑通信系统计划与实施任务1.2闭路监控系统的安装任务1.2闭路监控系统的设备安装导入：闭路电视监控系统的结构任务1.2闭路监控系统的设备安装导入：闭路电视监控系统的组成形式任务1.3闭路监控系统的设备安装1、摄像机镜头镜头的分类(1)广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；(2)标准镜头：视角在30度左右，一般用于走道及小区周界等场所；(3)长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视(4)变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；(5)针孔镜头：用于隐蔽监控任务1.3闭路监控系统的设备安装1、摄像机镜头参数镜头的选择1、光圈的选择2、焦距调整方式的选择3、镜头尺寸的选择4、焦距值的选择22倍红外摄像机枪机，1/3＂SONYCCD，0LUX/F1.2，480线，红外夜视一体机，内置22倍变焦镜头(3.9～85.8mm)，室内红外距离80米任务1.3闭路监控系统的设备安装产品编号KV-8080H制式PAL/NTSC成像器件1/3"SOYNCCD线数480TVLines镜头8-22mmLens照度0LUX（IRON）信噪比Morethan52dB红外距离60~80Meter角度30°红外灯波长30unit850NmInfraredLED寿命20000hrs,warrantylife:6000hrs防水等级IP65视频信号CompositeVideoOutput(1Vp-p75ΩTerminated)工作温度-20°Cto+50°C电源DC12V/500mA(+/-10%)任务1.3闭路监控系统的设备安装1、摄像机镜头参数焦距：焦距指镜头中心到焦点的距离，通常以毫米mm量度。焦距长短决定被摄景物在摄像器件靶面上成像的大小，当对同一距离的同一目标拍摄时，镜头的焦距长所成的像大，焦距短所成的像小。物像面积大的传感器和胶卷拥有更大的FOVsF焦距任务1.3闭路监控系统的设备安装1、摄像机镜头参数镜头焦距的确定在选择镜头时，有以下五个因素确定镜头标准：（1）监控现场的大小；（2）被摄物体的大小；（3）物距；（4）焦距；（5）CCD靶面尺寸。焦距和FOV通常都是以35mm胶卷为参照的，因为这种格式（35mm）比较常用。任务1.3闭路监控系统的设备安装1、摄像机镜头参数镜头的焦距：u1/3″CCDF=4.8×L/W或F=3.6×L/Hu1/2″CCDF=6.4×L/W或F=4.8×L/HW为被摄物体的宽度；H为被摄物体的高度；L为镜头到被摄物体间的距离；F为镜头焦距。镜头焦距的确定在选择镜头时，有以下五个因素确定镜头标准：（1）监控现场的大小；（2）被摄物体的大小；（3）物距；（4）焦距；（5）CCD靶面尺寸。现场测量摄像器件1/3”1/2”2/3”1”光导摄像管直径（mm）Ф8Ф13Ф17Ф25有效成像面（mm）□4.83.6□6.44.8□8.86.6□12.89.6有效成像面对角线（mm）681116任务1.3闭路监控系统的设备安装1、摄像机镜头参数光圈：设置在镜头中间，用来调节镜头进光口径的装置光圈是由若干很薄的金属片组成的。根据外界光线的强弱，通过调节镜头上光圈手轮带动这些叶片以光阑为中心作伸缩运动，可起到类似人眼睛瞳孔的作用，即光照弱时可调整使光圈开大，增大镜头的进光量。光圈系数：是将镜头焦距除以光圈的直径所得的值,用F表示。F＝1/相对孔径=f焦距/镜头孔径现在市场上用的自动光圈镜头分为二大类：a.电源驱动自动光圈镜头；b.视频驱动自动光圈镜头。光圈值有1.4、2、2.8、4、5.6、8、11、16、22等。像面照度与光圈的平方成正比，因此光圈每变化一档，像面亮度就变化一倍。f值越小，光通量就越大。任务1.3闭路监控系统的设备安装1、摄像机镜头参数光圈：设置在镜头中间，用来调节镜头进光口径的装置电源驱动：通过四根线控制镜头的，其中两根为DC12V或DC24V电源来驱动镜头中的马达，另两根控制线通过镜头内的光感应点感应外部光源的照度来控制光圈的大小；视频驱动：通过三根线来控制镜头的，其中一根为视频触发信号来起动光圈，并控制光圈大小，另二根为DC12V或DC24V电源线驱动电机马达。任务1.3闭路监控系统的设备安装1、摄像机镜头参数镜头的选择1）光圈的选择2）焦距调整方式的选择3）镜头尺寸的选择4）焦距值的选择自动光圈：适合于绝大多数环境，尤其是室外光线变化较大的环境；手动光圈：适合于室内光线变化不大的固定监控点。电动光圈：适合于室内外光线变化不大的全方位监视...
