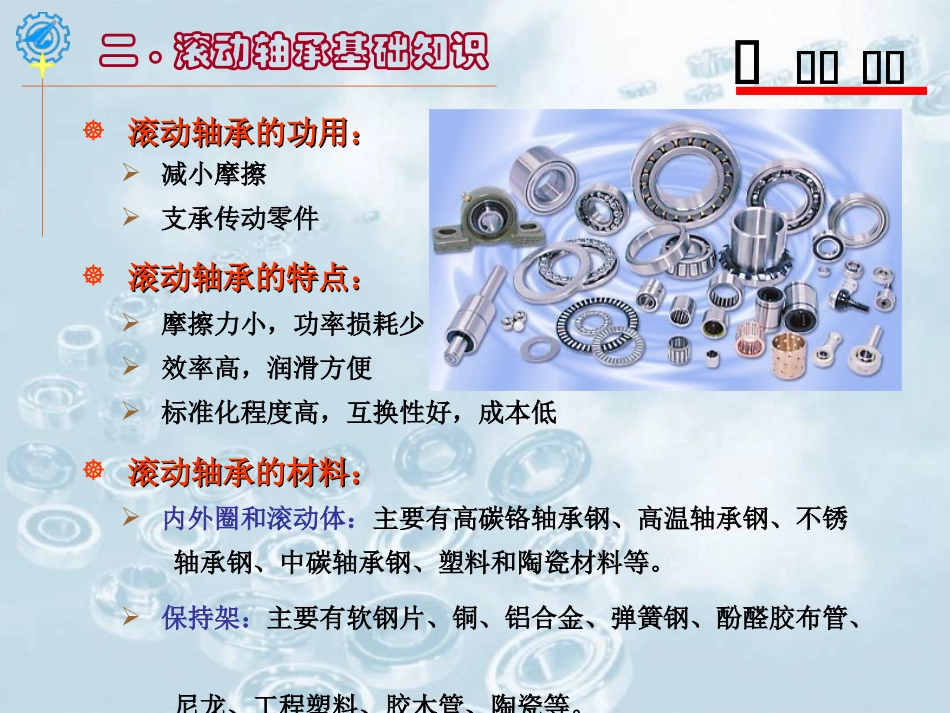

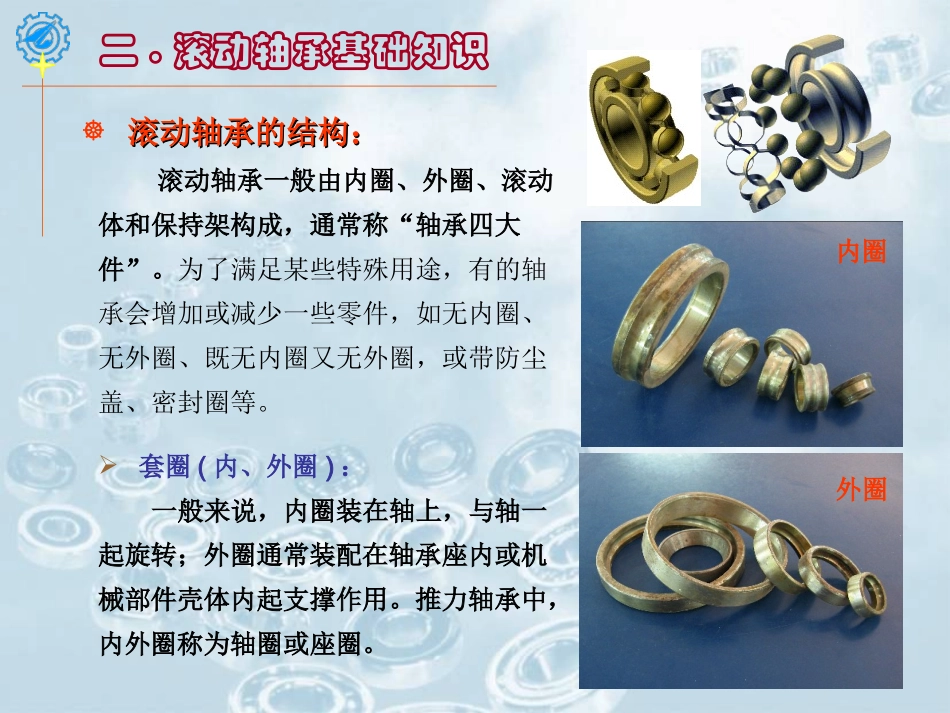

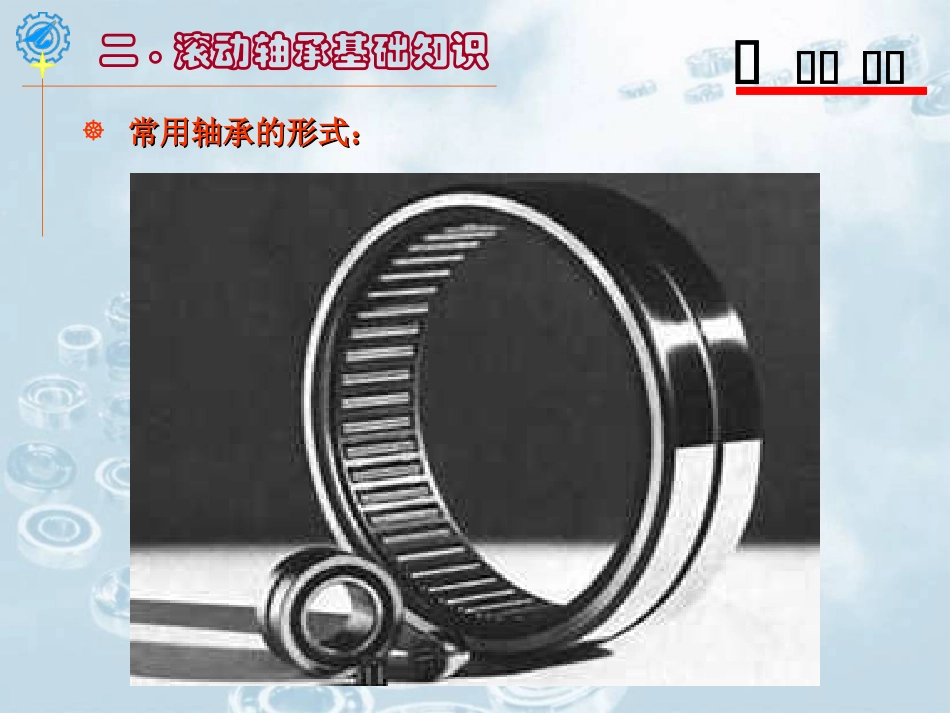

二.滚动轴承基础知识常用轴承的形式：常用轴承的形式：二.滚动轴承基础知识减小摩擦支承传动零件滚动轴承的功用：滚动轴承的功用：摩擦力小，功率损耗少效率高，润滑方便标准化程度高，互换性好，成本低滚动轴承的特点：滚动轴承的特点：内外圈和滚动体：主要有高碳铬轴承钢、高温轴承钢、不锈轴承钢、中碳轴承钢、塑料和陶瓷材料等。保持架：主要有软钢片、铜、铝合金、弹簧钢、酚醛胶布管、尼龙、工程塑料、胶木管、陶瓷等。滚动轴承的材料：滚动轴承的材料：二.滚动轴承基础知识滚动轴承的结构：滚动轴承的结构：套圈(内、外圈)：一般来说，内圈装在轴上，与轴一起旋转；外圈通常装配在轴承座内或机械部件壳体内起支撑作用。推力轴承中，内外圈称为轴圈或座圈。滚动轴承一般由内圈、外圈、滚动体和保持架构成，通常称“轴承四大件”。为了满足某些特殊用途，有的轴承会增加或减少一些零件，如无内圈、无外圈、既无内圈又无外圈，或带防尘盖、密封圈等。外圈内圈二.滚动轴承基础知识滚动轴承的结构：滚动轴承的结构：滚动体：滚动体分为钢球或滚子两大类，滚子按形状又分短圆柱滚子(长度/直径≤2.5)、长圆柱滚子(长度/直径>2.5，直径≥6mm)、滚针(长度/直径>2.5，直径<6mm)、圆锥滚子和球面滚子。保持架：保持架分冲压型和实体型。作用如下：均匀隔开滚动体引导滚动体正确运转，防止歪斜，减小摩擦防止分离型轴承的滚动体脱落形成润滑脂储备冲压保持架实体保持架二.滚动轴承基础知识滚动轴承滚动体类型：二.滚动轴承基础知识滚动轴承的游隙和润滑：滚动轴承的游隙和润滑：滚动轴承游隙：轴向游隙：轴承的内圈与外圈在轴向方向上的最大移动量；径向游隙：轴承的内圈与外圈在径向方向上的最大移动量，由游隙值(ISO标准)从小到大用后缀表示：C2、C0(普通)、C3、C4。其他品牌表示方法有所不同，如NACHI的CN表示普通游隙。滚动轴承的常用润滑方式：脂润滑：最常用的润滑方式，可实现轴承免保养。带防尘盖、密封圈轴承中，已预先填加好适量润滑脂，安装使用时，无需要再另外填加；油润滑：适用于轴承承受高转速、高载荷、高温度的应用场合，但由于其机构较复杂，故使用不多。二.滚动轴承基础知识滚动轴承的分类：滚动轴承的分类：滚动轴承按滚动体形状可分为：球轴承和滚子轴承。球轴承与滚道之间为点接触，而滚子轴承为线接触，所以球轴承所能承受的载荷比滚子轴承小。球轴承的摩擦力也较小，因此，同尺寸球轴承能承受更高的转速。此外，球轴承的价格也相对较低。球轴承按套圈的结构可分为：深沟球轴承：广泛应用于电动机、电机、汽车、仪表、农机、产业机械等。角接触球轴承：高频马达、小型汽车前轮、燃汽轮机、油泵、压缩机、印刷机械等。推力球轴承：汽车转向销、机床主轴等。调心球轴承：木工机械、纺织机械传动轴等。二.滚动轴承基础知识滚动轴承的分类：滚动轴承的分类：滚子轴承按滚动体形状可分为：圆柱滚子轴承：广泛应用于中型及大型电动机、发电机、内燃机、机床主轴、装卸搬运机械、产业机械等。圆锥滚子轴承：应用于汽车前后轮、变速器、建筑机械、大型农业机械、轧钢机辊颈等。调心滚子轴承：应用于造纸机、减速装置、轧钢机、印刷机械、破碎机、振动筛等。滚针轴承：应用于汽车发动机、变速器、挖土机履带轮、压缩机、起重机等。另外，还有部分特殊用途的轴承，如直线球轴承、带座轴承、滑动轴承、滚珠丝杠轴承、汽车专用轴承、单向轴承等。二.滚动轴承基础知识滚动轴承的分类：滚动轴承的分类：滚动轴承按外径尺寸可分为：微型轴承：外径<26mm；小型轴承：28mm<外径<55mm；中小型轴承：60mm<外径<115mm；中大型轴承：120mm<外径<190mm；大型轴承：200mm<外径<430mm；特大型轴承：外径440mm以上。滚动轴承按承受载荷的性质可分为：向心轴承：主要承受径向载荷；推力轴承：仅能承受轴向载荷；向心角接触轴承：接触角不大于45°...
