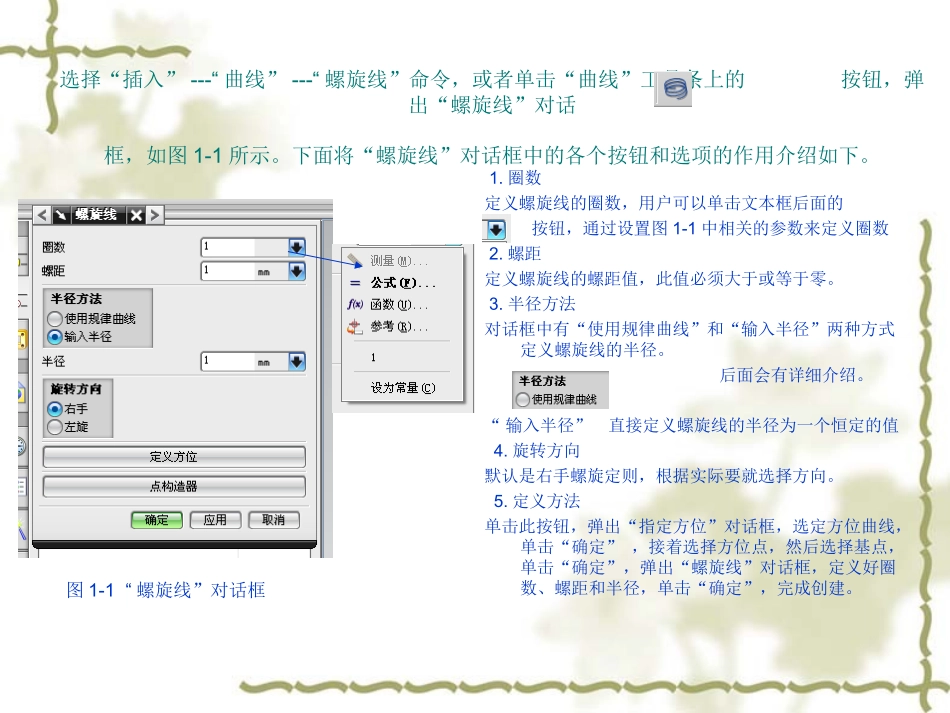

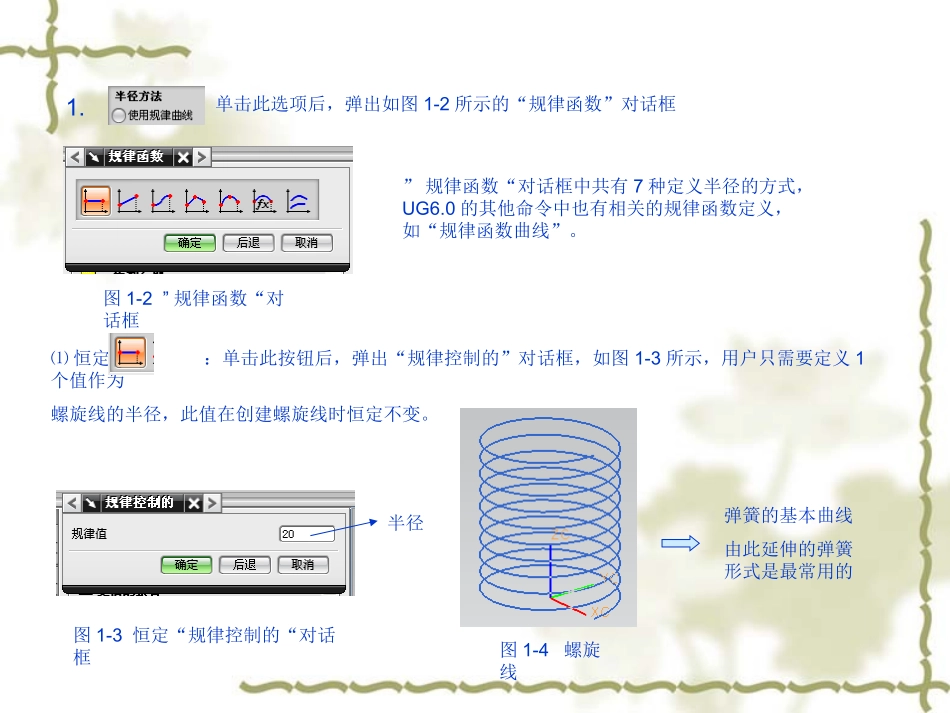

UG6.0螺旋线的应用各种螺旋线的画法及拓展UGLin2011.4.1选择“插入”---“曲线”---“螺旋线”命令，或者单击“曲线”工具条上的按钮，弹出“螺旋线”对话框，如图1-1所示。下面将“螺旋线”对话框中的各个按钮和选项的作用介绍如下。1.圈数定义螺旋线的圈数，用户可以单击文本框后面的按钮，通过设置图1-1中相关的参数来定义圈数2.螺距定义螺旋线的螺距值，此值必须大于或等于零。3.半径方法对话框中有“使用规律曲线”和“输入半径”两种方式定义螺旋线的半径。后面会有详细介绍。“输入半径”直接定义螺旋线的半径为一个恒定的值4.旋转方向默认是右手螺旋定则，根据实际要就选择方向。5.定义方法单击此按钮，弹出“指定方位”对话框，选定方位曲线，单击“确定”，接着选择方位点，然后选择基点，单击“确定”，弹出“螺旋线”对话框，定义好圈数、螺距和半径，单击“确定”，完成创建。图1-1“螺旋线”对话框单击此选项后，弹出如图1-2所示的“规律函数”对话框1.图1-2”规律函数“对话框”规律函数“对话框中共有7种定义半径的方式，UG6.0的其他命令中也有相关的规律函数定义，如“规律函数曲线”。⑴恒定：单击此按钮后，弹出“规律控制的”对话框，如图1-3所示，用户只需要定义1个值作为螺旋线的半径，此值在创建螺旋线时恒定不变。半径图1-3恒定“规律控制的“对话框弹簧的基本曲线由此延伸的弹簧形式是最常用的图1-4螺旋线延伸1圆柱螺旋弹簧我们用1-4螺旋线来做圆柱螺旋弹簧如下图单击管道按钮，弹出“管道”对话框，如图1-5，设置参数，得1-6所示弹簧。图1-5“管道”对话框图1-6圆柱螺旋弹簧延伸2矩形弹簧我们还是引用1-4螺旋线，方法如下：内径为0时是实心管道，不为0时是空心管道1.画截面，根据弹簧要求画出你所要的截面，2.“插入”—“扫掠”---“扫掠”，弹出“扫掠”对话框，图左图3.设置参数，完成操作。方向很重要，其他方位做不出来或做点不好，你们可以试试别的方位所作出的效果。中心轴方向螺旋线图1-7“扫掠”对话框图1-8矩形弹簧延伸3螺旋管道我们还是用1-4螺旋线来做例子。步骤如下：1.画出管道的截面形状，拉伸。图1-102.投影“插入”---“来自曲线集的曲线”–-”投影”。图1-113.管道工具，设置参数，完成操做。图1-12方向很重要，在做练习的时候可以每个方向都试一下拉伸体四周的面图1-9“投影曲线”对话框图1-10图1-11图1-12⑵线性：单击此按钮，弹出“规律控制的”对话框，大家可以指定螺旋线的半径沿线性变化，如图所示，螺旋线的外轮廓是一条不平行于中心轴线的直线。图1-13“规律控制的”对话框都是半径尺寸延伸1圆锥螺旋弹簧图1-14螺旋线所做的圆锥螺旋弹簧。如图1-15操作步骤参照矩形弹簧的制作过程。（画截面----扫掠）截面是圆形的圆锥螺旋弹簧制作过程参照圆柱螺旋弹簧的制作。图1-14螺旋线图1-15圆锥螺旋弹簧延伸2涡卷形盘簧图1-16“规律控制的”对话框图1-17“螺旋线”对话框图1-18螺旋线图1-19涡卷形盘簧螺距为0时，螺旋线在同个平面内，不为0时，螺旋线为空间曲线。如图1-14图1-18所示螺旋线，操作步骤参照上面实例画截面—扫掠⑶三次：单击此按钮，弹出”规律控制的”对话框，此时生成的螺旋线外轮廓线是一条三次变化的曲线。⑷沿着脊线的值—线性：因为该方式用于生成沿脊线线性变化的螺旋线。因此要先定义脊线。定义脊线步骤如下：1.”插入“---“曲线”---“直线”插入一定长度的直线2.“插入”----“基准/点”---“点集”插入10个点，10个点的距离相等。3.单击按钮，弹出1-22对话框。选择直线，单击“确定“。4.弹出“规律控制”对话框。如图1-23。单击“点构造器”按钮。图1-21螺旋线图1-22对话框1-23“规律控制”对话框图1-20“规律控制的”对话框5.弹出“点”对话框。如图1-24。6.选择点集中的点。按顺序依次选择，选中第一个点后，弹出“规律控制的”对话框。如图1-25。规律值填1，按“确定”按钮。依次选点，规律值分别为1、2、3、4、5、4、3、2、1。7.选完点后，单击“点”对话框中“确定”按钮。操作完成，如图1-26所示。图1-24”点”对话框图1-25“规律控制的”对话框图1-26螺旋线⑸沿着脊线的值—三次：先制作一条直线，...
