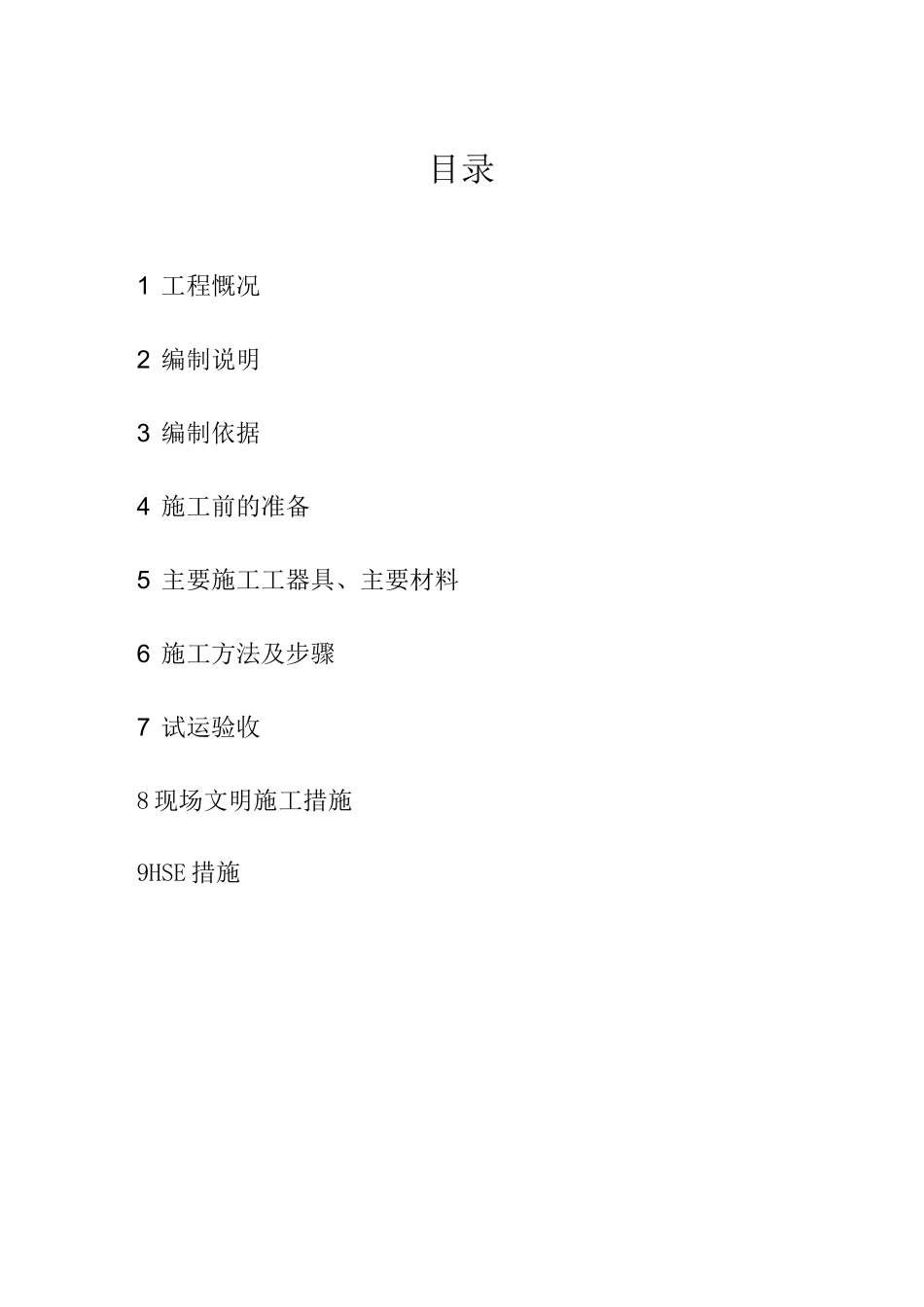

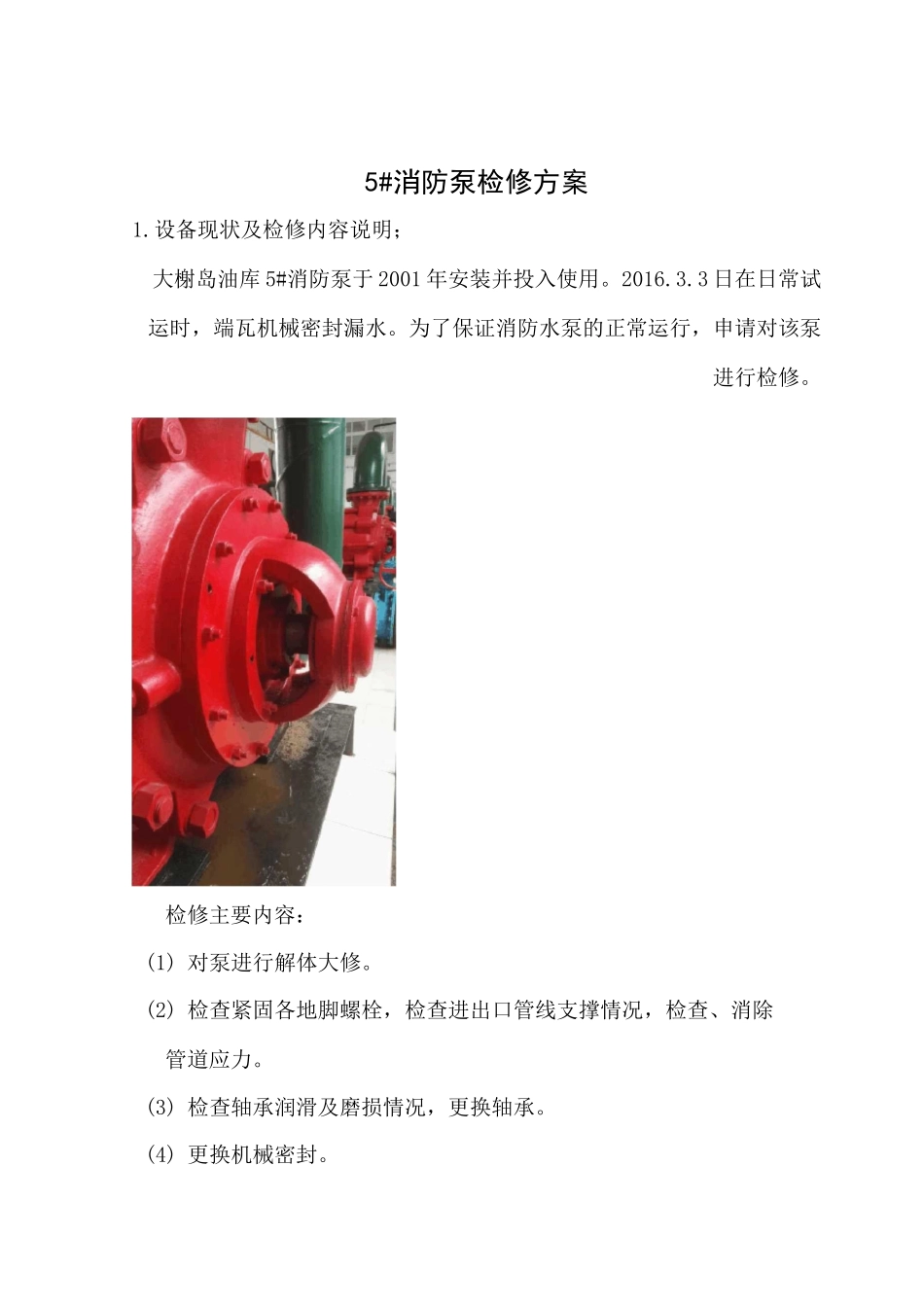

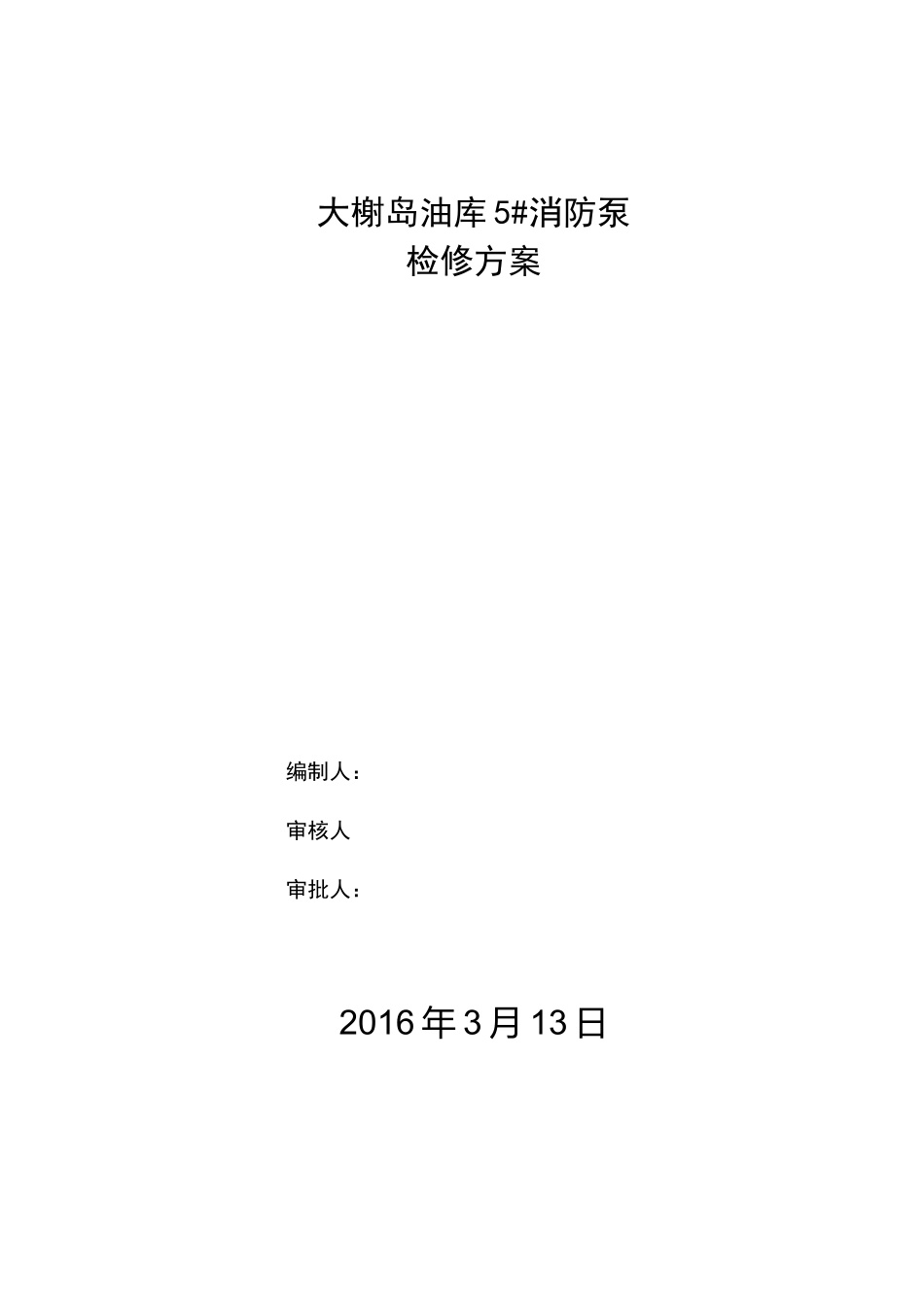

大榭岛油库5#消防泵检修方案编制人：审核人审批人：2016年3月13日目录1工程慨况2编制说明3编制依据4施工前的准备5主要施工工器具、主要材料6施工方法及步骤7试运验收8现场文明施工措施9HSE措施5#消防泵检修方案1.设备现状及检修内容说明；大榭岛油库5#消防泵于2001年安装并投入使用。2016.3.3日在日常试运时，端瓦机械密封漏水。为了保证消防水泵的正常运行，申请对该泵进行检修。检修主要内容：(1)对泵进行解体大修。(2)检查紧固各地脚螺栓，检查进出口管线支撑情况，检查、消除管道应力。(3)检查轴承润滑及磨损情况，更换轴承。(4)更换机械密封。5）检查测量平衡盘、级间隔板、及叶轮口环磨损情况与配合间隙，进行修复或更换。（6）转子做动平衡。2．编制说明；为确保5#消防泵检修的安全和检修质量，特编制本方案。设备型号：XB15/180-PD排量：180L/S转数:1800rpm进口径：300mm出口径：300mm额定出水压力：1・6Mpa重量：5000Kg生产日期：2001年5月生产厂家：上海浦东特种消防装备厂3．编制依据；3.1厂家提供的泵使用说明书。4、检修前的资料准备3.2《XB15/180系列消防泵安装使用说明书》4.1技术准备；4.1.1组织施工人员进行技术交底，学习有关图纸、规范、技术和施工方案，明确工程量和质量技术要求，准备原始资料表格。4.1.2施工前应具备下列技术资料；a机器与设备总装配图、主要部件图、易损零件图及安装使用说明b有关的检修规范及检修技术要求或方案。4.2检修现场应具备的条件：4.2.1泵检修场地无堆放物。4.2.2检修吊车、叉车应落实到位4.3明确作业内容，开具作业票据4.3.1确认作业内容，确认检修施工作业票已经按要求下达并有效；严格按照检修程序与步骤进行工作安排。4.3.2劳保穿戴检查防护用品，包括：安全帽、工作服、工作鞋、防护屏等，应符合安全规定。4.4熟悉作业现场，进行风险辨识3.4.1了解设备停下来之前的运行状况，检修人员应在机组停运之前了解振动、温度等情况，异常反映在哪个测点？根据上面了解的内容，有针对性的进行维修工作。3.4.2应确定吊装方法。3.4.3风险辨识作业负责人应联系作业票的内容和现场的实际情况认真的进行风险辨识4.5落实现场安全措施，并检查确认结合作业票上面的内容，柴油机启动电瓶拆除。进出口阀及附属管线是否关闭严密，有无内漏现象，泵内是否有余压；是否存在交叉作业。4.6零配件的准备根据检修的内容，落实检修所需的零配件，如：轴承、轴套、机械密封等。4.7文明施工要求强调拆卸零部件或装配时，不得乱打、乱撬，要正确使用专用工具；拆卸下来的零部件要放在垫板上或用油盆装好，油污要妥善回收，做到“三不见天”、“三不落地”，做到文明施工。4.8施工组织检修项目负责人；技术负责人：吊装负责人：安全负责人：施工人员：5.主要施工机器具、主要材料序号名称规格单位数量1行吊10T台12叉车5T辆13重型套筒扳手公制套14梅花扳手公制套15敲击呆扳手36、41、46mm套16敲击梅花扳手36、41、46mm把2710件套内六角扳手公制套18活扳手10〃、12〃、18〃把各29管钳200mm、1000mm把各110撬棍1.2M、0.6M根各112锤子12磅、2磅把各113铁柄起300mm把214铜棒5kg根115磁力百分表整套116游标卡尺125mm、300mm把各117深度游标卡尺300mm把118塞尺100mm把119抹布公斤1020砂纸0#、1#、金相张各1021胶704支522煤油公斤206、检修作业步骤、内容、方法和技术要求6.1检修前的准备：6.1.1掌握泵的运行情况，并备齐必要的图纸和资料。6.1.2备齐检修工机具、量具、备件及材料。6.1.3组织检修安全风险评估，落实检修过程安全防范措施。6.1.4确认柴油机启动电瓶拆除，泵内介质已泄压，达到设备安全检修条件。6.2拆卸6.2.1关闭与泵相关进出水管线阀门，冷却水线阀门。6.2.2拆除联轴器护罩及过桥，测量泵与柴油机转子对中数据，做好记录。6.2.3拆除泵进出口法兰螺栓及地板联接螺栓，拆吊整泵至检修工间。6.2.4依次拆卸泵端半联轴器、两端轴承箱、机封组件、尾盖。6.2.5将转子从平衡盘与平衡环贴合后拉至极限位置，测量此时转子的窜动量，做好记录。6.2.6拆除平衡盘。6.2.7将转子从前极限拉至后极限位置，测量转子的总窜动量，做好记录。注：测量窜量时，为防止轴...
