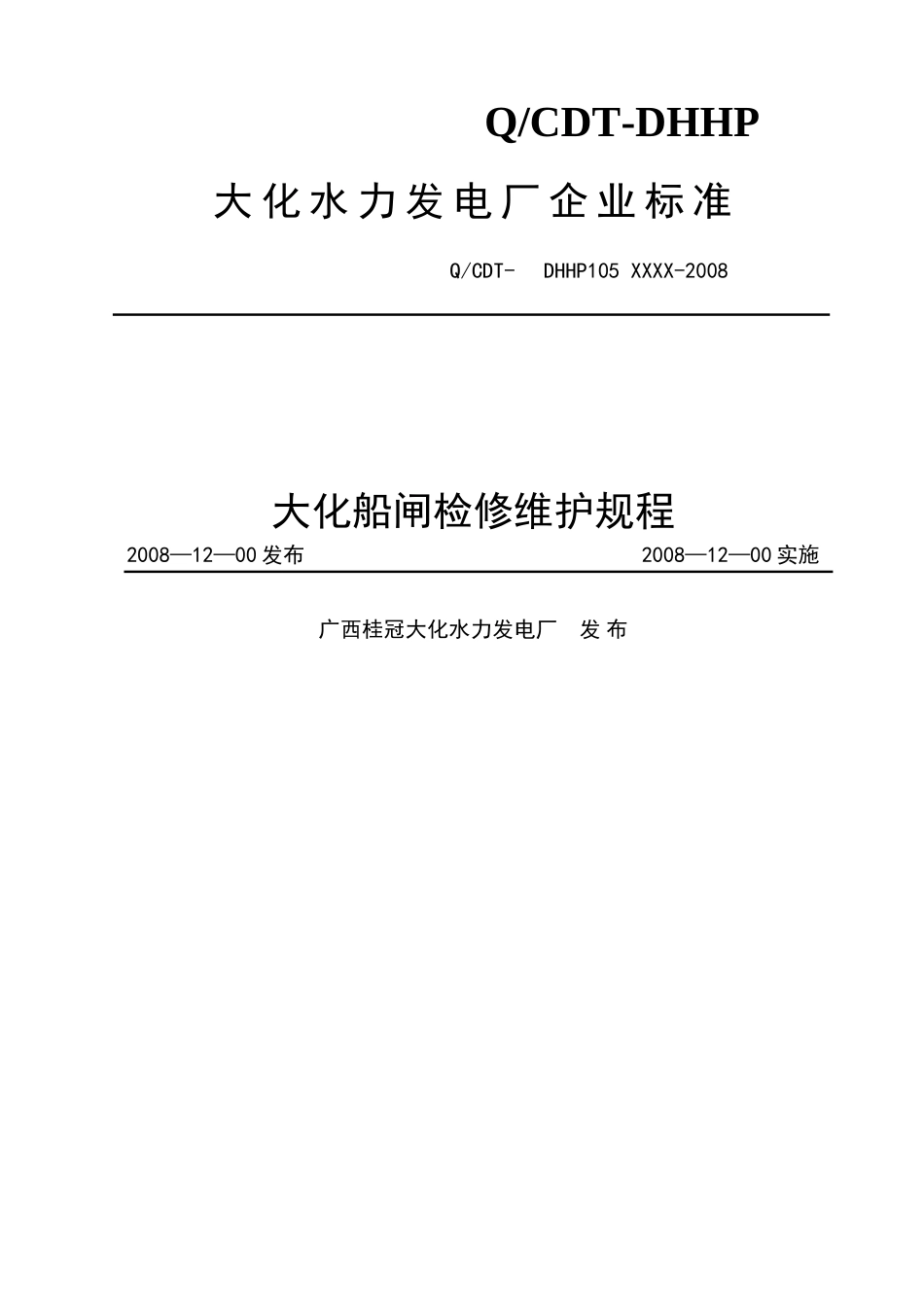

Q/CDT-DHHP大化水力发电厂企业标准Q/CDT-DHHP105XXXX-2008大化船闸检修维护规程2008—12—00发布2008—12—00实施广西桂冠大化水力发电厂发布船闸检修规程Q/JX-6.3-B6-C2目录前言………………………………………………………………11.范围……………………………………………………………22.船闸设备的主要技术参数……………………………………23.船闸保养与检修………………………………………………23．1检修前期工作………………………………………………103．2引航道、事故堵水闸门的维护与检修……………………103．2．1事故堵水闸门日常维护检查…………………………103．2．2引航道的检查维护……………………………………113．2．3卧倒门维护与检查……………………………………113．2．4输水门的维护与检修…………………………………123．2．5输水门的检修门的维护………………………………123．2．6人字门的维护检修……………………………………123．2．7液压设备的维护………………………………………133．2．8船闸控制柜维护检修…………………………………323．2．9变压器和配电装置的维护检修(SC9-400/10.5)……333．3.0电气设备的绝缘测量…………………………………343．3．1检修排水泵、渗漏泵维护检修………………………343．3．2附属设备的维护检修…………………………………353．3．3L型门起重机（MDG320/30KN-17.4）检修维护……36船闸检修规程Q/CDT－DHHP103XXXX－2008前言为加强大化水力发电厂船闸的检修技术管理，提高检修技术水平，保障船闸的使用，根据《中国大唐集团公司企业标准编制规则》（试行）和厂颁《企业标准编制规则》中的有关规定，参考设计技术要求及厂家有关技术说明书，结合本厂船闸设备的实际情况，特制定本规程。本规程自发布之日起实施。本规程主要起草人：玉坚本规程主要审核人：梁小夏林强福本规程主要审定人：本规程批准人：本规程由广西桂冠大化水力发电总厂负责解释。大化船闸检修维护规程1范围1.1本标准规定大化水力发电厂船闸设备的维护检修周期、维护检修项目、维护检修技术要求与标准、检修工艺等。1.2本规程适用于大化水力发电厂船闸检修维护人员、生产管理人员的检修管理。2船闸设备的主要技术参数2.1闸门的主要参数第1页共33页船闸检修规程Q/CDT－DHHP103XXXX－20082.2上闸首卧倒门右侧#1液压泵电机参数电机型号M2QA180L4A-TH电源来自船闸用电400V额定转速1465r/min额定功率（kW）22连接方式△额定电压（V）380绝缘等级F额定电流（A）40.59cosφ0.90液压泵型号PV046R1K1T1NFPZ电机编号NO:15015322001电机厂家ABB2.3上闸首卧倒门右侧#2液压泵及电机参数电机型号M2QA180L4A-TH电源来自船闸用电400V额定转速1465r/min额定功率（kW）22连接方式△额定电压（V）380绝缘等级F额定电流（A）40.59cosφ0.90液压泵型号PV046R1K1T1NFWS电机编号NO:15015322002电机厂家ABB2.4启闭设备参数第2页共33页序号名称型号及规格单位数量备注1事故堵水闸门潜孔式平面滑动钢闸门11.1m×12.3m扇12上闸首卧倒门规格：12×5.6-5m扇13下闸首人字门露顶式主横梁人字钢闸门单扇门尺寸：（宽×高×厚）7.756×32.35×1.4m扇24上下闸首输水门潜孔或反向弧型闸门扇45上下闸首输水门检修闸门潜孔式平面滑动钢闸门扇86下闸首检修闸门露顶式平面叠梁式钢闸门扇1序号名称型号及规格单位数量备注1上闸首首卧倒门左右启闭闭机QHLY-2×250/2×250-00双作用液压启闭机，工作行程2738mm，启门速度：1.35m/min，闭门速度：1.35m/min，启门压力6.58Mpa,闭门压力：13.96Mpa，油缸内径φ220mm，活塞杆径φ160mm。台22上下闸首首输水门左右启闭机QHSY-800/100-3.5m竖缸式液压启闭机台43下闸首首人字门左右启闭闭机QRWY-2×1000-3.0M卧式摆动双作用液压启闭机，启闭机工作行程3000mm，启门时间120s，闭门时间180s。台24L型门起重机MDG320/30KN-17.4台15浮式系船柱直径φ1040mm，高度4390mm，每个系船柱的最大系缆力为50KN套12船闸检修规程Q/CDT－DHHP103XXXX－20082.5上、下闸首右、左侧机房动力柜序号代号名称规格及型数量备注1-QO负荷开关连锁装置MERL1NGER1N12-QO...
