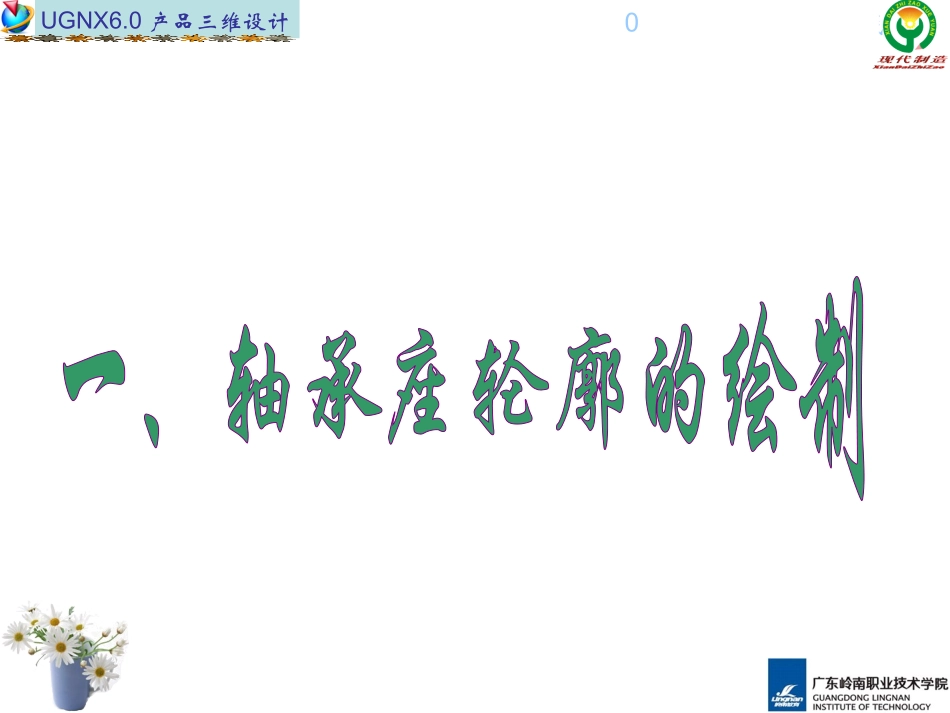

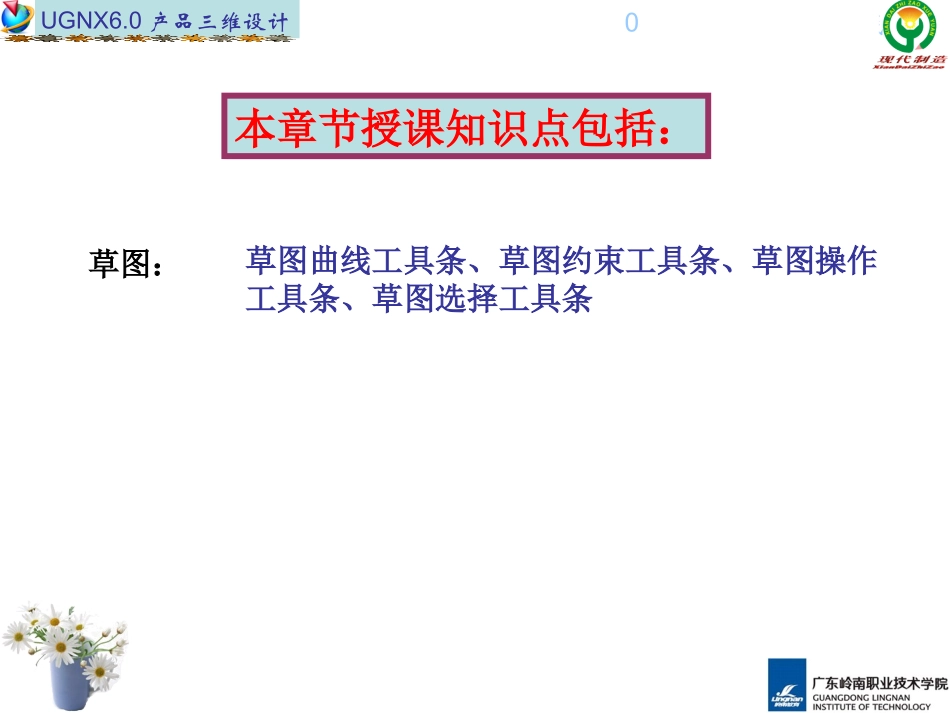

04-06单元_基本曲线UGNX6.0产品三维设计本章节授课知识点包括：草图：草图曲线工具条、草图约束工具条、草图操作工具条、草图选择工具条04-06单元_基本曲线UGNX6.0产品三维设计04-06单元_基本曲线UGNX6.0产品三维设计•1、看到什么就画什么！•2、画了什么就约束什么！•3、从总体轮廓入手，从大到小！•4、除辅助线外，最好保证是满约束状态！画草图一般的原则及工具条：草图工具四条基本工具条练习04-06单元_基本曲线UGNX6.0产品三维设计导入任务104-06单元_基本曲线UGNX6.0产品三维设计任务1授课知识点内容草图入门:建立退出草图、草图曲线工具条、草图约束工具条04-06单元_基本曲线UGNX6.0产品三维设计1、草图概述:草图与图层草图与导航器2、草图的创建:草图曲线的绘制3、草图约束:草图几何约束草图尺寸约束4、草图的编辑:5、草图的操作草图曲线镜像草图曲线偏置定义线串加曲线到草图投影边缘到草图练习轴座轮廓设计支撑知识点内容：04-06单元_基本曲线UGNX6.0产品三维设计04-06单元_基本曲线UGNX6.0产品三维设计04-06单元_基本曲线UGNX6.0产品三维设计04-06单元_基本曲线UGNX6.0产品三维设计1、创建草图CreateaSketchInsertSketch选择基准面单击右键选择sketch1234or在建模前，习惯地先在61层建立原点上的基准坐标系04-06单元_基本曲线UGNX6.0产品三维设计•确立设计意图•草图名•草图所在的平面•构造草图曲线•草图基本控制点：约束点•草图几何约束•草图尺寸约束•删除一张草图（1）基本流程:04-06单元_基本曲线UGNX6.0产品三维设计明确设计意图(DesignIntent)草图的强大功能在于能够捕捉设计意图。通过施加约束，可以使得草图按照我们的意图来改变。•分析零件，明确要控制的参数,对形状和轮廓的要求，潜的变化区域在哪里•确定设计方法(Primitive,SweptFeature--CurveorSketch?)•用哪个特征(Revolved,Extrude,orSwept?)•建模分几步进行（2）确立设计意图04-06单元_基本曲线UGNX6.0产品三维设计已存体上平的表面Xc-yc平面yc-zc平面xc-zc平面基准面基准坐标系确认取消草图名称（3）创建草图路径上的草图04-06单元_基本曲线UGNX6.0产品三维设计2.Face/Planer:已存体上平的表面或DatumPlanar，并指定参考方向。1.自动创建:两个FixedDatumAxis一个FixedDatumPlane1.双击可改变方向1.平行符号如果零件中没有实体，XC-YC将成为草图的缺省平面。04-06单元_基本曲线UGNX6.0产品三维设计（4）构造草图曲线徒手画出草图曲线，不需精确构造。草图曲线尽可能简单。轮廓线直线圆弧圆衍生线延伸导圆矩形样条线点椭圆截除04-06单元_基本曲线UGNX6.0产品三维设计3.圆弧命令四个选项依次为:1）三点画圆弧3）坐标模式(可输入三点的x,y值)4）参数模式(可输入圆弧的半径)2.直线命令1.配置文件：同时可绘制直线和圆弧2）圆心、端点画圆弧04-06单元_基本曲线UGNX6.0产品三维设计4.圆命令四个选项依次为:1）圆心+直径/圆上点2）三点画圆3）坐标模式4）参数模式(可输入圆弧的直径)5.派生直线可以生成偏置直线、角平分线、中位线6.快速修剪1）根据选择位置，自动判断修剪线段2）操作方法(1)点选(2)画线04-06单元_基本曲线UGNX6.0产品三维设计8.圆角命令三个选项依次为:1）修剪两线2）修剪第三线3）创建备选圆角（另解）操作方法:点选/画线7.快速延伸1）根据选择位置，自动判断延伸效果2）操作方法(1)点选(2)画线04-06单元_基本曲线UGNX6.0产品三维设计9.矩形10.多段线11.正多边形的画法12.椭圆的画法画辅助圆控制好约束04-06单元_基本曲线UGNX6.0产品三维设计Degreeoffreedomsarrow(DOF)自由度箭头草图基本控制点：约束点2、草图约束04-06单元_基本曲线UGNX6.0产品三维设计04-06单元_基本曲线UGNX6.0产品三维设计一般用大量几何约束和少量尺寸约束来约束草图。有时候草图不必全约束。几何约束类型固定共点共线同心点在线上点在线串上中点水平垂直平行等弧长等长度正交相切固定长度固定角度对称统一比例非统一比例斜率相关修剪相关偏置04-06单元_基本曲线UGNX6.0产品三维设计草图尺寸约束InferredHorizontalVerticalParallelPerpendicularDiameterRadiusAngularPerimeter04-06单元_基本曲线UGN...
