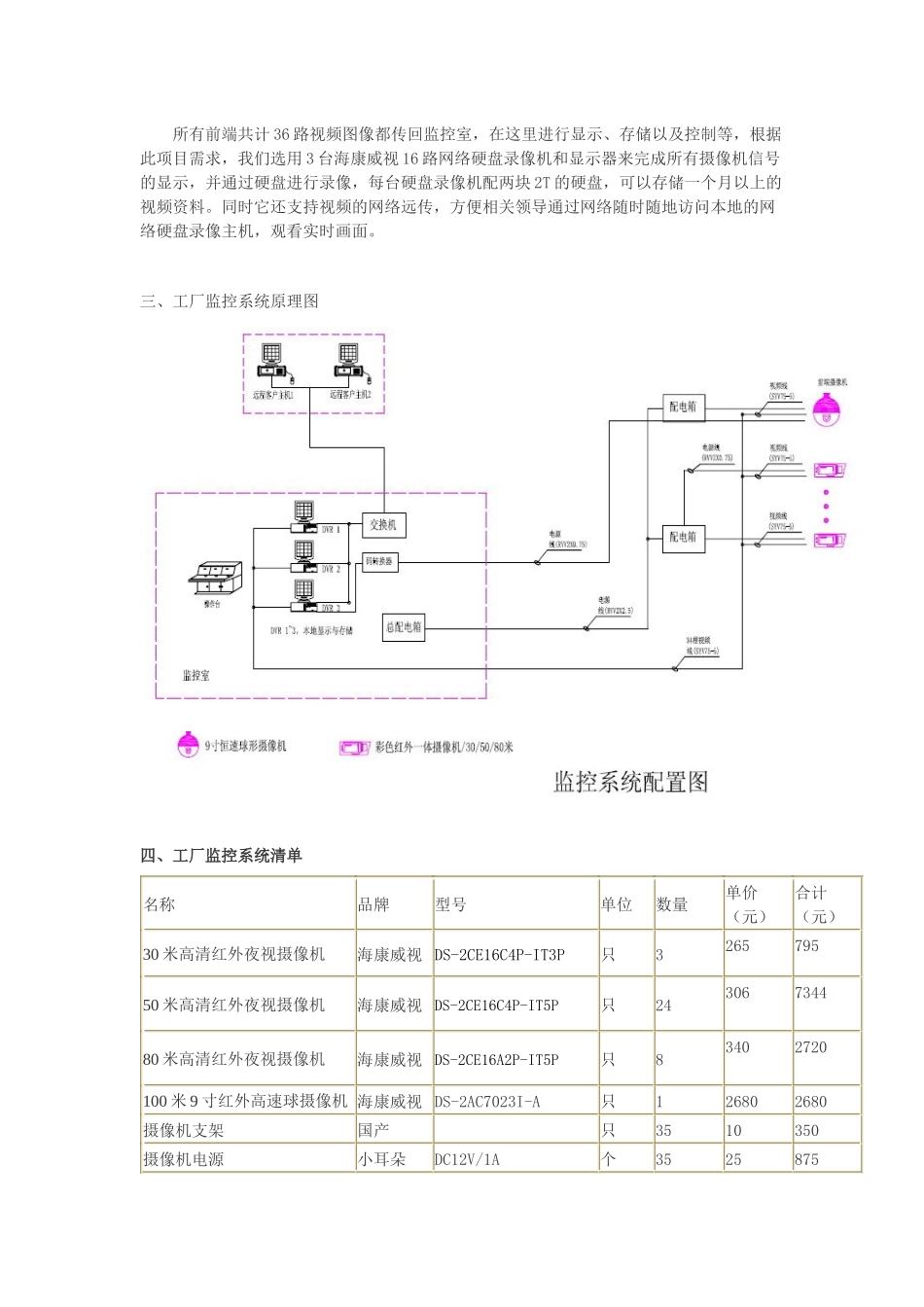

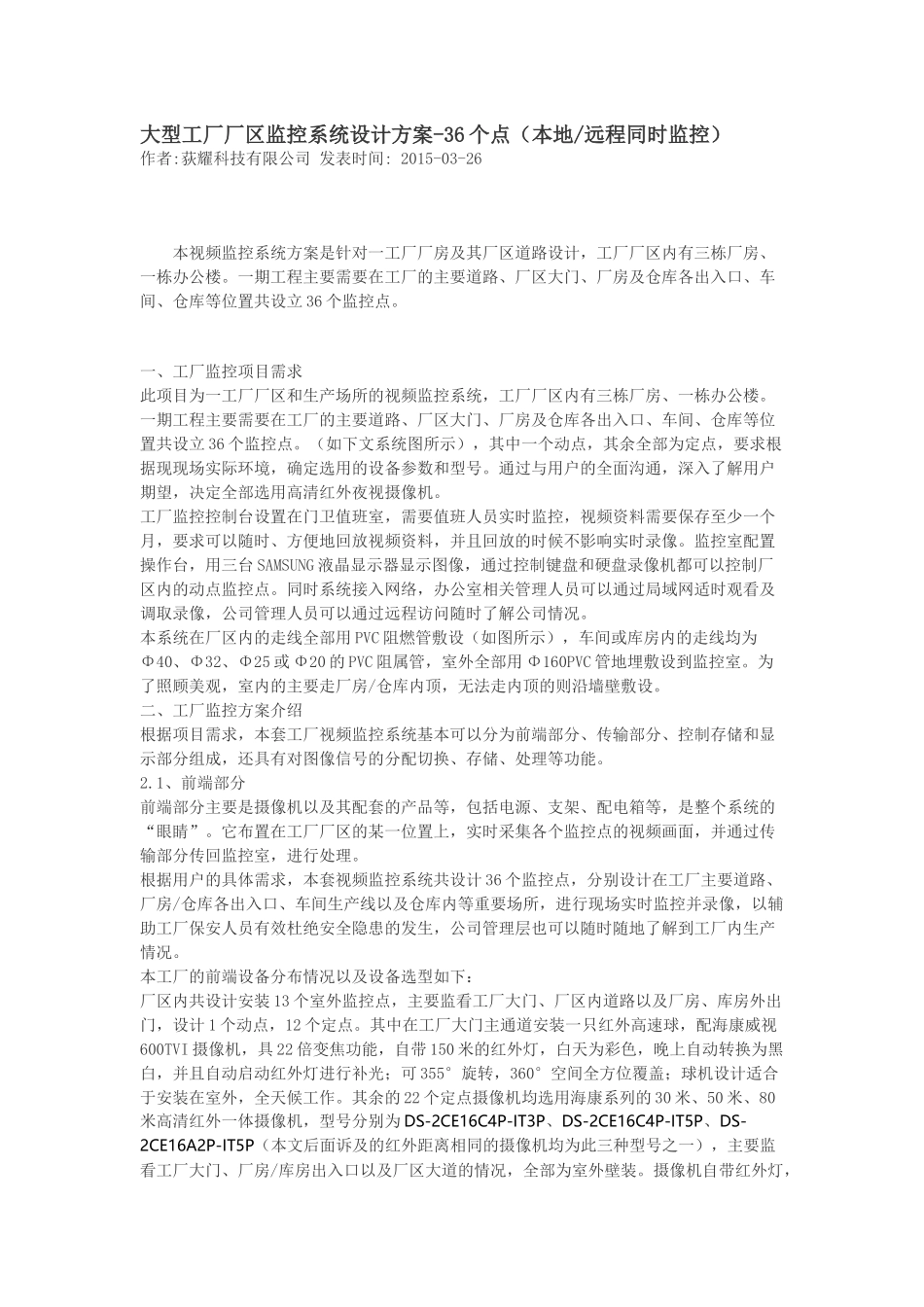

大型工厂厂区监控系统设计方案-36个点（本地/远程同时监控）作者:荻耀科技有限公司发表时间:2015-03-26本视频监控系统方案是针对一工厂厂房及其厂区道路设计，工厂厂区内有三栋厂房、一栋办公楼。一期工程主要需要在工厂的主要道路、厂区大门、厂房及仓库各出入口、车间、仓库等位置共设立36个监控点。一、工厂监控项目需求此项目为一工厂厂区和生产场所的视频监控系统，工厂厂区内有三栋厂房、一栋办公楼。一期工程主要需要在工厂的主要道路、厂区大门、厂房及仓库各出入口、车间、仓库等位置共设立36个监控点。（如下文系统图所示），其中一个动点，其余全部为定点，要求根据现现场实际环境，确定选用的设备参数和型号。通过与用户的全面沟通，深入了解用户期望，决定全部选用高清红外夜视摄像机。工厂监控控制台设置在门卫值班室，需要值班人员实时监控，视频资料需要保存至少一个月，要求可以随时、方便地回放视频资料，并且回放的时候不影响实时录像。监控室配置操作台，用三台SAMSUNG液晶显示器显示图像，通过控制键盘和硬盘录像机都可以控制厂区内的动点监控点。同时系统接入网络，办公室相关管理人员可以通过局域网适时观看及调取录像，公司管理人员可以通过远程访问随时了解公司情况。本系统在厂区内的走线全部用PVC阻燃管敷设（如图所示），车间或库房内的走线均为Φ40、Φ32、Φ25或Φ20的PVC阻属管，室外全部用Φ160PVC管地埋敷设到监控室。为了照顾美观，室内的主要走厂房/仓库内顶，无法走内顶的则沿墙壁敷设。二、工厂监控方案介绍根据项目需求，本套工厂视频监控系统基本可以分为前端部分、传输部分、控制存储和显示部分组成，还具有对图像信号的分配切换、存储、处理等功能。2.1、前端部分前端部分主要是摄像机以及其配套的产品等，包括电源、支架、配电箱等，是整个系统的“眼睛”。它布置在工厂厂区的某一位置上，实时采集各个监控点的视频画面，并通过传输部分传回监控室，进行处理。根据用户的具体需求，本套视频监控系统共设计36个监控点，分别设计在工厂主要道路、厂房/仓库各出入口、车间生产线以及仓库内等重要场所，进行现场实时监控并录像，以辅助工厂保安人员有效杜绝安全隐患的发生，公司管理层也可以随时随地了解到工厂内生产情况。本工厂的前端设备分布情况以及设备选型如下：厂区内共设计安装13个室外监控点，主要监看工厂大门、厂区内道路以及厂房、库房外出门，设计1个动点，12个定点。其中在工厂大门主通道安装一只红外高速球，配海康威视600TVI摄像机，具22倍变焦功能，自带150米的红外灯，白天为彩色，晚上自动转换为黑白，并且自动启动红外灯进行补光；可355°旋转，360°空间全方位覆盖；球机设计适合于安装在室外，全天候工作。其余的22个定点摄像机均选用海康系列的30米、50米、80米高清红外一体摄像机，型号分别为DS-2CE16C4P-IT3P、DS-2CE16C4P-IT5P、DS-2CE16A2P-IT5P（本文后面诉及的红外距离相同的摄像机均为此三种型号之一），主要监看工厂大门、厂房/库房出入口以及厂区大道的情况，全部为室外壁装。摄像机自带红外灯，具有双滤光片自动切换功能，到晚上自动切换为黑白图像，并且自动启动红外灯，切换到红外滤光片模式，可以更好的接收红外光，使得晚上图像效果更佳。其防尘、防水，达到IP66的防护等级，可以直接室外安装。工厂一生产车间长200米，需要监看到生产线、主要通道、重要出入口的整体情况，部分位置还须看到较详细的生产情况。本系统设计安装8台海康威视的30米/50米/80米的红外一体摄像机，安装在车间四周内墙壁，基本可以覆盖车间整个面积，达到监控的目的。工厂二生产车间长170米，需要监看到生产线、主要通道、重要出入口的整体情况，部分位置还须看到较详细的生产情况。本系统设计安装6台海康威视的30米/50米/80米的红外一体摄像机，安装在车间四周内墙壁，基本可以覆盖车间整个面积，达到监控的目的。工厂三生产车间为两层较小建筑，需要监看到生产线、主要通道、重要出入口的整体情况，部分位置还须看到较详细的生产情况。本系统设计每层安装2台海康威视的50米的红外一体摄像机，安装在车间四周内墙壁，基本可以...
