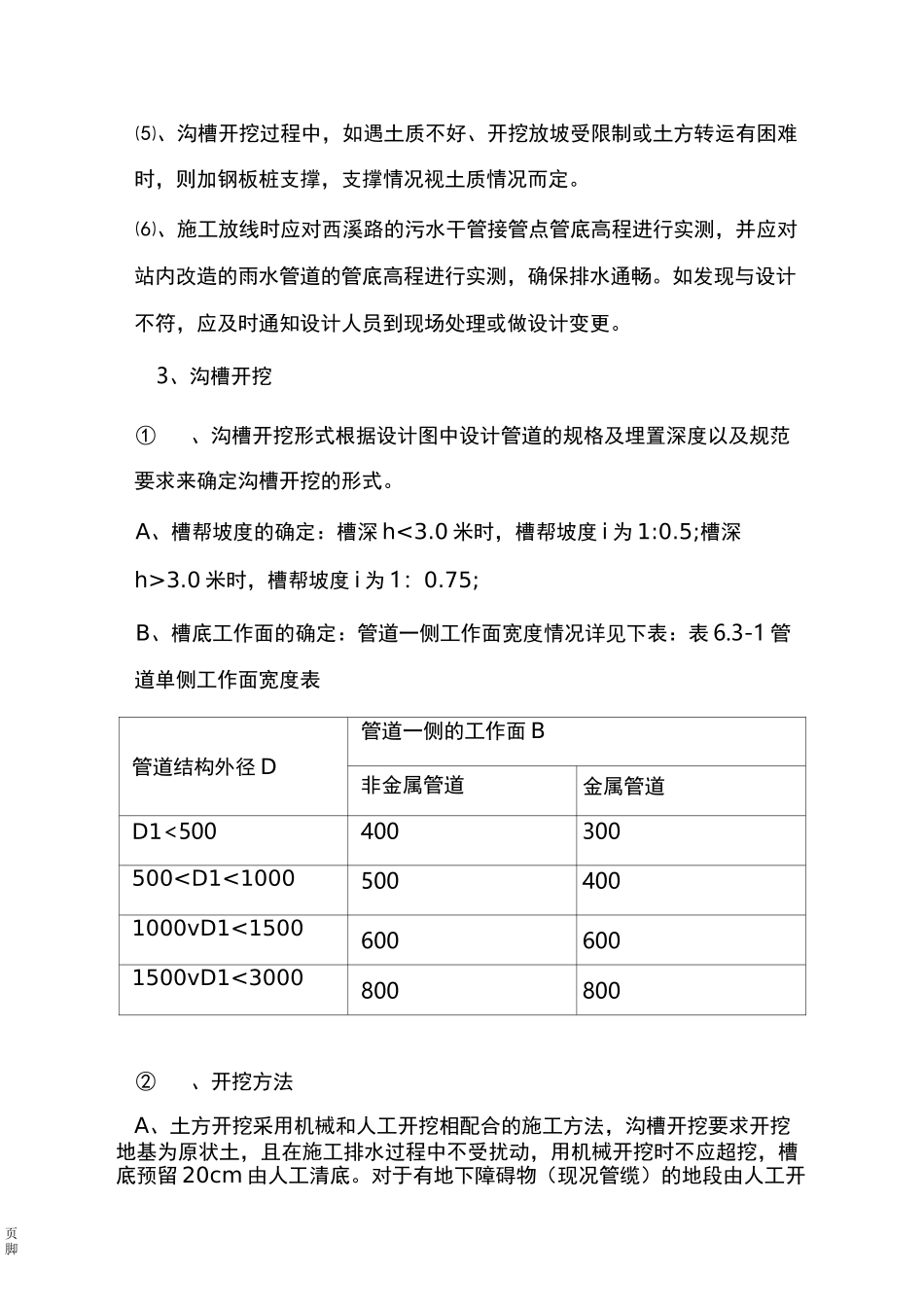

页脚开挖管道施工1、钢筋混凝土管道施工1、1施工工艺流程图见图钢筋混凝土管道施工工艺流程图测量放线fff开挖管沟井坑fff沟底处理fff管道基础fff下管稳管fff管道接口fff安装预制检查井fff回填夯填fff井盖安装fff检查验收图钢筋混凝土管道施工工艺流程图2、沟槽开挖准备工作⑴、开挖前根据业主提供的资料进行现场调查以查明以下情况：①、施工期间地下水位、土质情况②、地上、地下构筑物分布情况，并与当地部门洽谈处理方案③、对已建管道、构筑物的衔接位置与高程⑵、在管线的沟槽开挖前，要取得总监对沟槽挖掘的断面尺寸及挖掘土堆放的书面批准后再进行沟槽的开挖。⑶、制定土方开挖、调运方案及沟槽降水、支撑等安全措施。⑷、沟槽开挖前，测量人员应向挖掘机机手说明地下设施的布局情况,在地下设施两侧3米的范围内，应采用人工开挖，并对挖出的地下设施采取有效的吊架保护措施，对于重要的地下设施，开挖前应征得其管理单位的同意，必要时应在其监护下开挖。页脚⑸、沟槽开挖过程中，如遇土质不好、开挖放坡受限制或土方转运有困难时，则加钢板桩支撑，支撑情况视土质情况而定。⑹、施工放线时应对西溪路的污水干管接管点管底高程进行实测，并应对站内改造的雨水管道的管底高程进行实测，确保排水通畅。如发现与设计不符，应及时通知设计人员到现场处理或做设计变更。3、沟槽开挖①、沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。A、槽帮坡度的确定：槽深h<3.0米时，槽帮坡度i为1:0.5;槽深h>3.0米时，槽帮坡度i为1：0.75;B、槽底工作面的确定：管道一侧工作面宽度情况详见下表：表6.3-1管道单侧工作面宽度表管道结构外径D管道一侧的工作面B非金属管道金属管道D1<500400300500
