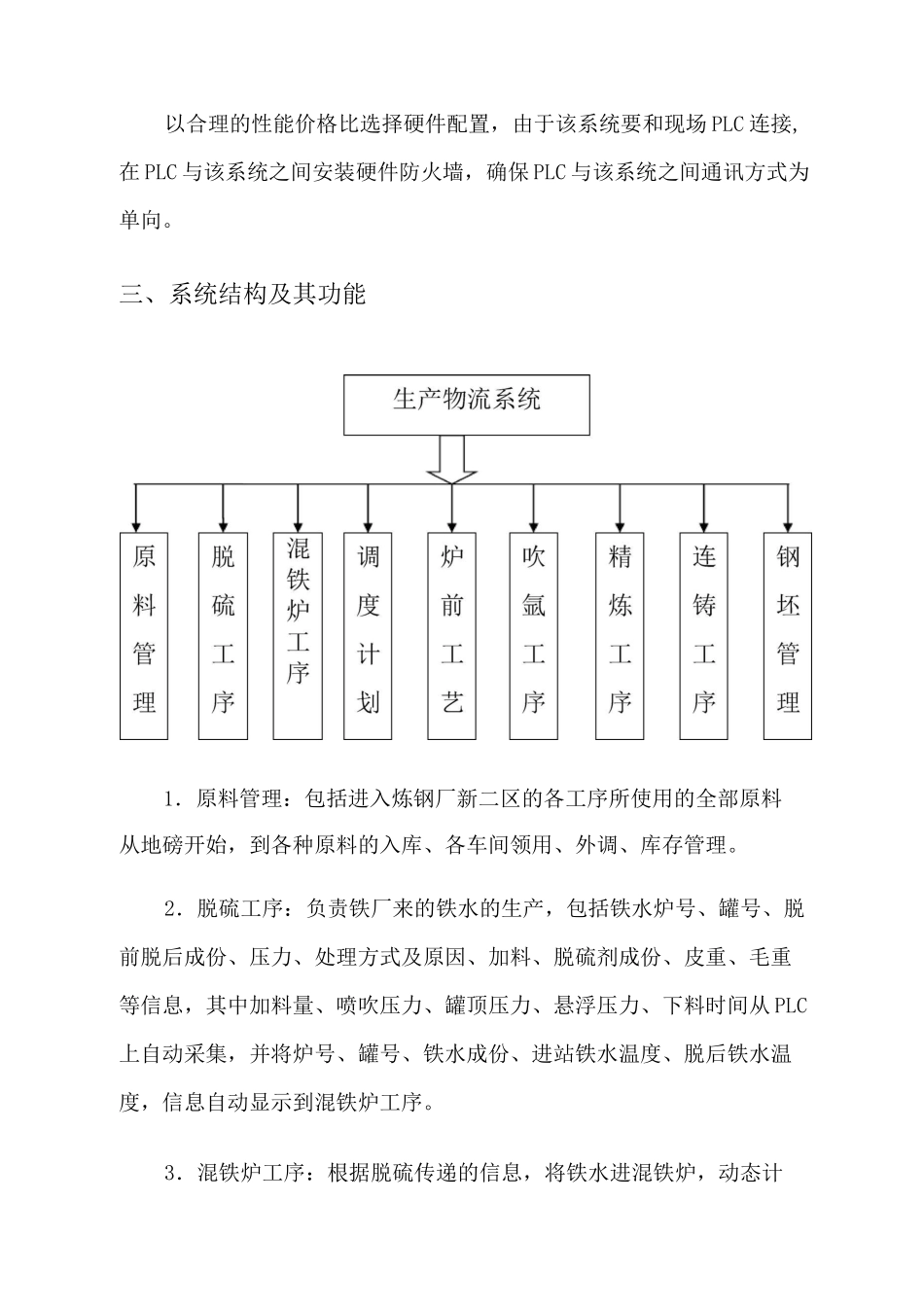

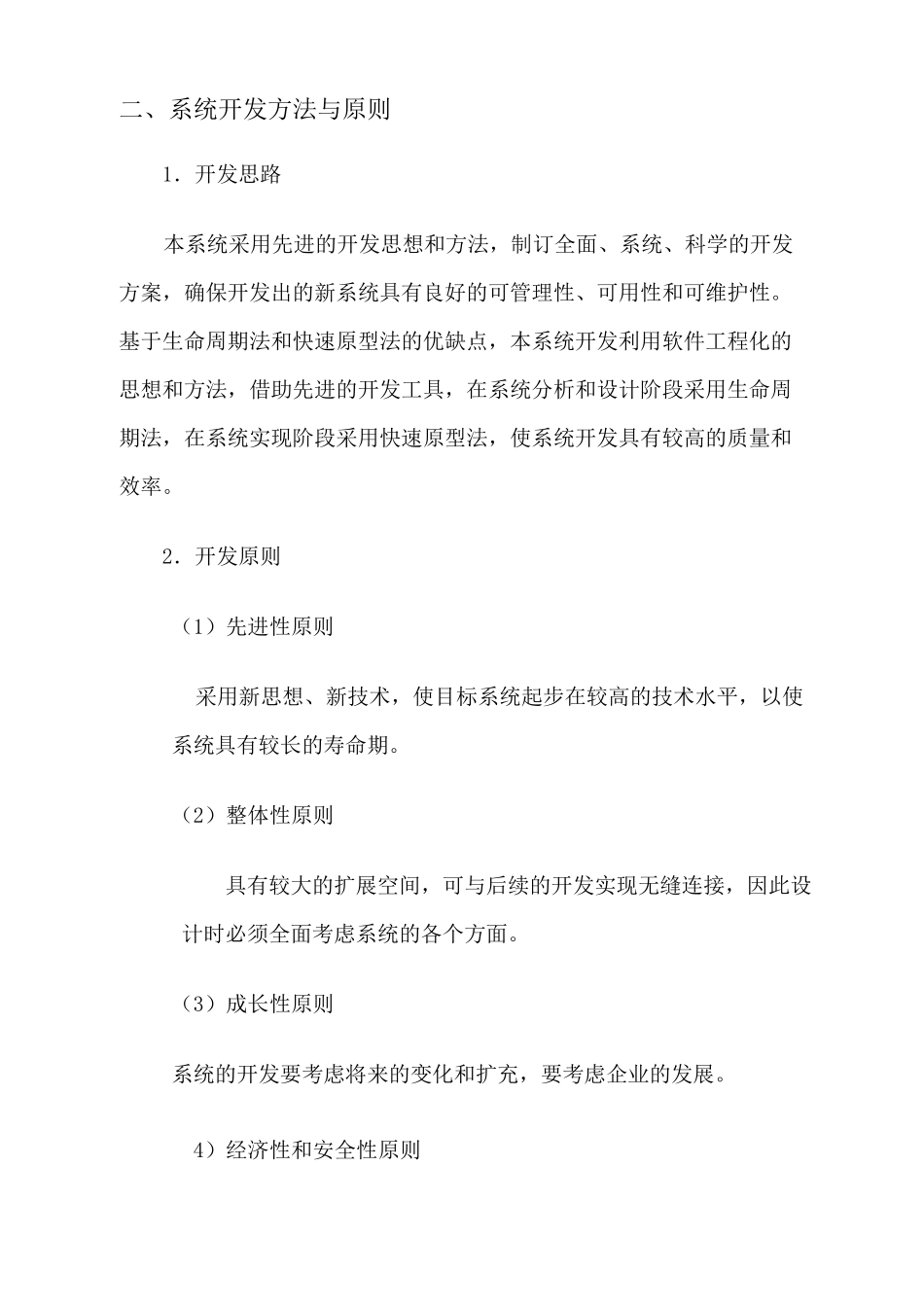

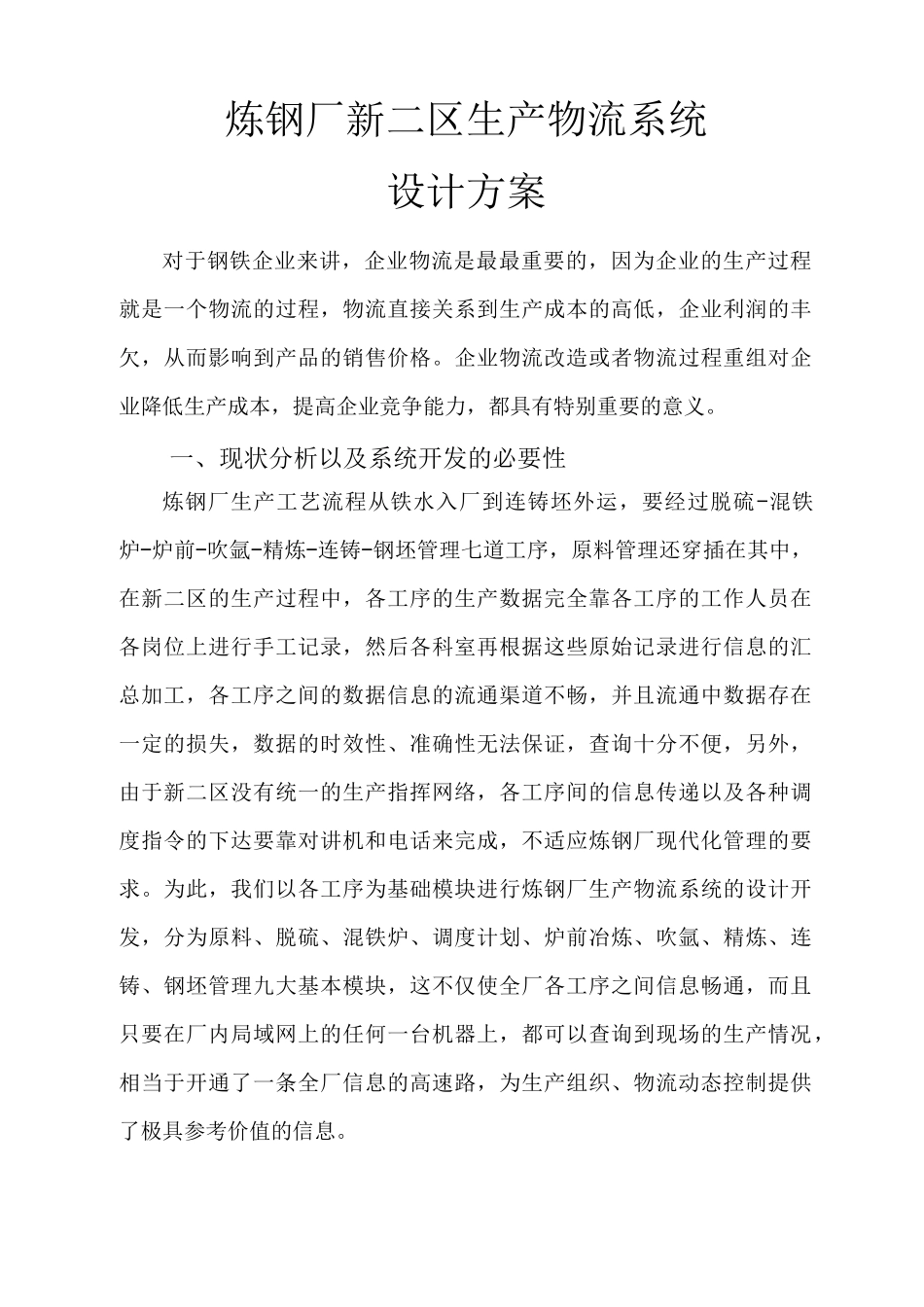

炼钢厂新二区生产物流系统设计方案对于钢铁企业来讲，企业物流是最最重要的，因为企业的生产过程就是一个物流的过程，物流直接关系到生产成本的高低，企业利润的丰欠，从而影响到产品的销售价格。企业物流改造或者物流过程重组对企业降低生产成本，提高企业竞争能力，都具有特别重要的意义。一、现状分析以及系统开发的必要性炼钢厂生产工艺流程从铁水入厂到连铸坯外运，要经过脱硫-混铁炉-炉前-吹氩-精炼-连铸-钢坯管理七道工序，原料管理还穿插在其中，在新二区的生产过程中，各工序的生产数据完全靠各工序的工作人员在各岗位上进行手工记录，然后各科室再根据这些原始记录进行信息的汇总加工，各工序之间的数据信息的流通渠道不畅，并且流通中数据存在一定的损失，数据的时效性、准确性无法保证，查询十分不便，另外，由于新二区没有统一的生产指挥网络，各工序间的信息传递以及各种调度指令的下达要靠对讲机和电话来完成，不适应炼钢厂现代化管理的要求。为此，我们以各工序为基础模块进行炼钢厂生产物流系统的设计开发，分为原料、脱硫、混铁炉、调度计划、炉前冶炼、吹氩、精炼、连铸、钢坯管理九大基本模块，这不仅使全厂各工序之间信息畅通，而且只要在厂内局域网上的任何一台机器上，都可以查询到现场的生产情况，相当于开通了一条全厂信息的高速路，为生产组织、物流动态控制提供了极具参考价值的信息。二、系统开发方法与原则1．开发思路本系统采用先进的开发思想和方法，制订全面、系统、科学的开发方案，确保开发出的新系统具有良好的可管理性、可用性和可维护性。基于生命周期法和快速原型法的优缺点，本系统开发利用软件工程化的思想和方法，借助先进的开发工具，在系统分析和设计阶段采用生命周期法，在系统实现阶段采用快速原型法，使系统开发具有较高的质量和效率。2．开发原则（1）先进性原则采用新思想、新技术，使目标系统起步在较高的技术水平，以使系统具有较长的寿命期。（2）整体性原则具有较大的扩展空间，可与后续的开发实现无缝连接，因此设计时必须全面考虑系统的各个方面。（3）成长性原则系统的开发要考虑将来的变化和扩充，要考虑企业的发展。4）经济性和安全性原则以合理的性能价格比选择硬件配置，由于该系统要和现场PLC连接,在PLC与该系统之间安装硬件防火墙，确保PLC与该系统之间通讯方式为单向。三、系统结构及其功能1．原料管理：包括进入炼钢厂新二区的各工序所使用的全部原料从地磅开始，到各种原料的入库、各车间领用、外调、库存管理。2．脱硫工序：负责铁厂来的铁水的生产，包括铁水炉号、罐号、脱前脱后成份、压力、处理方式及原因、加料、脱硫剂成份、皮重、毛重等信息，其中加料量、喷吹压力、罐顶压力、悬浮压力、下料时间从PLC上自动采集，并将炉号、罐号、铁水成份、进站铁水温度、脱后铁水温度，信息自动显示到混铁炉工序。3．混铁炉工序：根据脱硫传递的信息，将铁水进混铁炉，动态计算出每个混铁炉的存铁量和铁水成份，并将铁水成份、温度自动传递到炉前工艺微机显示，为炉前冶炼提供有价值的参考依据。4．调度计划：由当班调度下达本班生产计划，包括炉座（预留）、炉号、炉龄、计划钢种、计划连铸（预留）、计划规格、是否进精炼信息发送到对应转炉的微机，并在转炉和吹氩、精炼的单显电子屏上显示，使调度指令快速醒目地传递到相应工序。5．炉前工艺：采集铁水、废钢、铁块装入量，自动接收调度和混铁炉发送的冶炼计划、铁水成份、铁水温度，自动从PLC上采集冶炼过程中辅料加入量、开吹时间、放钢时间、拉碳次数、拉碳温度、放钢温度（人工输入，炉前将每炉的各种合金加入量，溅渣效果、溅渣时间（自采）、钢水量（自采）、氮气消耗（自采）、氧气消耗（自采）等信息输入微机，并把炉号、钢种信息发送到吹氩工艺。（炉号、钢种、出钢口次数（人工输入）、枪龄（人工输入）、氧压曲线、供氧时间、终渣情况（人工输入）、喷溅、返干。6．吹氩工序：自动显示调度计划化炉前发送的信息，并自动采集光谱成份、炉后成份，从温度中间站上采集氩前、氩后温度，吹氩将加料情况、钢包状况、吹氩情况、氩气压力、氩气消耗、吹氩时间、...
