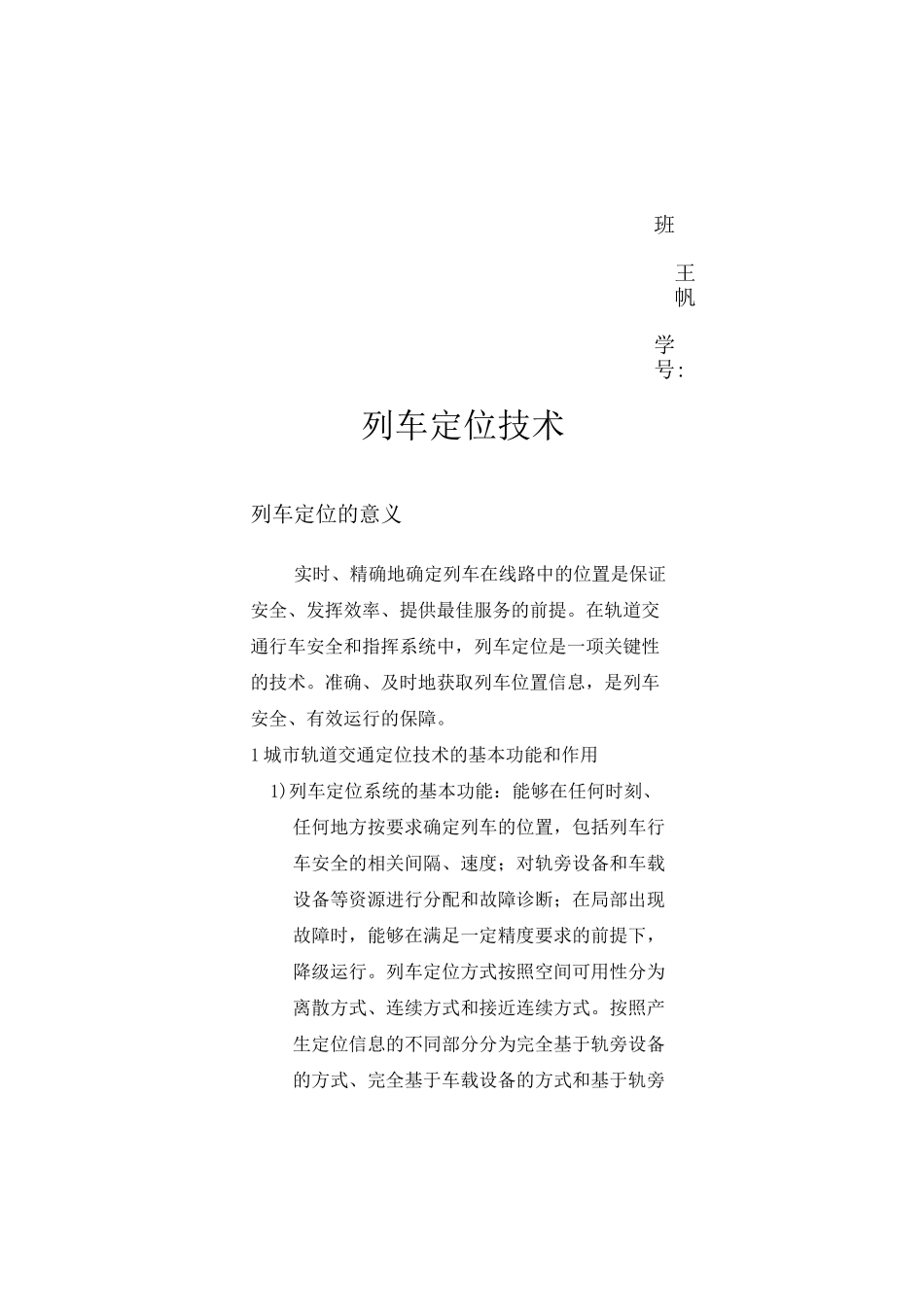

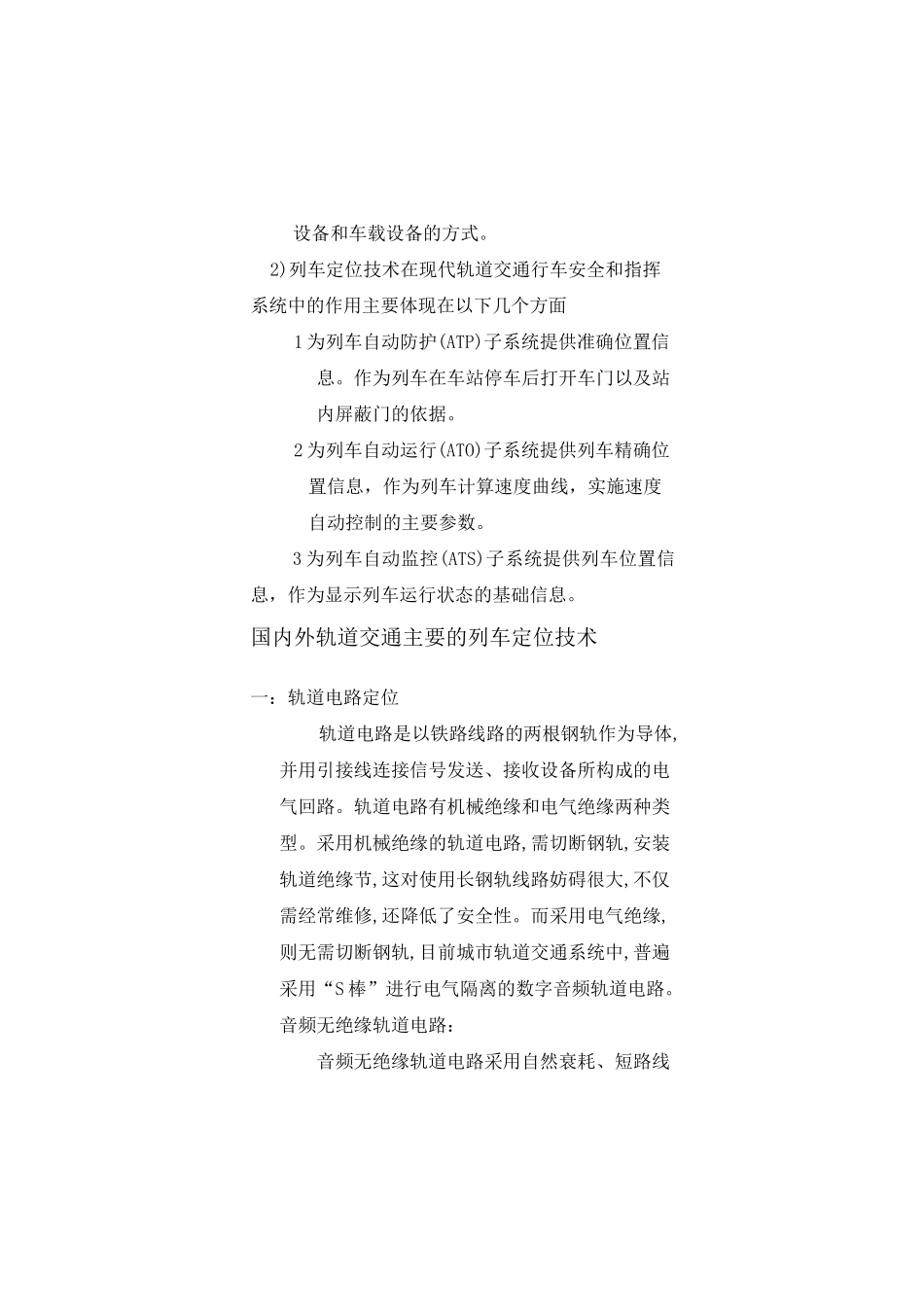

列车定位技术通信工程07-1班王帆学号:列车定位技术列车定位的意义实时、精确地确定列车在线路中的位置是保证安全、发挥效率、提供最佳服务的前提。在轨道交通行车安全和指挥系统中，列车定位是一项关键性的技术。准确、及时地获取列车位置信息，是列车安全、有效运行的保障。1城市轨道交通定位技术的基本功能和作用1)列车定位系统的基本功能：能够在任何时刻、任何地方按要求确定列车的位置，包括列车行车安全的相关间隔、速度；对轨旁设备和车载设备等资源进行分配和故障诊断；在局部出现故障时，能够在满足一定精度要求的前提下，降级运行。列车定位方式按照空间可用性分为离散方式、连续方式和接近连续方式。按照产生定位信息的不同部分分为完全基于轨旁设备的方式、完全基于车载设备的方式和基于轨旁设备和车载设备的方式。2)列车定位技术在现代轨道交通行车安全和指挥系统中的作用主要体现在以下几个方面1为列车自动防护(ATP)子系统提供准确位置信息。作为列车在车站停车后打开车门以及站内屏蔽门的依据。2为列车自动运行(ATO)子系统提供列车精确位置信息，作为列车计算速度曲线，实施速度自动控制的主要参数。3为列车自动监控(ATS)子系统提供列车位置信息，作为显示列车运行状态的基础信息。国内外轨道交通主要的列车定位技术一：轨道电路定位轨道电路是以铁路线路的两根钢轨作为导体,并用引接线连接信号发送、接收设备所构成的电气回路。轨道电路有机械绝缘和电气绝缘两种类型。采用机械绝缘的轨道电路,需切断钢轨,安装轨道绝缘节,这对使用长钢轨线路妨碍很大,不仅需经常维修,还降低了安全性。而采用电气绝缘,则无需切断钢轨,目前城市轨道交通系统中,普遍采用“S棒”进行电气隔离的数字音频轨道电路。音频无绝缘轨道电路：音频无绝缘轨道电路采用自然衰耗、短路线法等电气方法实现轨道区段的分割。目前广为采用的是S型连接音频轨道电路。S型音频轨道电路确保相邻轨道区段的信号互不干扰，同时平衡两条钢轨的牵引回流。在同一区段的音频信号发送端和接收端，由电容器C与两段钢轨组成调谐于某以轨道信号载频的LC并联谐振电路，从而使得该信号能够被加在区段上。同时，为了防止相邻轨道电路音频信号的串扰，也为了准确判断列车越过轨道电路边界，相邻数字轨道电路采用不同的载频。列车在线路中运行时，其所在的轨道电路会给出占用指示，对轨道电路占用状态的连续跟踪，也就实现了对列车在线路中所处位置的连续跟踪。并被选择接收。简单的说，无绝缘音频轨道电路法就是通过LC并联电路能选取出一定的谐振频率，而识别列车的频率用以列车定位的。二：测速定位法测速定位法是一种辅助定位方法。在轨道电路定位法定位法中，车在区间的始端还是终端是无法判断的，对列车定位时的最大误差就是一个区段的长度。为了得到较为准确的位置信息，在计算具体位置信息时通常要引入列车的即时速度信息。弓I入测速信息后大大减图1：数字音频轨道电路原理图小了定位的误差。目前使用较多的列车测速一般是：通过测量车轮转速，然后将车轮转速换算为列车直线速度。=770TYUII图2:编码里程仪测距原理列车车轮运动一周，编码里程计输出64个或128个脉冲。列车车轮运动一周，编码里程计输出的脉冲数越多，测速和／或测距精度越高。列车运动速度二单位时间内编码里程计输出的脉冲数x（n①/编码里程计每周输出的脉冲数）列车运动距离二编码里程计输出的脉冲数X（n①/编码里程计每周输出的脉冲数）式中①为列车车轮的直径。由于列车周而复始地运动，车轮轮径不断磨损，目前城市轨道交通系统中允许列车车轮的轮径范围为840mm〜770mm，因此①是个变量，要定期或不定期地进行修正。三：信标定位信标是安装在线路沿线反映线路绝对位置的物理标志。信标分有源信标和无源信标两种,有源信标可以实现车地的双向通信,无源信标类似于非接触式IC卡,在列车经过信标所在位置时,车载天线发射的电磁波激励信标工作,并传递绝对位置信息给列车。城市轨道交通系统中所使用的信标大部分为无源信标,安装在轨道沿线。信标的作用是为列车提供精确的绝对位置参考点（也可以提供线路的坡度、弯度等其它信息）。由于信标提供的位置精...
