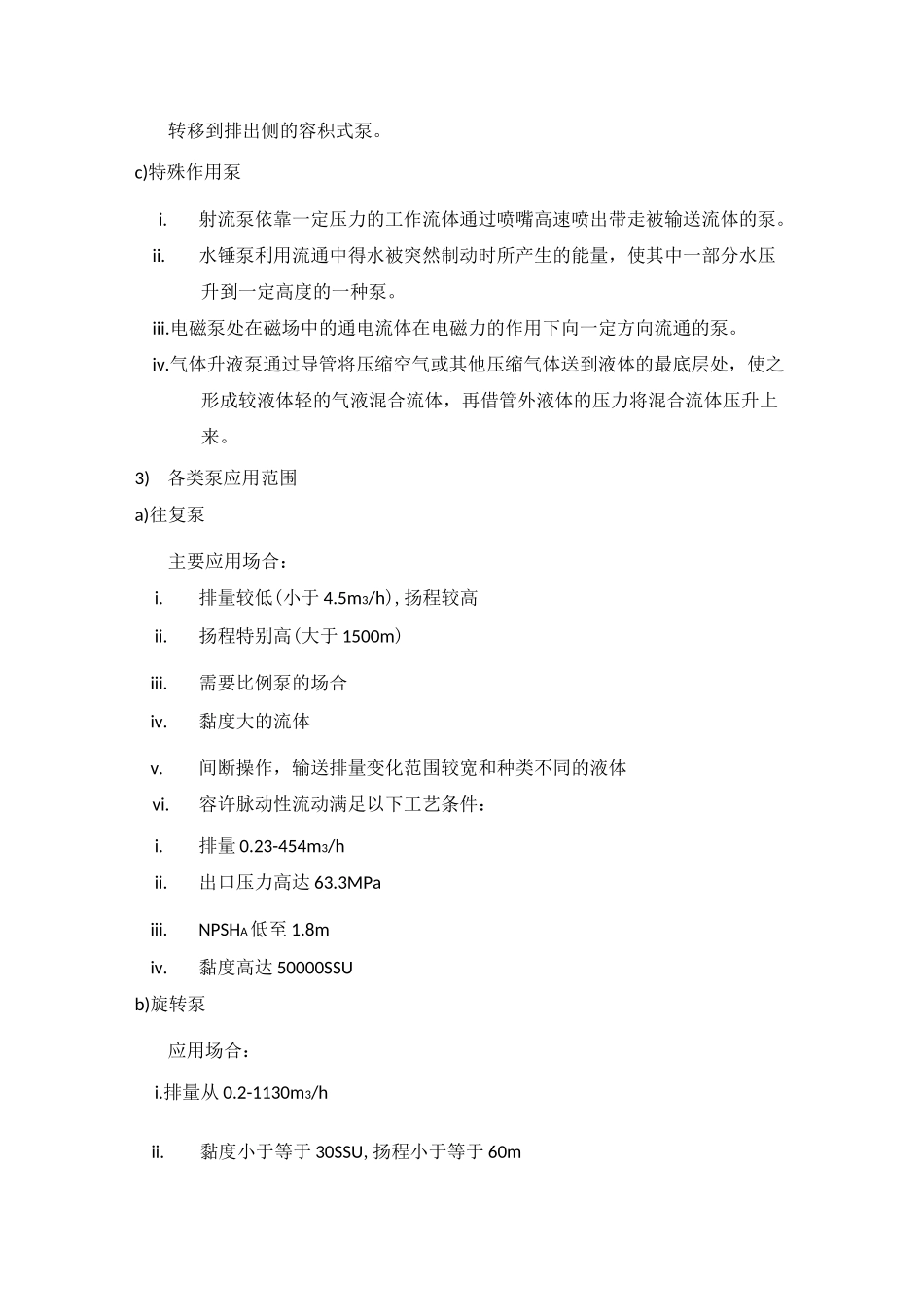

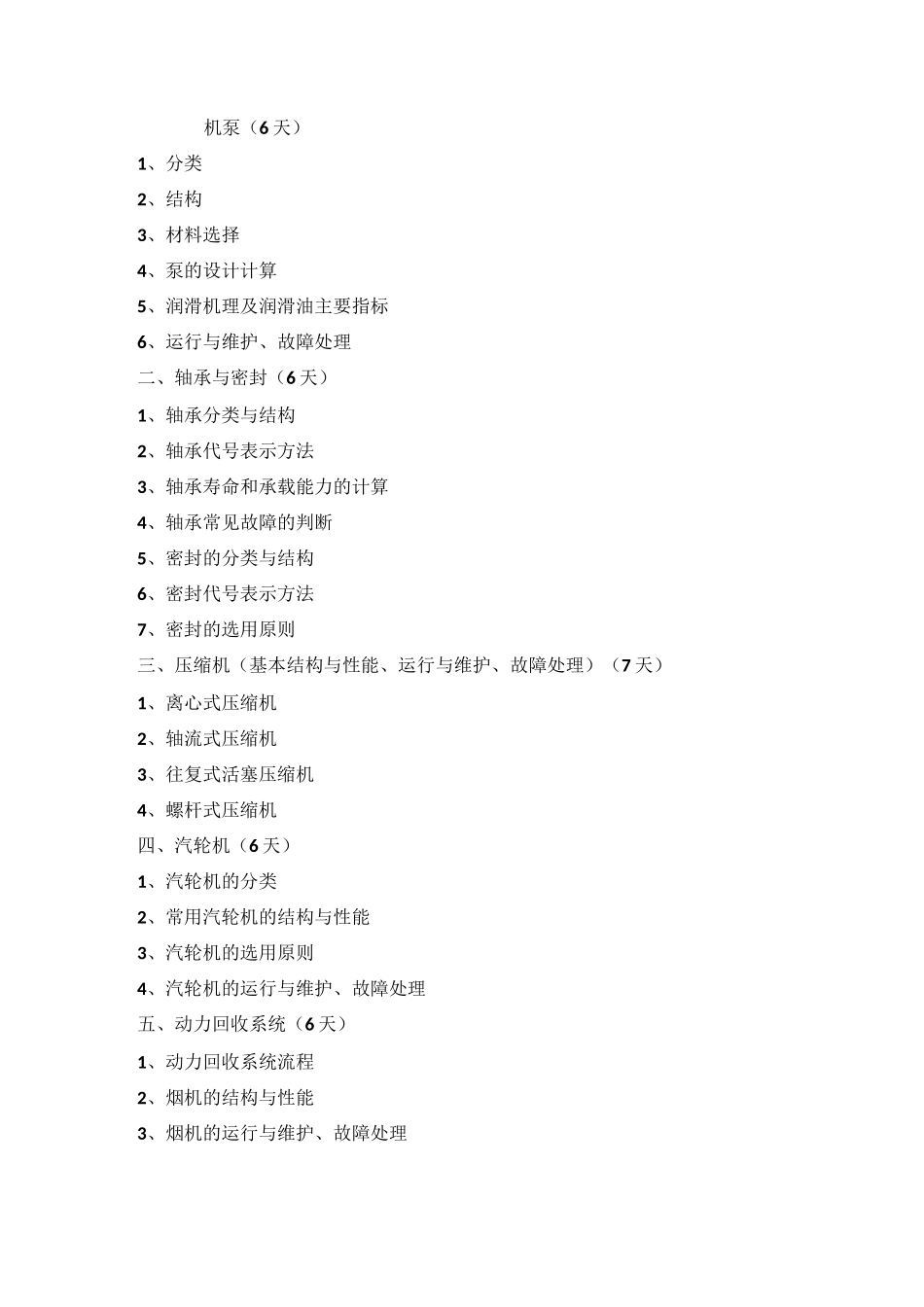

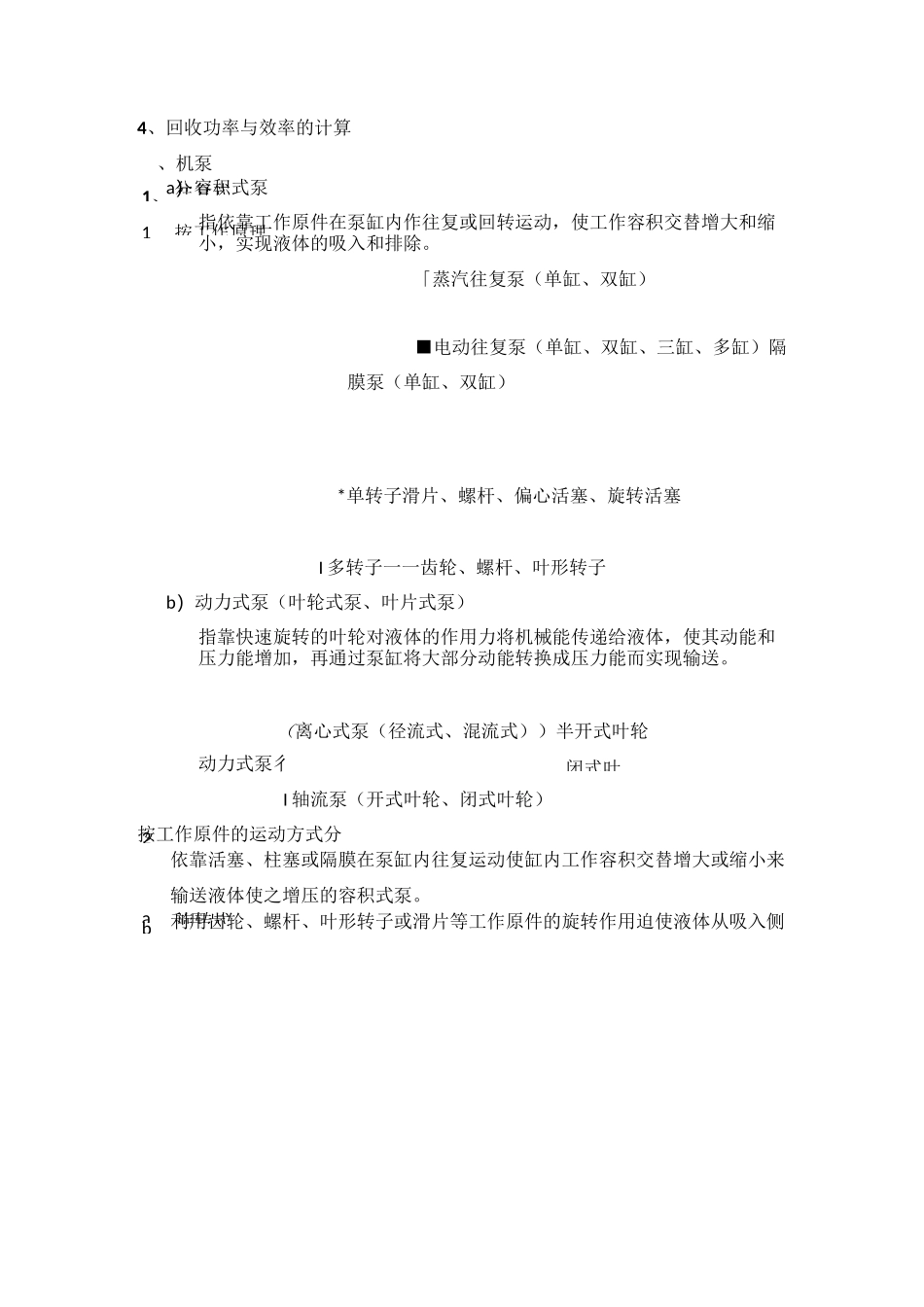

机泵（6天）1、分类2、结构3、材料选择4、泵的设计计算5、润滑机理及润滑油主要指标6、运行与维护、故障处理二、轴承与密封（6天）1、轴承分类与结构2、轴承代号表示方法3、轴承寿命和承载能力的计算4、轴承常见故障的判断5、密封的分类与结构6、密封代号表示方法7、密封的选用原则三、压缩机（基本结构与性能、运行与维护、故障处理）（7天）1、离心式压缩机2、轴流式压缩机3、往复式活塞压缩机4、螺杆式压缩机四、汽轮机（6天）1、汽轮机的分类2、常用汽轮机的结构与性能3、汽轮机的选用原则4、汽轮机的运行与维护、故障处理五、动力回收系统（6天）1、动力回收系统流程2、烟机的结构与性能3、烟机的运行与维护、故障处理1、分1按工作原理a往复式闭式叶2b旋转式4、回收功率与效率的计算、机泵a）容积式泵指依靠工作原件在泵缸内作往复或回转运动，使工作容积交替增大和缩小，实现液体的吸入和排除。「蒸汽往复泵（单缸、双缸）■电动往复泵（单缸、双缸、三缸、多缸）隔膜泵（单缸、双缸）*单转子滑片、螺杆、偏心活塞、旋转活塞I多转子一一齿轮、螺杆、叶形转子b）动力式泵（叶轮式泵、叶片式泵）指靠快速旋转的叶轮对液体的作用力将机械能传递给液体，使其动能和压力能增加，再通过泵缸将大部分动能转换成压力能而实现输送。（离心式泵（径流式、混流式））半开式叶轮动力式泵彳I轴流泵（开式叶轮、闭式叶轮）按工作原件的运动方式分依靠活塞、柱塞或隔膜在泵缸内往复运动使缸内工作容积交替增大或缩小来输送液体使之增压的容积式泵。利用齿轮、螺杆、叶形转子或滑片等工作原件的旋转作用迫使液体从吸入侧转移到排出侧的容积式泵。c)特殊作用泵i.射流泵依靠一定压力的工作流体通过喷嘴高速喷出带走被输送流体的泵。ii.水锤泵利用流通中得水被突然制动时所产生的能量，使其中一部分水压升到一定高度的一种泵。iii.电磁泵处在磁场中的通电流体在电磁力的作用下向一定方向流通的泵。iv.气体升液泵通过导管将压缩空气或其他压缩气体送到液体的最底层处，使之形成较液体轻的气液混合流体，再借管外液体的压力将混合流体压升上来。3)各类泵应用范围a)往复泵主要应用场合：i.排量较低(小于4.5m3/h),扬程较高ii.扬程特别高(大于1500m)iii.需要比例泵的场合iv.黏度大的流体v.间断操作，输送排量变化范围较宽和种类不同的液体vi.容许脉动性流动满足以下工艺条件：i.排量0.23-454m3/hii.出口压力高达63.3MPaiii.NPSHA低至1.8miv.黏度高达50000SSUb)旋转泵应用场合：i.排量从0.2-1130m3/hii.黏度小于等于30SSU,扬程小于等于60miii.黏度为50-70SSU，扬程小于等于150miv.黏度大于70SSU,扬程小于等于360mv.黏度小于等于500000SSUvi.NPSHA低至0.9mvii.流体中气体含量小于等于30%c)隔膜泵应用场合：i.输送液体需要极端精确的控制和计算ii.排量从0.001-5m3/hiii.出口压力可高达20MPaiv.NPSHA低至0.9md)离心泵i.排量自5-5000m3/hii.扬程可高达4200miii.温度-5-450°Ce)轴流泵流量范围180-360000m3/h，扬程20m以下2、泵的结构3、材料选择1)往复泵a)蒸汽直接作用的往复泵汽缸端(蒸汽动力缸)气缸：多数灰铸铁，当蒸汽温度大于200时，可用球墨铸铁或铸钢缸盖：铸铁活塞：铸铁活塞杆及配汽阀杆：碳钢，也可用不锈钢活塞杆盘根：编制石墨石棉盘根液缸端（活塞端）液缸：铸铁、铸钢液缸缸套：青铜或铸铁、铸钢活塞：青铜或铸铁、铸钢活塞杆：钢、青铜进出口阀：钢b）电动往复泵（活塞泵）参照柱塞泵要求2）螺杆泵泵体：铸铁或铸钢轴：锻钢螺杆：铸铁同步齿轮：锻钢3）齿轮泵泵体：灰铸铁、316L精钢齿轮：45#钢、40Cr钢主动轴：45#钢、40Cr钢从动轴：45#钢、40Cr钢4）柱塞泵及隔膜泵5）离心泵4、泵的设计计算1）往复泵a）泵的排量Q=A・SX3600p_每分钟往复次数（r/Mil）X行程〔沁X2S_60Q：排量，m3/hA：活塞面积，m2S：活塞速度。m/sb）液缸尺寸di=4•宾％d1：液缸直径，mds：气缸直径，mPs：蒸汽压力，MPaP1：液缸压力，MPaEm：机械效率2）齿轮泵容积排容：••二f…-V：容积排容，cm3/rW：齿轮宽度，cmd：齿轮顶园直径，cma：齿轮中心距，cm流量：二二二T|VVa:齿轮泵流量，m3/hVe:齿轮泵理论排容，m3/h丫...
