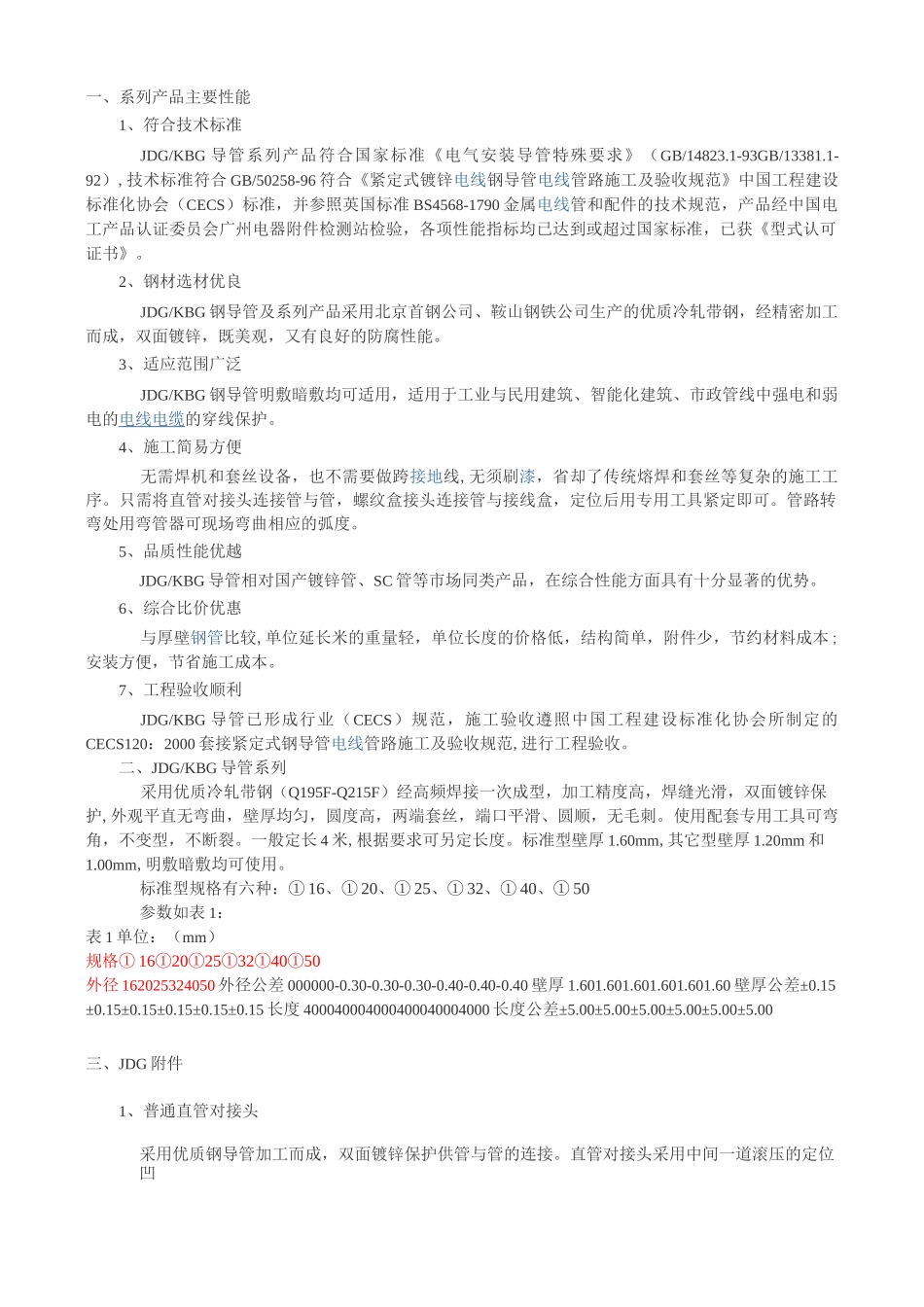

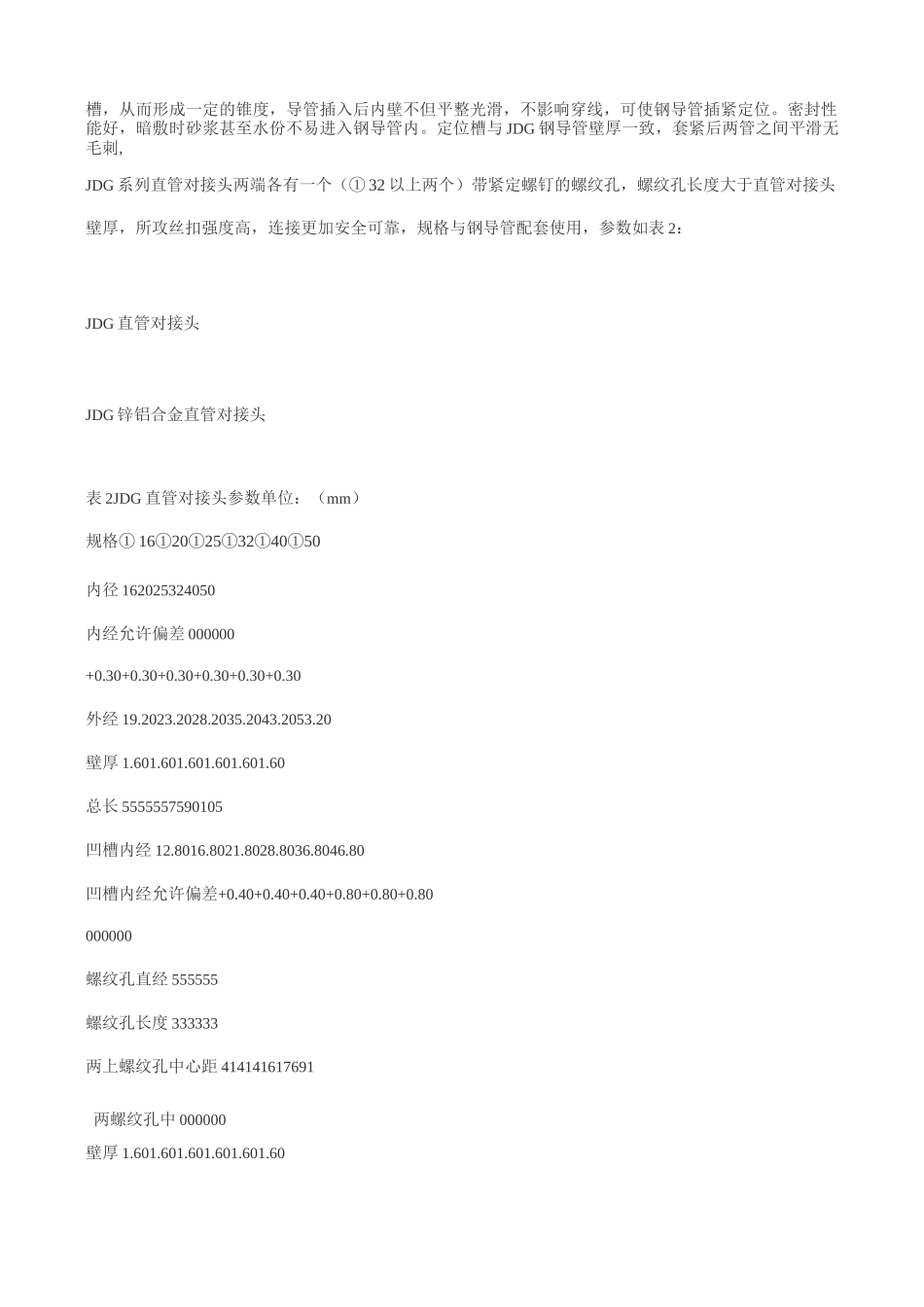

一、系列产品主要性能1、符合技术标准JDG/KBG导管系列产品符合国家标准《电气安装导管特殊要求》（GB/14823.1-93GB/13381.1-92）,技术标准符合GB/50258-96符合《紧定式镀锌电线钢导管电线管路施工及验收规范》中国工程建设标准化协会（CECS）标准，并参照英国标准BS4568-1790金属电线管和配件的技术规范，产品经中国电工产品认证委员会广州电器附件检测站检验，各项性能指标均已达到或超过国家标准，已获《型式认可证书》。2、钢材选材优良JDG/KBG钢导管及系列产品采用北京首钢公司、鞍山钢铁公司生产的优质冷轧带钢，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。3、适应范围广泛JDG/KBG钢导管明敷暗敷均可适用，适用于工业与民用建筑、智能化建筑、市政管线中强电和弱电的电线电缆的穿线保护。4、施工简易方便无需焊机和套丝设备，也不需要做跨接地线,无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。只需将直管对接头连接管与管，螺纹盒接头连接管与接线盒，定位后用专用工具紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。5、品质性能优越JDG/KBG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。6、综合比价优惠与厚壁钢管比较,单位延长米的重量轻，单位长度的价格低，结构简单，附件少，节约材料成本;安装方便，节省施工成本。7、工程验收顺利JDG/KBG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120：2000套接紧定式钢导管电线管路施工及验收规范,进行工程验收。二、JDG/KBG导管系列采用优质冷轧带钢（Q195F-Q215F）经高频焊接一次成型，加工精度高，焊缝光滑，双面镀锌保护,外观平直无弯曲，壁厚均匀，圆度高，两端套丝，端口平滑、圆顺，无毛刺。使用配套专用工具可弯角，不变型，不断裂。一般定长4米,根据要求可另定长度。标准型壁厚1.60mm,其它型壁厚1.20mm和1.00mm,明敷暗敷均可使用。标准型规格有六种：①16、①20、①25、①32、①40、①50参数如表1：表1单位：（mm）规格①16①20①25①32①40①50外径162025324050外径公差000000-0.30-0.30-0.30-0.40-0.40-0.40壁厚1.601.601.601.601.601.60壁厚公差±0.15±0.15±0.15±0.15±0.15±0.15长度400040004000400040004000长度公差±5.00±5.00±5.00±5.00±5.00±5.00三、JDG附件1、普通直管对接头采用优质钢导管加工而成，双面镀锌保护供管与管的连接。直管对接头采用中间一道滚压的定位凹两螺纹孔中000000槽，从而形成一定的锥度，导管插入后内壁不但平整光滑，不影响穿线，可使钢导管插紧定位。密封性能好，暗敷时砂浆甚至水份不易进入钢导管内。定位槽与JDG钢导管壁厚一致，套紧后两管之间平滑无毛刺,JDG系列直管对接头两端各有一个（①32以上两个）带紧定螺钉的螺纹孔，螺纹孔长度大于直管对接头壁厚，所攻丝扣强度高，连接更加安全可靠，规格与钢导管配套使用，参数如表2：JDG直管对接头JDG锌铝合金直管对接头表2JDG直管对接头参数单位：（mm）规格①16①20①25①32①40①50内径162025324050内经允许偏差000000+0.30+0.30+0.30+0.30+0.30+0.30外经19.2023.2028.2035.2043.2053.20壁厚1.601.601.601.601.601.60总长5555557590105凹槽内经12.8016.8021.8028.8036.8046.80凹槽内经允许偏差+0.40+0.40+0.40+0.80+0.80+0.80000000螺纹孔直经555555螺纹孔长度333333两上螺纹孔中心距414141617691壁厚1.601.601.601.601.601.60缩口处螺纹长度101010101010壁厚公差±0.15±0.15±0.15±0.15±0.15±0.15心允许偏差-0.30-0.30-0.30-0.30-0.30-0.302、螺纹锁接头和弯接头采用优质钢导管加工而成，双面镀锌保护，供管与盒连接使用。与导管连接处有一个（①32以上两个）带紧定螺钉的螺纹孔的结构尺寸与直管接头相同。与接线盒连接的一端，带有一个螺母和一个六角爪形锁母，安装时，爪形锁母扣在接线盒内侧，根母和六角锁母夹紧接线盒壁面即可，无须做跨接地线。参数如表3JDG螺纹锁接头JDG锌铝合金螺纹接头JDG90o弯接头表3JDG螺纹管接头参数单位：（mm）规格①16①20①25①32①40①50内径162025324050内经允许偏差000000+0.30+0.30+0.30+0.30+0...
