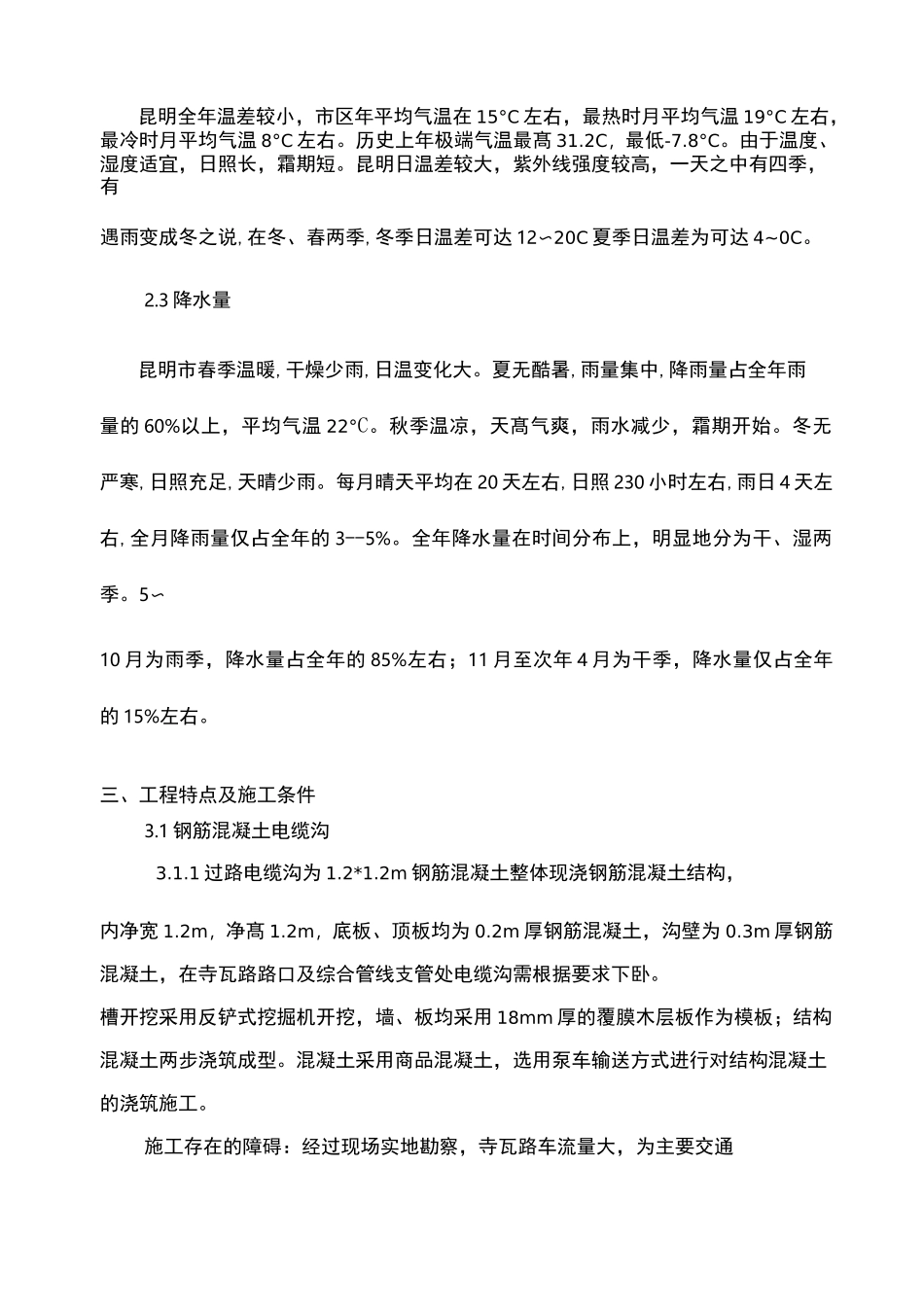

新建电缆沟、电缆管道敷设、电缆井专项施工方案第一章工程概况一、工程概况（一）施工范围施工内容包括新建配电综合楼外混凝土电缆沟、配电综合楼至监狱内混凝土电缆沟、电缆管道敷设、电缆井。混凝土电力沟位置概述：、电缆管道敷设包括：,电缆井包括：相关直线井、转角井、三通井、四通井。。二、工程气象水文地质简况2.1气象条件昆明属北纬低纬度亚热带-高原山地季风气候，由于受印度洋西南暖湿气流的影响，日照长、霜期短、年平均气温15°C,年均日照2200小时左右，无霜期240天以上。气候温和，夏无酷暑，冬无严寒，四季如春，气候宜人，年降水量1035mm，具有典型的温带气候特点，城区温度在0〜29C之间，年温差为全国最小。2.2气温昆明全年温差较小，市区年平均气温在15°C左右，最热时月平均气温19°C左右，最冷时月平均气温8°C左右。历史上年极端气温最髙31.2C，最低-7.8°C。由于温度、湿度适宜，日照长，霜期短。昆明日温差较大，紫外线强度较高，一天之中有四季，有遇雨变成冬之说,在冬、春两季,冬季日温差可达12〜20C夏季日温差为可达4~0C。2.3降水量昆明市春季温暖,干燥少雨,日温变化大。夏无酷暑,雨量集中,降雨量占全年雨量的60%以上，平均气温22°C。秋季温凉，天髙气爽，雨水减少，霜期开始。冬无严寒,日照充足,天晴少雨。每月晴天平均在20天左右,日照230小时左右,雨日4天左右,全月降雨量仅占全年的3--5%。全年降水量在时间分布上，明显地分为干、湿两季。5〜10月为雨季，降水量占全年的85%左右；11月至次年4月为干季，降水量仅占全年的15%左右。三、工程特点及施工条件3.1钢筋混凝土电缆沟3.1.1过路电缆沟为1.2*1.2m钢筋混凝土整体现浇钢筋混凝土结构，内净宽1.2m，净髙1.2m，底板、顶板均为0.2m厚钢筋混凝土，沟壁为0.3m厚钢筋混凝土，在寺瓦路路口及综合管线支管处电缆沟需根据要求下卧。槽开挖采用反铲式挖掘机开挖，墙、板均采用18mm厚的覆膜木层板作为模板；结构混凝土两步浇筑成型。混凝土采用商品混凝土，选用泵车输送方式进行对结构混凝土的浇筑施工。施工存在的障碍：经过现场实地勘察，寺瓦路车流量大，为主要交通干道，电缆沟横穿寺瓦路路段施工时须对交通实行管制分流。3.1.2电缆管沟工程基础按设计要求，电缆管沟砼采用商品砼，砼强度等级采用见下表：序号位置强度等级备注2012.34200JP/1650*咐7fflFr地下工程防水技术规建筑工程质量验收评讪12/范（GB50108-2008J钢筋焊接及验收规程（诚1口2葩\）0-2013）J*,-500U10'L2屮二卫Q门；"13!'L1垫层C152底板、墙身及顶板C253.1.3钢筋采用0-HPB300及0HRB400,焊条采用E43。3.1.4回填：沟壁两侧回填土在墙身混凝土达到规范规定的强度要求后进行，采用素土回填夯实。3.2电缆管道敷设3.2.1电缆管采用C-PVC管，分2层4列行车排管、3层4列行车排管、4层4列行车排管。3.2.2电缆管下为100mm厚C15混凝土，每隔两米设置管枕，当采用承接或卡扣连接时采用C20混凝土包封，宽度为400mm，髙度为最上层排管上100mm厚的包封厚度。大样图见下图：3.3电缆井3.3.1电缆井有直线井、转角井、三通井、四通井，底板为200mm厚C15混凝土垫层，井壁为240mmMU20砖M10砂浆砌筑砌体，底板及内壁15mm厚为1：2砂浆（5%防水剂）抹灰，部分井壁有预埋件。3.3.2砌体上为盖板，盖板使用C25混凝土浇筑，钢筋采用0-HPB300及0HRB400O3.3.3电缆井回填材料为石粉。大样图见下图:、编制依据电缆管沟工程施制依••：UcxjgL定统一标准（GB50好CC）-QQQO三205.混凝土结构工程施工质量验收规范(GB50204-2015)二、编制遵循原则在充分理解设计图纸和对现场进行细致考察的基础上，根据图纸会审提出的修改意见，本施工专项方案编制原则除按照常规施工项目的传统编制原则之外，针对本工程所处地理位置、施工特点、地质水文资料和设计的特殊要求，确定补充原则如下：1、各单项工程采用的施工方法及工艺必须是最成熟、最可靠、最有效的，以确保百分之百的成功率。2、突出科学管理施工中采用信息化管理是本施工组织设计编制的要点，主要体现在：工程进度节点的科学计划和工程质量的有效监控。3、合理进行施工总体部署，进度安排作到科学严密。4、施工组织设计的编制...
