变压器安装及架线(施工方案)1VIP免费

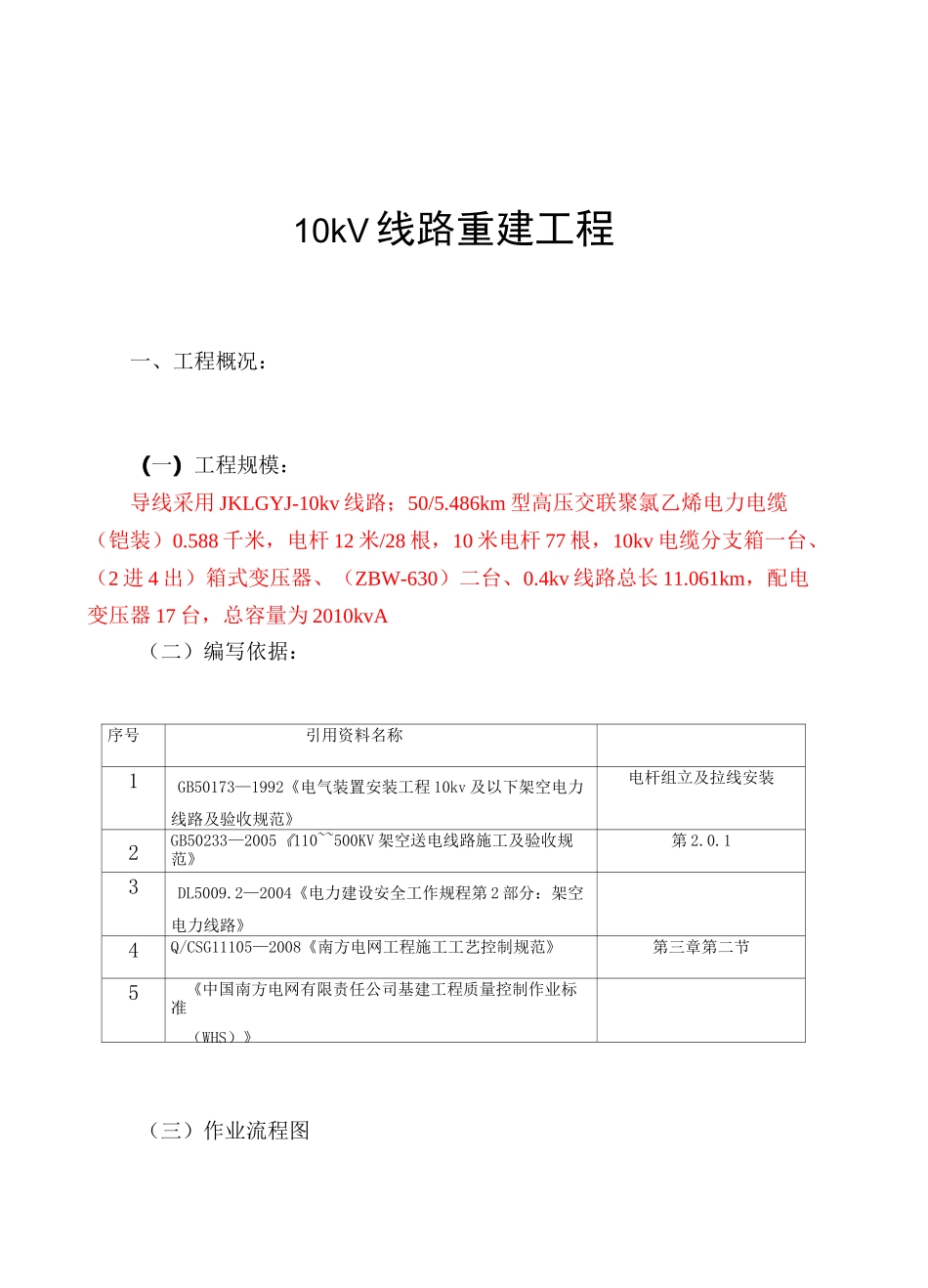

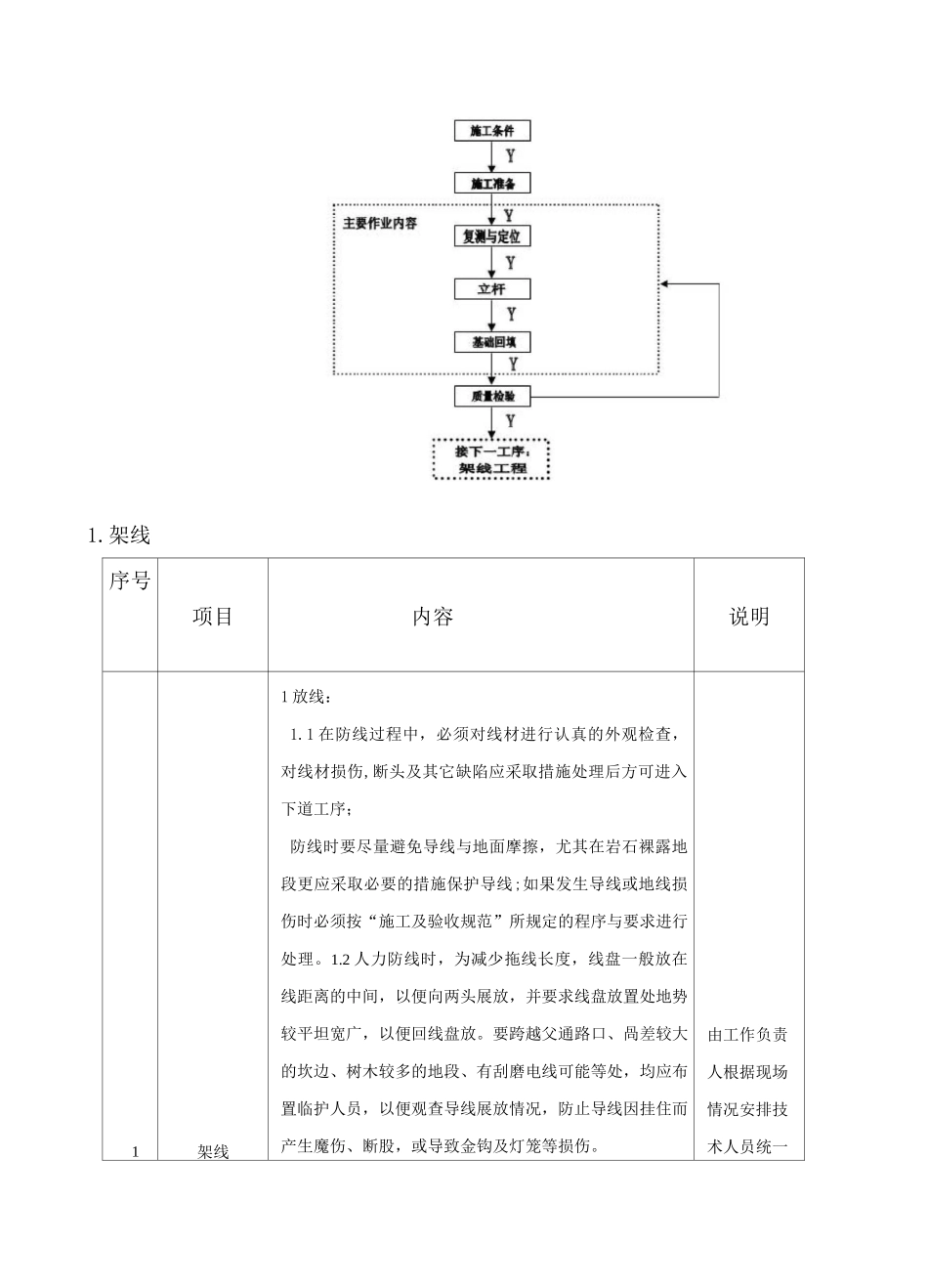

（此文档为Word格式，下载后可以任意编辑修改！）文件备案编号：）程名称编人批准审核施工方案编制日期：年月日10kV线路重建工程一、工程概况：（一）工程规模：导线采用JKLGYJ-10kv线路；50/5.486km型高压交联聚氯乙烯电力电缆（铠装）0.588千米，电杆12米/28根，10米电杆77根，10kv电缆分支箱一台、（2进4出）箱式变压器、（ZBW-630）二台、0.4kv线路总长11.061km，配电变压器17台，总容量为2010kvA（二）编写依据：序号引用资料名称1GB50173—1992《电气装置安装工程10kv及以下架空电力线路及验收规范》电杆组立及拉线安装2GB50233—2005《110~~500KV架空送电线路施工及验收规范》第2.0.13DL5009.2—2004《电力建设安全工作规程第2部分：架空电力线路》4Q/CSG11105—2008《南方电网工程施工工艺控制规范》第三章第二节5《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》（三）作业流程图1.架线序号项目内容说明1架线1放线：1.1在防线过程中，必须对线材进行认真的外观检查，对线材损伤,断头及其它缺陷应采取措施处理后方可进入下道工序；防线时要尽量避免导线与地面摩擦，尤其在岩石裸露地段更应采取必要的措施保护导线;如果发生导线或地线损伤时必须按“施工及验收规范”所规定的程序与要求进行处理。1.2人力防线时，为减少拖线长度，线盘一般放在线距离的中间，以便向两头展放，并要求线盘放置处地势较平坦宽广，以便回线盘放。要跨越父通路口、咼差较大的坎边、树木较多的地段、有刮磨电线可能等处，均应布置临护人员，以便观查导线展放情况，防止导线因挂住而产生魔伤、断股，或导致金钩及灯笼等损伤。由工作负责人根据现场情况安排技术人员统一指挥架线，协调各配合人员之间的工作，安排技术工人按规定程序、规范要求进行安装，现场质安员负责2.临时拉线的位置：紧线开始前应该在耐张杆塔受力的反方向预设临时增强杆塔的稳定性，抵消紧线时导线的一部分水平力和平衡单边挂线后的张力以防杆塔发生倾斜或变形；即杆塔上每一根架线都要敷设一根临时拉线，拉线的悬挂点应尽量靠近线点。3。垂观测挡选择：为保证施工质量，弧垂观测挡选择挡距较大，并力求两侧悬点高差较小及接近挡距的线挡;对于5挡及以下的耐张段，可选择靠近中间的大挡距观测弧垂；对6-12挡的耐张段落，至少选择两挡，且靠近两端的大挡距观测狐垂，但不宜选在有耐张塔的挡距内。对于12挡以上的耐张段，在耐张段两端及中间至少各选一个较大挡距观测弧垂。4•紧线：（1）紧线牵引钢绳与架线的连接应牢固，常用的有卡线器、线夹及绳套等边接方法；上扬、悬挂角或转角过大以及可能通过压接管的杆塔，要有临时监护人，各监视点应有可靠的通信工具，以监视紧线情况，防止发生意外。要注意架线可能又磨损、碰伤、掉槽及卡线等情况。（2）紧线操作应在白天进行、天气应无雾，雷及大风；紧线段得锚固杆塔已挂线完毕；指挥员在紧线前对工人员要进行详细分工，交待岗位、责任、任务、联系信号以及注意事项；紧线前应再次检查架线是否有未消除的邦线，是否有附加物及损坏尚未处理，或接头未接续等情况，应确保无影响紧线操作之处；5•附件安装：全部金具及绝缘子必须有厂合格证明书，并符合国家标准，非标准金具须符合设计图纸要求；五合格证明书者不得使用绝缘子及金具在安装前必须经过仔细的外观检查;对于绝缘子、伞裙不得有碰损、裂痕、等缺陷，且整体连接牢固；对于金具，应表面光滑，镀锌良好，无毛刺砂眼或变形，外观检查不合格者严禁使用；金具镀锌层有局部碰损、剥落或锌时，应除锈后补刷防锈漆；钢芯铝绞线装入线夹前须在导线表面与外层股同绞制方向紧密包缠铝包带,铝包带露出夹口下不应超过10mm,且端头应回到线夹内压紧2•变压器安装（更换）变压器台架施工1、变压器台架施工1.1首先要确认旧变压器所属10KV线路名称。1.2申请旧变压器所属10KV线路停电。1.3确定该10KV线路停电后经验电确定无电情况下，挂接地线。考虑低压用户有备用电源、倒送危险，除去10kv挂接地线外，低压0.4kv要挂接地。1.4施工人员进入工作区、工作区要设围栏、挂警告牌、非工作人员不得闯入、工作人员要戴安全帽、高空作业要扣...
