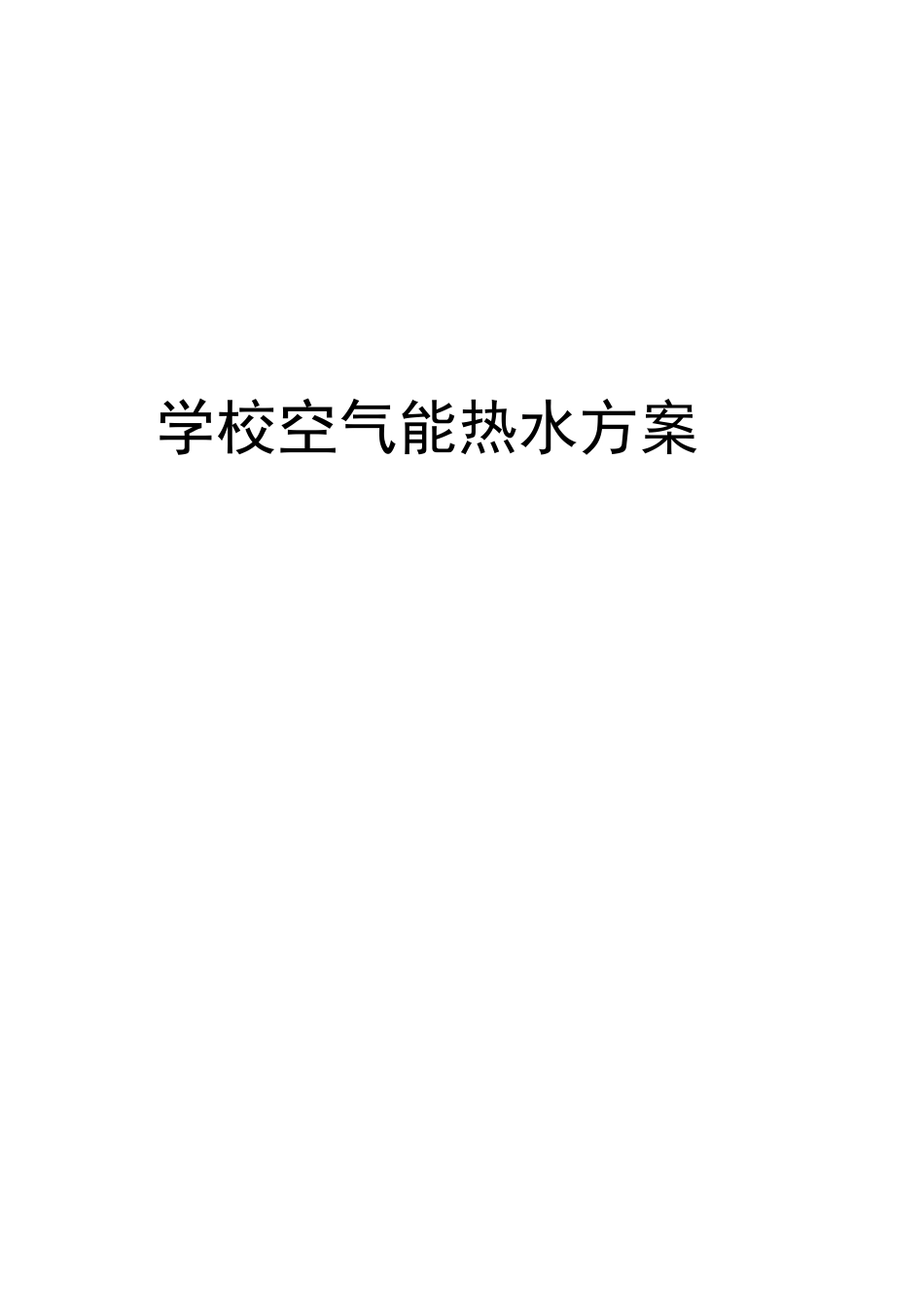

学校空气能热水方案VIP免费

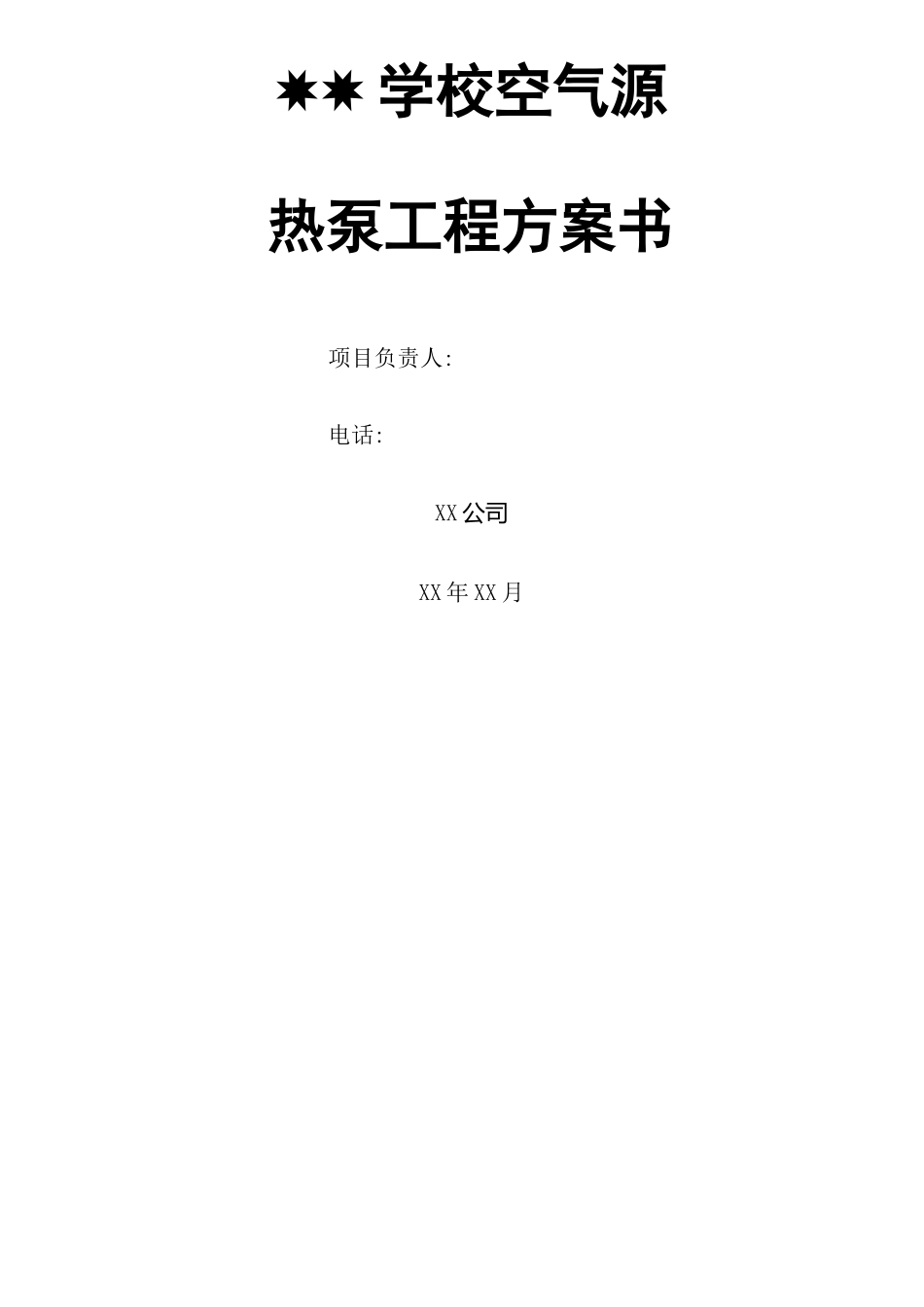

学校空气能热水方案XX学校空气源热泵工程方案书项目负责人:电话:XX公司XX年XX月公司简介目录、学生公寓基本情况XX学校是一所全日制公办职业学校，在校生数量XX人，学生热水改造公寓有2栋，所住寄宿生约2700人，具体情况见下表所示：层数房间数每间入住人数总人数女生公寓719781576男生公寓714181128每间宿舍内均设有单独的卫生间。目前学生公寓内无热水供应，学生洗澡需要到食堂开水房购买热水，并送回宿舍再进行洗浴，极不方便。作为直接消费者的学生希望学校能改善学校洗浴环境和条件，提高学生在校期间生活质量。二、技术方案设计说明书2.1工程概况学生宿舍热水系统设计采用空气源热泵热水系统。初步建议将机组与保温水箱安装在宿舍楼顶（宿舍屋顶承重经原房屋设计单位校核，若无法满足承重再考虑安装于地面）。2.2设计依据和参数2.2.1设计依据《给排水设计手册》中国建筑工业出版社，1988年第一版。《采暖与卫生工程施工及验收规范》GBJ242—82《建筑采暖卫生与煤气工程质量检验评定标准》GBJ302—88《工业管道工程施工及验收规范GBJ50235—97《安装工程质量检验评定手册》1990年第一版。《管道工程安装手册》1987年第一版。2.2.2设计参数夏季室外计算干球温度:24°C，夏季室外计算湿球温度：18°C；冬季室外计算干球温度:7C，冬季室外计算干球温度:6C；湖北省气象参数：全年平均气温17.4C；夏季平均气温（7、8月）30C；冬季平均气温（1月）5.1C；湖北省自来水最低温度为5°C,年平均自来水温度15°C。主机设备配置设计标准：额定工况条件下（环境温度20C，进水温度15°C），机组运行时间在8〜12小时之间；冬季最不利条件下，机组运行时间在12〜16小时之间。（按7°C条件）学生宿舍热水用水定额按每人每日30L热水计算。每天总消费人数女生公寓按照入住总人数的75%计算。男生公寓按照入住总人数的70%计算2.3设计说明2.3.1热水用量计算A、用水量女生学生公寓热水用量M1二使用人数X30L/人X75%（日同时使用系数）。男生学生公寓热水用量M2二使用人数X30L/人X70%（日同时使用系数）。女生公寓Ml=1576人X30L/人X75%=35460(L)男生公寓M2=1128人X30L/人X70%=23688(L)2.3.2热水负荷计算B、用水热负荷学生公寓每天所需热量Q为：(Q二C*M*At)热量值(Kcal)=水的比热(Kcal/Kg・°C)X日需水量(Kg)X水温差(£)女生公寓Ql=l*35460*(55-5)=1773000(Kcal)男生公寓Q2=l*23688*(55-5)=1184400(Kcal)2.3.3设备选型计算C、设备选型根据机组性能参数：每栋学生公寓热泵机组配置情况如下产品型号数量女生公寓CL-H-100K4台CL-H-50K1台男生公寓CL-H-100K3台2.4保温水箱容量计算1)贮水箱相关材料：①内箱：SUS304不锈钢板；②保温层：50mm厚聚安脂；③外护层：SUS201不锈钢；④水箱配，液位计，检查孔，清洗孔，溢流口等。为保证高峰期热水供应不受影响，容量选择如下：产品型号数量女生公寓12吨3台男生公寓12吨2台2.5用电负荷说明机组工作所需的动力电主电缆由校方安装至男生公寓及女生公寓主机安装处我方配电箱总空开上侧。机组总功率男生公寓40KW女生公寓30KW2.6水源说明机组工作水压要求0.2Mpa，如机组安装于楼顶，地面压力需大于0.5Mpa。冷水管要求：DN20附件附营业执照、税务登记证、组织机构代码证、检验报告。XX公司2014年3月
