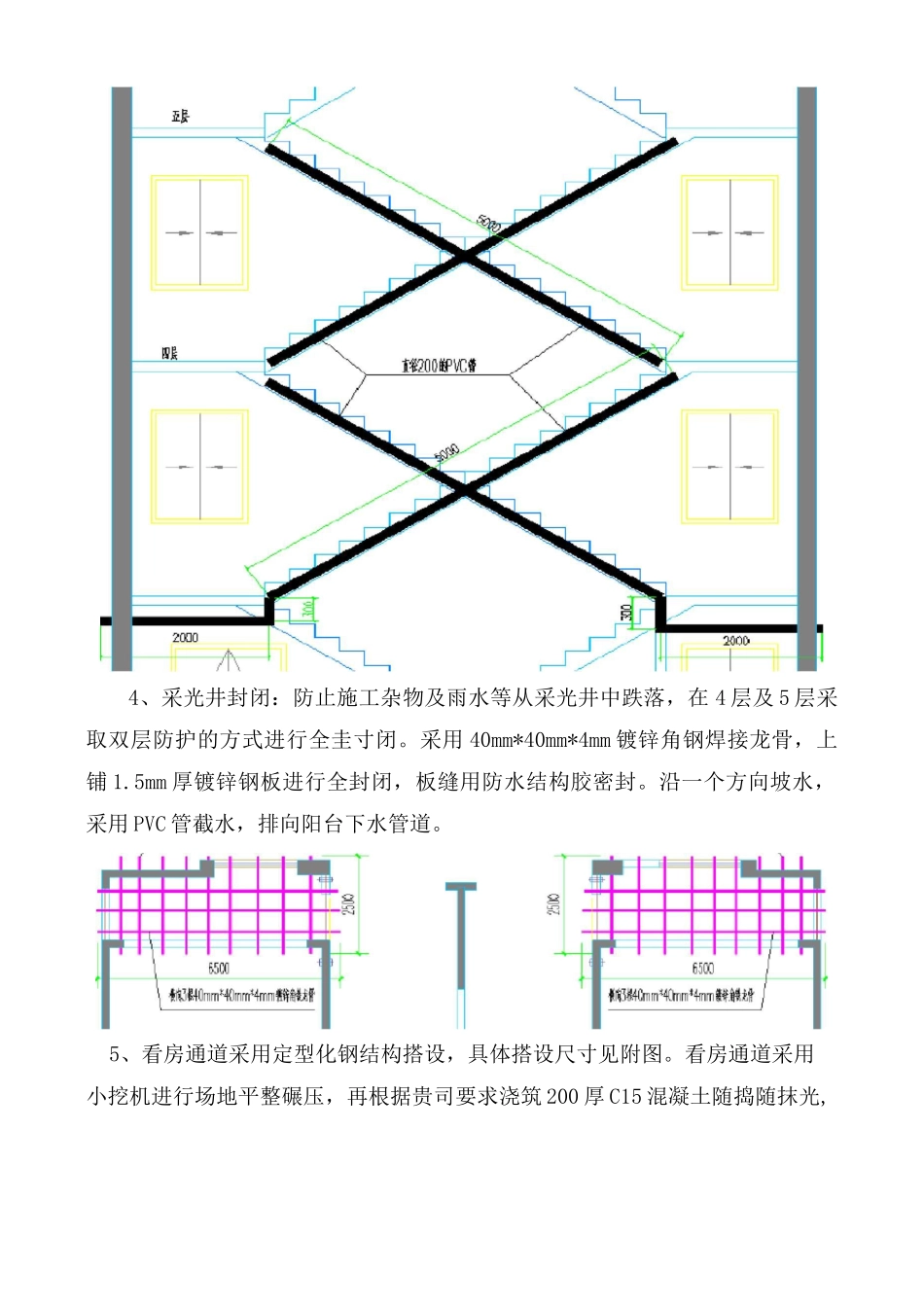

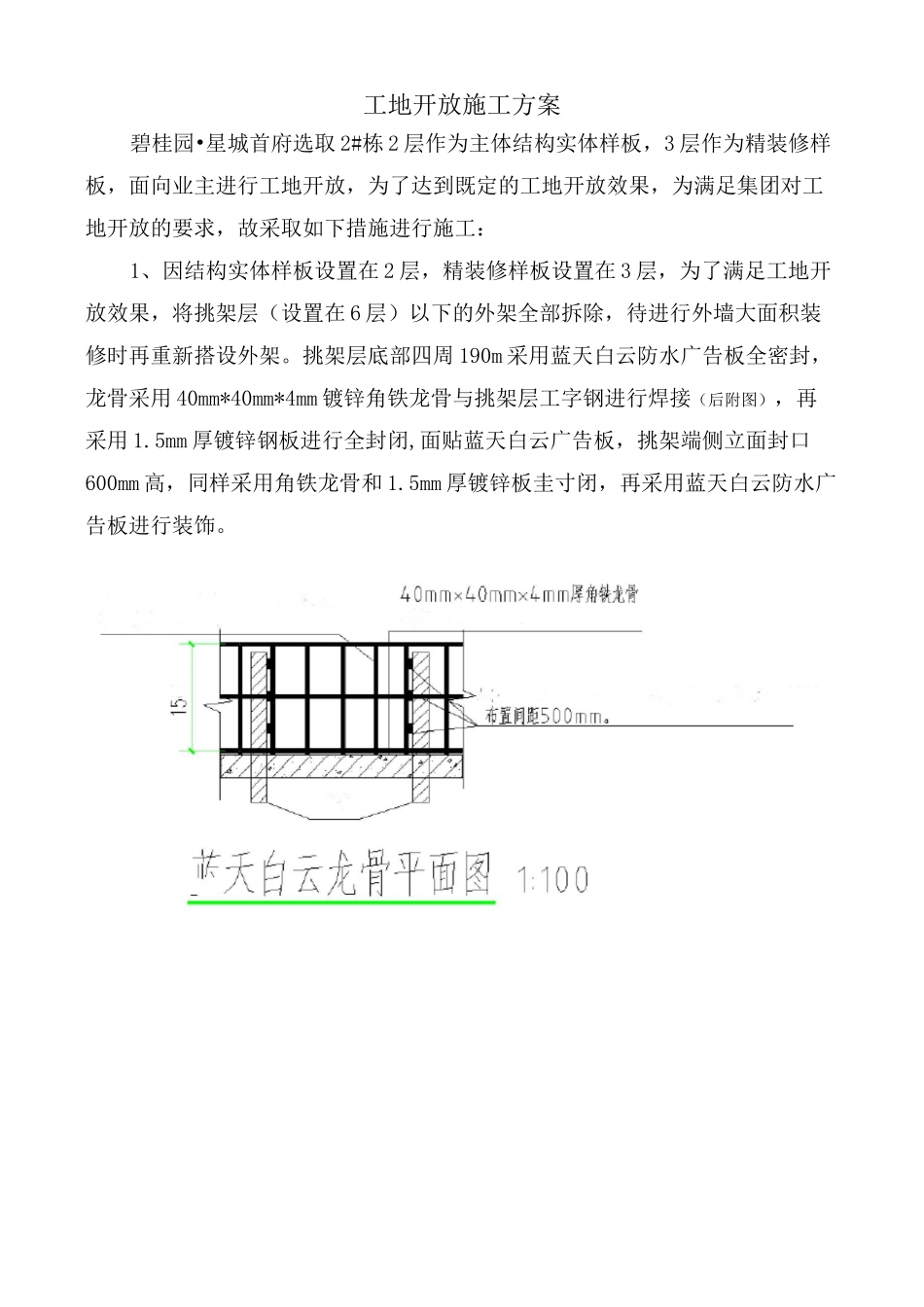

Xg工40mmx40mmx4rnrnM^^At屮〕「门M0m门＞：hnim厚禽钳?僦布置瞒兀0门工地开放施工方案碧桂园•星城首府选取2#栋2层作为主体结构实体样板，3层作为精装修样板，面向业主进行工地开放，为了达到既定的工地开放效果，为满足集团对工地开放的要求，故采取如下措施进行施工：1、因结构实体样板设置在2层，精装修样板设置在3层，为了满足工地开放效果，将挑架层（设置在6层）以下的外架全部拆除，待进行外墙大面积装修时再重新搭设外架。挑架层底部四周190m采用蓝天白云防水广告板全密封，龙骨采用40mm*40mm*4mm镀锌角铁龙骨与挑架层工字钢进行焊接（后附图），再采用1.5mm厚镀锌钢板进行全封闭,面贴蓝天白云广告板，挑架端侧立面封口600mm高，同样采用角铁龙骨和1.5mm厚镀锌板圭寸闭，再采用蓝天白云防水广告板进行装饰。1.4、采光井封闭：防止施工杂物及雨水等从采光井中跌落，在4层及5层采取双层防护的方式进行全圭寸闭。采用40mm*40mm*4mm镀锌角钢焊接龙骨，上铺1.5mm厚镀锌钢板进行全封闭，板缝用防水结构胶密封。沿一个方向坡水，采用PVC管截水，排向阳台下水管道。5、看房通道采用定型化钢结构搭设，具体搭设尺寸见附图。看房通道采用小挖机进行场地平整碾压，再根据贵司要求浇筑200厚C15混凝土随捣随抹光,内配双层双向直径8mm三级钢间距200mm，附图如下，通道地坪与地下室顶板500mm高差采用多孔砖砌筑200mm厚,挡墙外侧抹灰（附图）。49550§Flkm駅巧册扫t筮島由做諏贮鯛直社inm铜細片6、形象展示墙：3m高，长见附图，用40*40*4mm角铁做骨架，面层封1.5mm厚镀锌铁皮，间距3m用40*40*4mm角铁设置一道斜支撑，详见附图gI瓣辅mmMOmmMnini鞘朋帕H市置疋匿50加口WM图T1001B4ODgr57、通道进主楼降板处：砖砌一阶踏步，长3m高0.2m,砖上抹灰，平面40*80木方间距15cm铺设龙骨，龙骨上满铺一层模板，进楼处用直径48mm的钢管搭设支架，上固定木方，木方上铺设模板，再在模板上制作踏步，详见附图。ttSf280X200mm|木制楼端9長宽270®160mmXiflnun泌iuun泌时眾翔釦慚置-制壯朋鷄绷定解翹2214mm#模It8、楼梯间、分户隔、管道井离采用直径48mm钢管骨架，四周用顶丝固定,立杆间距90cm—道，横杆设置三道，上固定40*80木方，木方上钉模板。L!=!J77nj$心1mc二寸■~COIFg2859、飘窗、楼梯、沉箱用成品栏杆固1W28002200?3(0160Z^270钢管骨架间距900mm,两头用顶丝顶機板钢管骨架三道0x80mITI木方同距150mm1厶ee厚模板面层1；10010、三、四层楼面（墙面上翻200mm）、沉箱（墙面上翻300mm）满涂1.5mm厚聚合物水泥防水涂料11、二层A户及C户、公共部分所有顶棚、梁底及侧面刮两遍水泥浆。12、二楼所有外窗满挂绿藤，间距5cm—道，长度4m,上下用铁丝固定13、临时水电：采用25平方电缆做为主电缆，单独配置配电箱及电表，从一级配电房至3楼，长约200m；看房通道照明采用2.5平方电线，照明灯具采用普通的吸顶灯。临时给水采用PPR给水管。14、楼梯间采用PPR管道接楼层水排入指定地方，立管从四楼接至二楼，总高8.7m。15、定制高级安全帽60顶、服装60套
