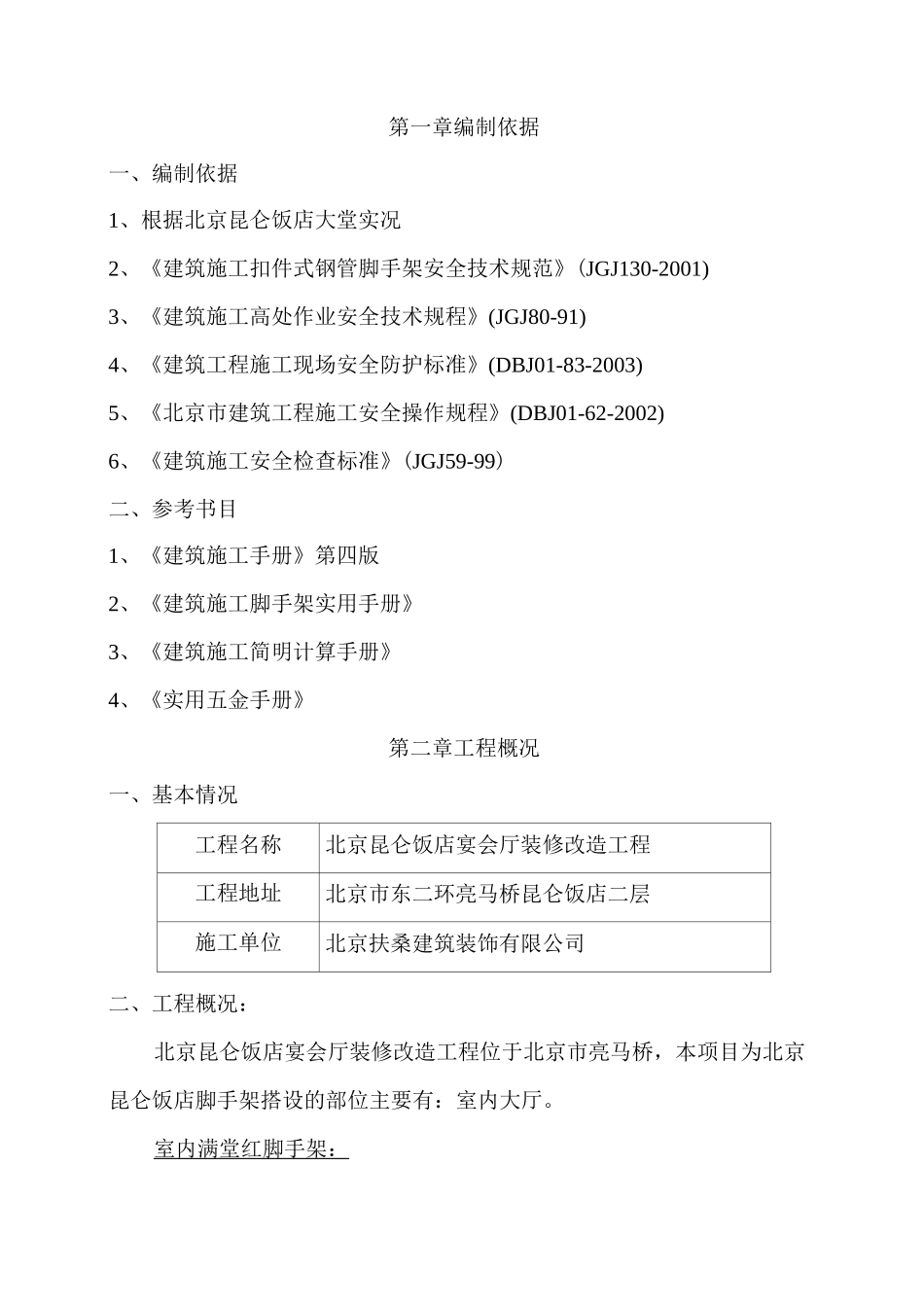

北京昆仑饭店宴会厅装修改造工程脚手架搭设搭建工程施工方案2012年12月25日第一章编制依据一、编制依据1、根据北京昆仑饭店大堂实况2、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)3、《建筑施工高处作业安全技术规程》(JGJ80-91)4、《建筑工程施工现场安全防护标准》(DBJ01-83-2003)5、《北京市建筑工程施工安全操作规程》(DBJ01-62-2002)6、《建筑施工安全检查标准》(JGJ59-99)二、参考书目1、《建筑施工手册》第四版2、《建筑施工脚手架实用手册》3、《建筑施工简明计算手册》4、《实用五金手册》第二章工程概况一、基本情况工程名称北京昆仑饭店宴会厅装修改造工程工程地址北京市东二环亮马桥昆仑饭店二层施工单位北京扶桑建筑装饰有限公司二、工程概况：北京昆仑饭店宴会厅装修改造工程位于北京市亮马桥，本项目为北京昆仑饭店脚手架搭设的部位主要有：室内大厅。室内满堂红脚手架：因室内需吊顶与水电、照明按室内深化设计的要求，结合实际使用的方便，采用满堂红脚手架，操作面满铺脚手板的搭设方法，立杆间距1.8米，横杆间距1.8米，纵向扫地杆采用直角扣件固定在距地面120mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。架子下方设置一道安全网，横杆纵杆连同剪刀撑固定，同时连接水平剪刀撑，每根立杆底部设置垫板，同时，在主楼出入口处设置运料及通行马道，其中室内标高6米，脚手架边缘距墙面完成不大于0.3米，架体与结构之间设置防护护栏，防止人员和材料自间隙坠落。三、项目组织管理机构根据该工程的规模特点，实施全面统一的组织管理，实现优质高效、安全、文明的管理目标，组织精干的管理班子。项目经理：……负责工程项目的总体协调工作技术负责人：负责工程施工技术、质量管理工作安全员：……专职脚手架施工安全管理工作班组长：……负责工程实话的具体施工安排第三章脚手架的设计与构造一、脚手架的选型1、本工程脚手架主要用于室内装饰施工，选用合乎规范标准的扣件式钢管脚手架。二、脚手架构造1、立杆纵向间距1.8米，横杆竖向步距为1.6米，相邻两排间距为1.8米。2、作业面满铺脚手板，上人处预留上人马道，下设置安全网。脚手架搭设顺序：基层处理……放线、铺脚手板---旋转纵向扫地杆---逐根树立立杆并与扫地杆扣紧---安装横向扫地杆与立杆和纵向扫地杆扣紧---放置第一步纵向水平杆与立杆扣紧---放置第一步横向水平杆---放置第二步纵横水平杆---按立杆加剪刀撑---加顶撑、100*100木方---铺脚手板。立杆搭设的构造要求：立杆接头采用对接扣件，相邻立杆的接头应错开布置，在不同的步距内各接头中心与相邻横杆的距离不宜搭于步距的三分之一，同步内相邻立杆的接头在高度方向上错开应大于500mm。纵横向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。上下楼层脚手架的立杆中心线保证一致。从、横向水下杆的构造要求：纵横向水平杆设置在立杆的内侧，并采用直角扣件与立杆扣紧，其长度不小于3跨，连接采用对接扣件连接，对接扣件应交错布置，两根相邻纵向水平杆的接头不应设在同跨或同步内，相邻接头水平距离不小于500mm，各接头中心至最近主节点的距离不应大于纵距的三分之一。纵横支撑的设置：支架四边与中间每隔四排支架应设置一道纵向剪刀撑，两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑由底至顶连续设置。杆件控头长度：杆件相交深处探头长度均应大于100mm以防杆件滑脱。扣件的安装：扣件规格必须与钢管外径相配套，在主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离应小于150mm,对接扣件应开口朝上或朝内，各杆伸出扣件盖板边缘的长度不小于100mm。木制手板的铺设：脚手板的宽度不宜小于200mm，厚度不应小于50mm，脚手板沿纵向应满铺，做到严密、牢固、铺平、铺稳、铺实，不得有超过500mm的间隙，脚手板用铁钉与100*100木方进行固定。脚手板采用对接形式，即对头铺设脚手板，对接接头设置在100*100木方上。注：本工程搭建脚手架为操作脚手架，不能作为承载脚手架使用。施工荷载取值不小于2KN/平米，不允许超过三层同时作业。第四章施工准备...
