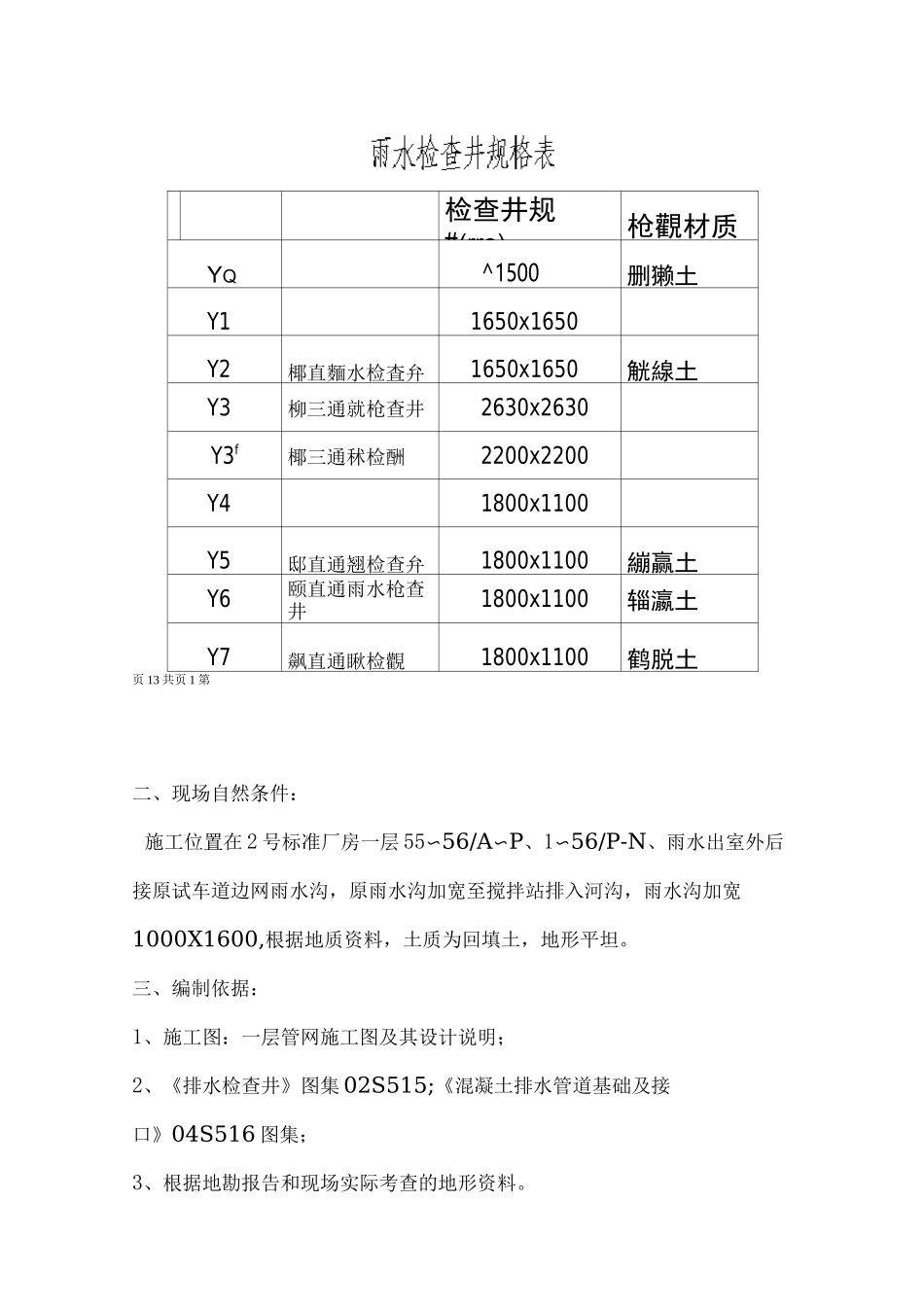

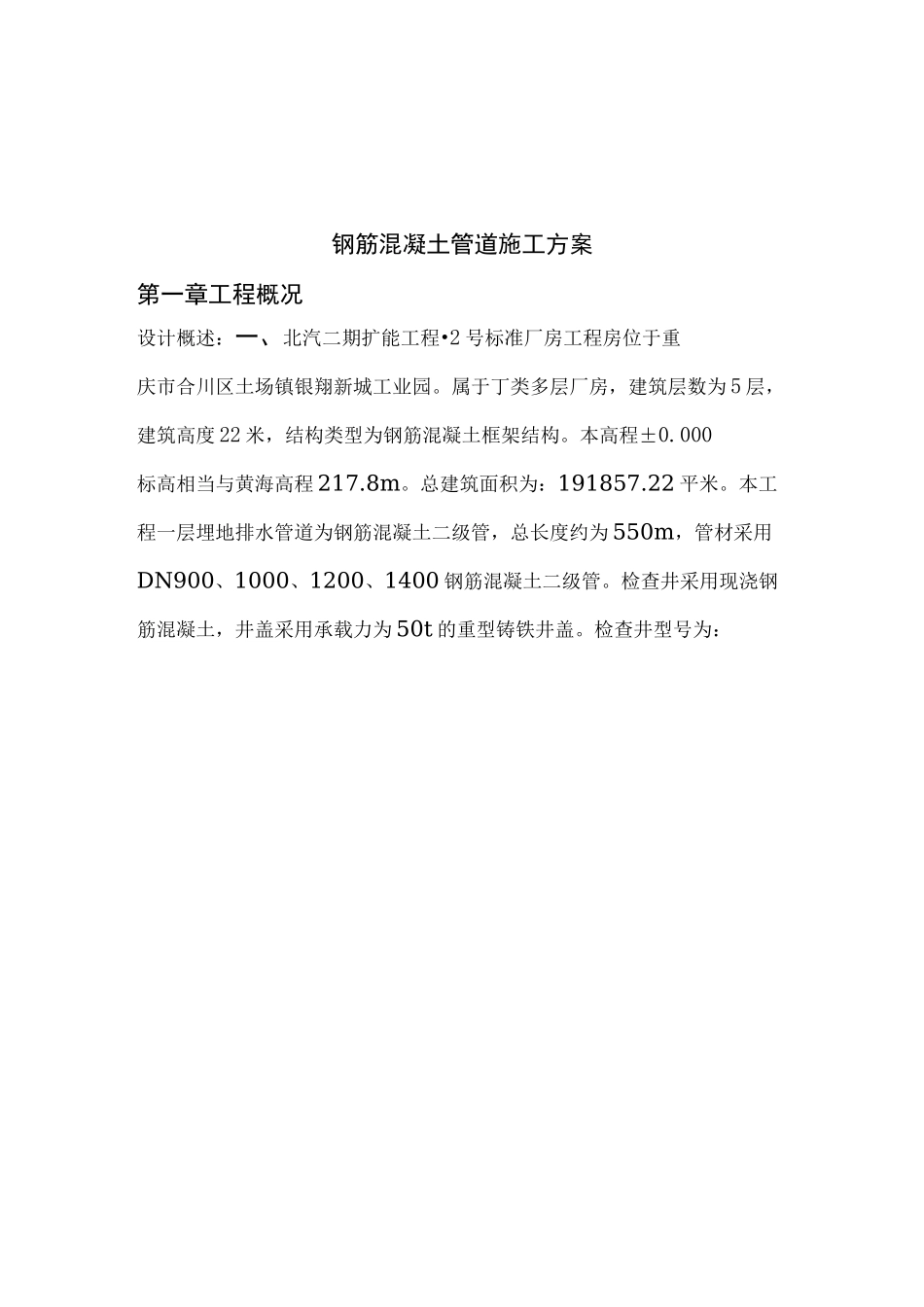

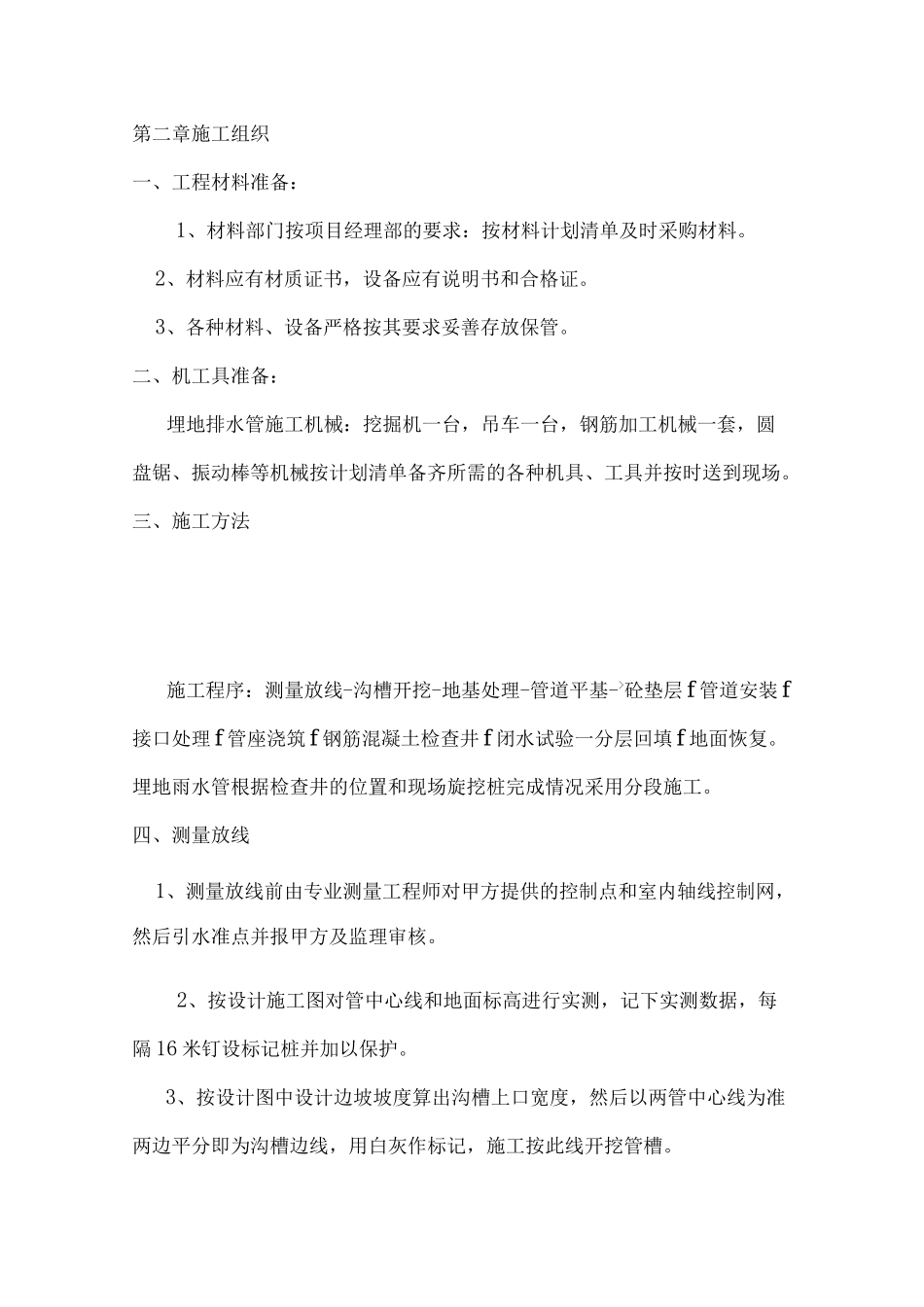

钢筋混凝土管道施工方案第一章工程概况设计概述：一、北汽二期扩能工程•2号标准厂房工程房位于重庆市合川区土场镇银翔新城工业园。属于丁类多层厂房，建筑层数为5层，建筑高度22米，结构类型为钢筋混凝土框架结构。本高程±0.000标高相当与黄海高程217.8m。总建筑面积为：191857.22平米。本工程一层埋地排水管道为钢筋混凝土二级管，总长度约为550m，管材采用DN900、1000、1200、1400钢筋混凝土二级管。检查井采用现浇钢筋混凝土，井盖采用承载力为50t的重型铸铁井盖。检查井型号为：检查井规#(rro)枪觀材质YQ^1500删獭土Y11650x1650Y2椰直麵水检査弁1650x1650觥線土Y3柳三通就枪查井2630x2630Y3f椰三通秫检酬2200x2200Y41800x1100Y5邸直通翘检查弁1800x1100繃赢土Y6颐直通雨水枪查井1800x1100辎瀛土Y7飙直通瞅检觀1800x1100鹤脱土页13共页1第二、现场自然条件：施工位置在2号标准厂房一层55〜56/A〜P、1〜56/P-N、雨水出室外后接原试车道边网雨水沟，原雨水沟加宽至搅拌站排入河沟，雨水沟加宽1000X1600,根据地质资料，土质为回填土，地形平坦。三、编制依据：1、施工图：一层管网施工图及其设计说明；2、《排水检查井》图集02S515;《混凝土排水管道基础及接口》04S516图集；3、根据地勘报告和现场实际考查的地形资料。第二章施工组织一、工程材料准备：1、材料部门按项目经理部的要求：按材料计划清单及时采购材料。2、材料应有材质证书，设备应有说明书和合格证。3、各种材料、设备严格按其要求妥善存放保管。二、机工具准备：埋地排水管施工机械：挖掘机一台，吊车一台，钢筋加工机械一套，圆盘锯、振动棒等机械按计划清单备齐所需的各种机具、工具并按时送到现场。三、施工方法施工程序：测量放线-沟槽开挖-地基处理-管道平基->砼垫层f管道安装f接口处理f管座浇筑f钢筋混凝土检查井f闭水试验一分层回填f地面恢复。埋地雨水管根据检查井的位置和现场旋挖桩完成情况采用分段施工。四、测量放线1、测量放线前由专业测量工程师对甲方提供的控制点和室内轴线控制网，然后引水准点并报甲方及监理审核。2、按设计施工图对管中心线和地面标高进行实测，记下实测数据，每隔16米钉设标记桩并加以保护。3、按设计图中设计边坡坡度算出沟槽上口宽度，然后以两管中心线为准两边平分即为沟槽边线，用白灰作标记，施工按此线开挖管槽。五、沟槽开挖按设计图纸的要求开挖沟槽，拟采用机械开挖，采用自然放坡的方法施工。管网施工分为56/A轴室内竖向排水管段，56〜55/A〜N地下排水管网段；P〜N/1〜56轴和室外延伸地下排水管网段；排水坡道为3%o。56〜55/A-N段设计底标高：215.7〜215.368m，埋地雨水管钢筋混凝土二级管直径为1000。P〜N/1〜56段设计管底标高为：214.968〜213.729m,埋地雨水钢筋混凝土二级管道直径为1200、1400。室外延伸段钢筋混凝土管径为1400，位置根据现场实际地形进行调整。1、开挖沟底比设计基底每侧加宽0.5米，由于现场为回填区域，放坡系数为1:0.75，以保证基础施工和管道安装有必要的操作空间，开挖弃土置于挖沟边线1.5米以外，以减少坑壁荷载，避免对坑壁的扰动，保证基坑稳定。2、沟槽开挖期间还将加强对其标高的的测量，以防止超挖，机械开挖至设计管底标高以上0.2米时，即停止机械作业，改用人工清理开挖至设计标高。沟底采用机械进行反复碾压。六、砼雨水管基1、钢筋混凝土二级管道基础按《混凝土排水管道基础及接口》04S516图集第17页实施，混凝土采用C20浇筑。2、回填区域基槽开挖夯实后。报监理验槽合格后，重新放线定位，采用电子经纬仪控制管道中心线；用水准仪直接架在沟底测量，每8米一个测站，控制高程，钉设中心桩及高程控制桩，核准后及时准备支模浇筑砼垫层。砼雨水管基分两次浇捣，第一次浇捣到管底，用平板振动器振实、抹平；第二次浇捣管座砼，用插入式振动棒振实。时，方可进行安管、接口，然后进行第平基砼抗压强度大于5N/mm2二次砼浇捣。第二次浇捣砼时，用钢钎先将平基砼面凿毛并冲洗干净，将管子与平基砼面接触的部位用高强度砂浆填满、捣实，再浇捣砼。七、管道安装养护待垫层强度满要求后，用墨斗弹放管道中线进行管道安装。安管前检验管道...
