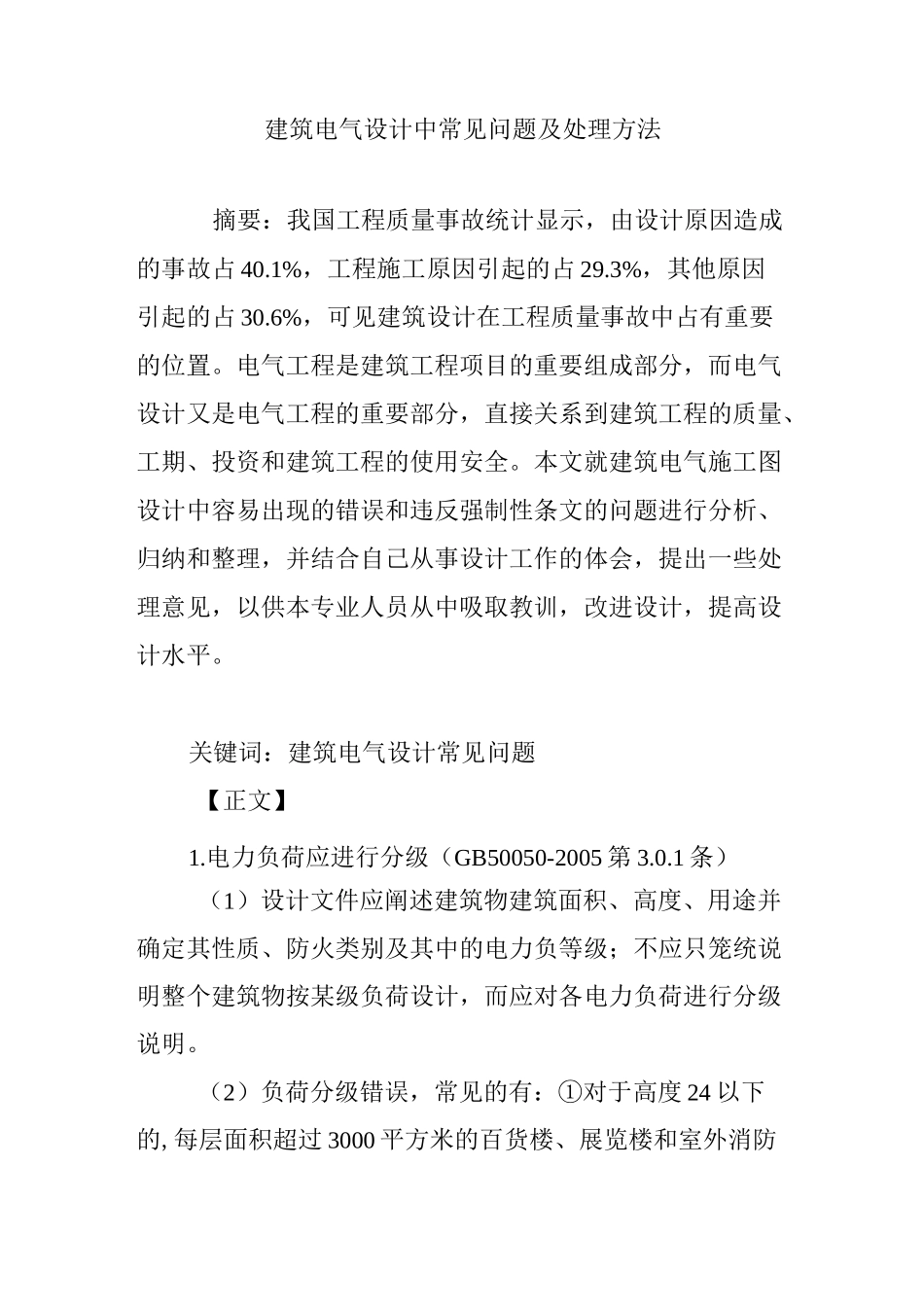

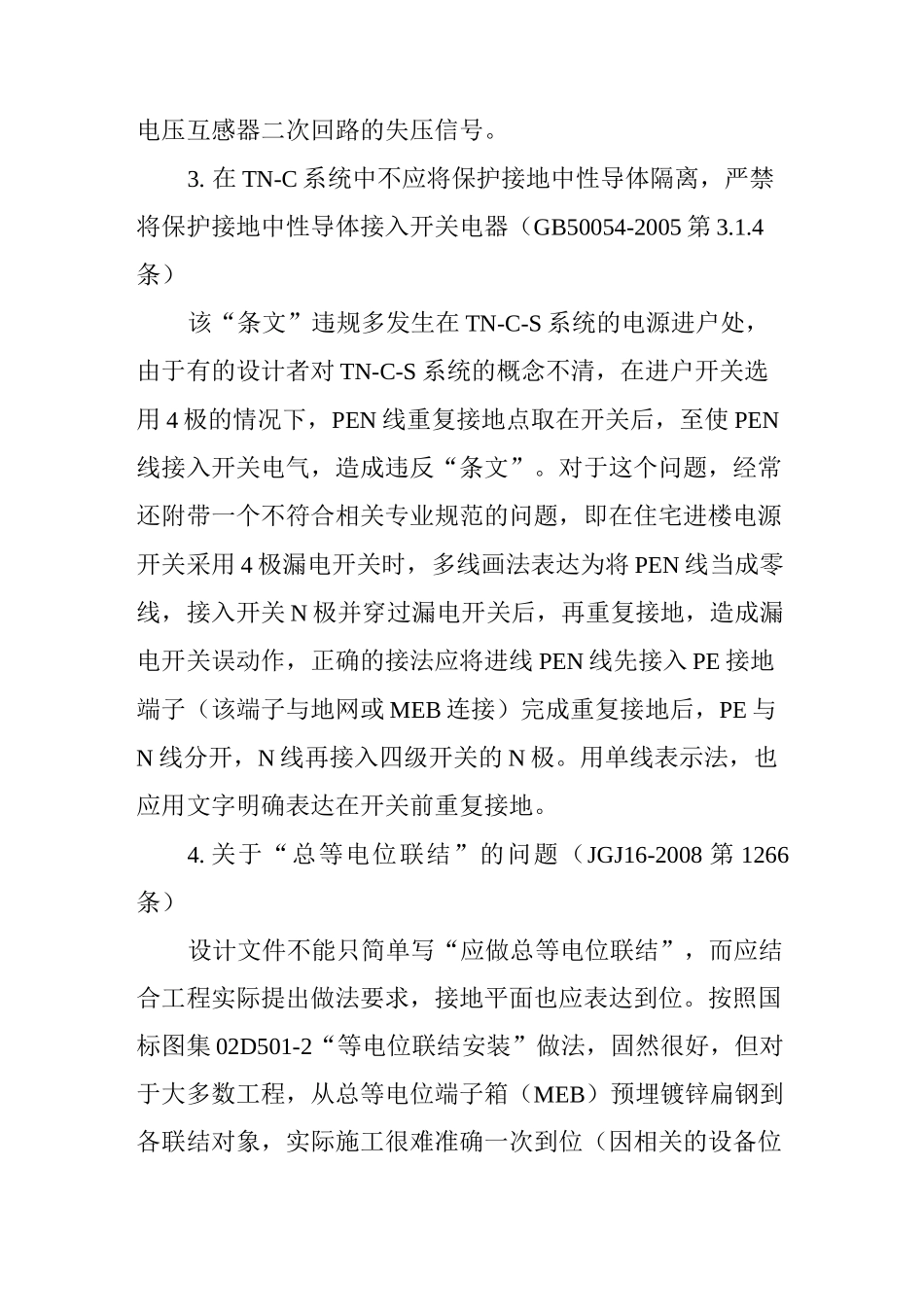

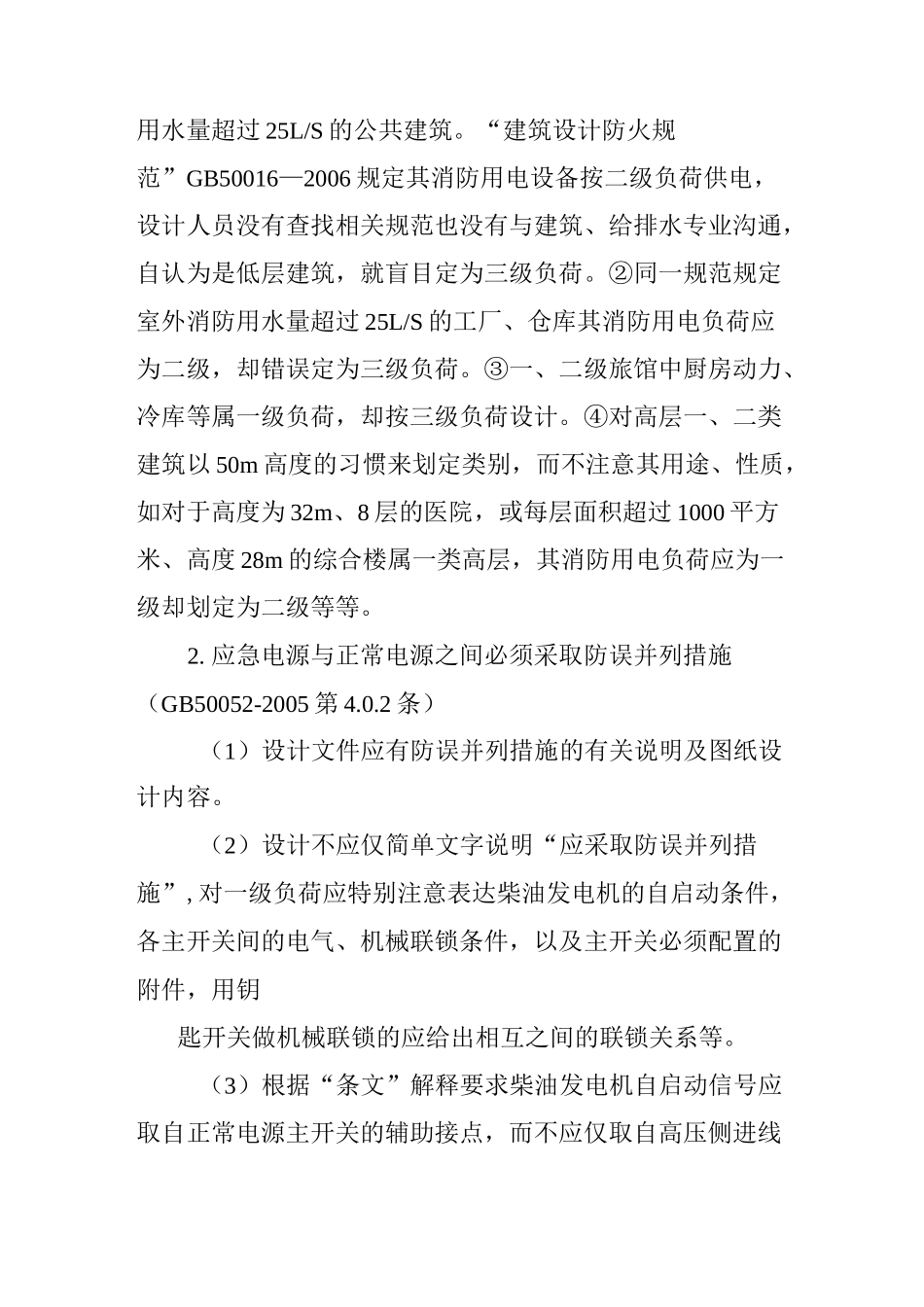

建筑电气设计中常见问题及处理方法摘要：我国工程质量事故统计显示，由设计原因造成的事故占40.1%，工程施工原因引起的占29.3%，其他原因引起的占30.6%，可见建筑设计在工程质量事故中占有重要的位置。电气工程是建筑工程项目的重要组成部分，而电气设计又是电气工程的重要部分，直接关系到建筑工程的质量、工期、投资和建筑工程的使用安全。本文就建筑电气施工图设计中容易出现的错误和违反强制性条文的问题进行分析、归纳和整理，并结合自己从事设计工作的体会，提出一些处理意见，以供本专业人员从中吸取教训，改进设计，提高设计水平。关键词：建筑电气设计常见问题【正文】1.电力负荷应进行分级（GB50050-2005第3.0.1条）（1）设计文件应阐述建筑物建筑面积、高度、用途并确定其性质、防火类别及其中的电力负等级；不应只笼统说明整个建筑物按某级负荷设计，而应对各电力负荷进行分级说明。（2）负荷分级错误，常见的有：①对于高度24以下的,每层面积超过3000平方米的百货楼、展览楼和室外消防用水量超过25L/S的公共建筑。“建筑设计防火规范”GB50016—2006规定其消防用电设备按二级负荷供电，设计人员没有查找相关规范也没有与建筑、给排水专业沟通，自认为是低层建筑，就盲目定为三级负荷。②同一规范规定室外消防用水量超过25L/S的工厂、仓库其消防用电负荷应为二级，却错误定为三级负荷。③一、二级旅馆中厨房动力、冷库等属一级负荷，却按三级负荷设计。④对高层一、二类建筑以50m高度的习惯来划定类别，而不注意其用途、性质，如对于高度为32m、8层的医院，或每层面积超过1000平方米、高度28m的综合楼属一类高层，其消防用电负荷应为一级却划定为二级等等。2.应急电源与正常电源之间必须采取防误并列措施（GB50052-2005第4.0.2条）（1）设计文件应有防误并列措施的有关说明及图纸设计内容。（2）设计不应仅简单文字说明“应采取防误并列措施”,对一级负荷应特别注意表达柴油发电机的自启动条件，各主开关间的电气、机械联锁条件，以及主开关必须配置的附件，用钥匙开关做机械联锁的应给出相互之间的联锁关系等。（3）根据“条文”解释要求柴油发电机自启动信号应取自正常电源主开关的辅助接点，而不应仅取自高压侧进线电压互感器二次回路的失压信号。3.在TN-C系统中不应将保护接地中性导体隔离，严禁将保护接地中性导体接入开关电器（GB50054-2005第3.1.4条）该“条文”违规多发生在TN-C-S系统的电源进户处，由于有的设计者对TN-C-S系统的概念不清，在进户开关选用4极的情况下，PEN线重复接地点取在开关后，至使PEN线接入开关电气，造成违反“条文”。对于这个问题，经常还附带一个不符合相关专业规范的问题，即在住宅进楼电源开关采用4极漏电开关时，多线画法表达为将PEN线当成零线，接入开关N极并穿过漏电开关后，再重复接地，造成漏电开关误动作，正确的接法应将进线PEN线先接入PE接地端子（该端子与地网或MEB连接）完成重复接地后，PE与N线分开，N线再接入四级开关的N极。用单线表示法，也应用文字明确表达在开关前重复接地。4.关于“总等电位联结”的问题（JGJ16-2008第1266条）设计文件不能只简单写“应做总等电位联结”，而应结合工程实际提出做法要求，接地平面也应表达到位。按照国标图集02D501-2“等电位联结安装”做法，固然很好，但对于大多数工程，从总等电位端子箱（MEB）预埋镀锌扁钢到各联结对象，实际施工很难准确一次到位（因相关的设备位置不一定很确定）。本人认为可在建筑物的电源进线箱处设MEB。为可靠起见，MEB箱必须有两点与接地网连接。可利用与“MEB”连通的地梁中主钢筋一般屮16,互相可靠焊通引至各接地预埋块或钢筋抽头，其效果可视同国标，图集做法，这样可省工省料，且钢筋暗敷于砼基础梁内不易锈蚀，保证可靠。“MEB”预留的端子可供邻近联结点引接或作备用。5.关于“防雷问题”（GB50057-2010，第3.01、4.1.1、4.3.9、5.2.12（1）很多工程没有说明建筑物的防雷类别。（2）对可能介于第2类、第3类的防雷建筑物之间的工程，如大面积的多层公共建筑或商住楼等，应认真计算其“年预计雷击次数”依据计算结果和规范要求确定工程防雷类别，...
