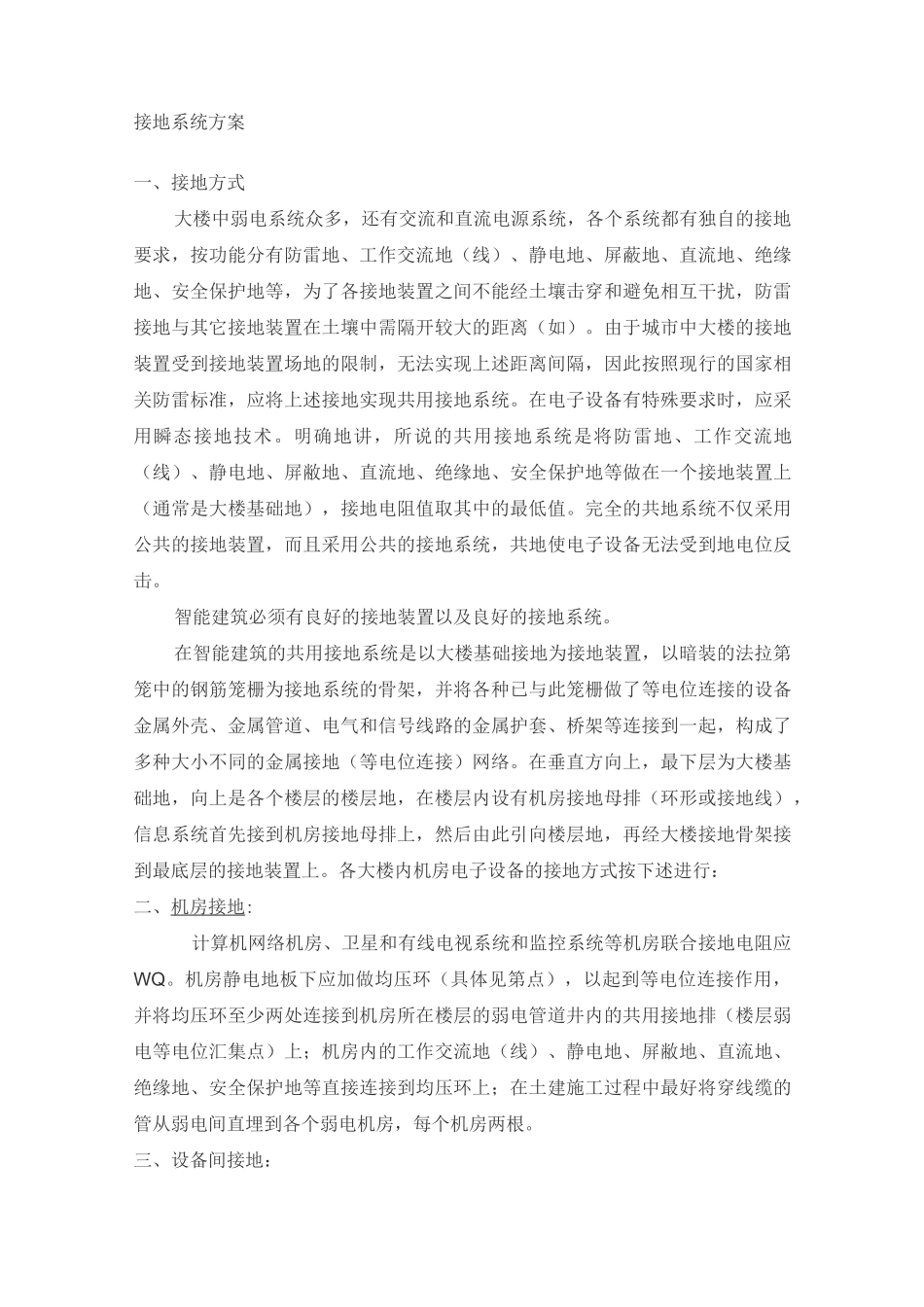

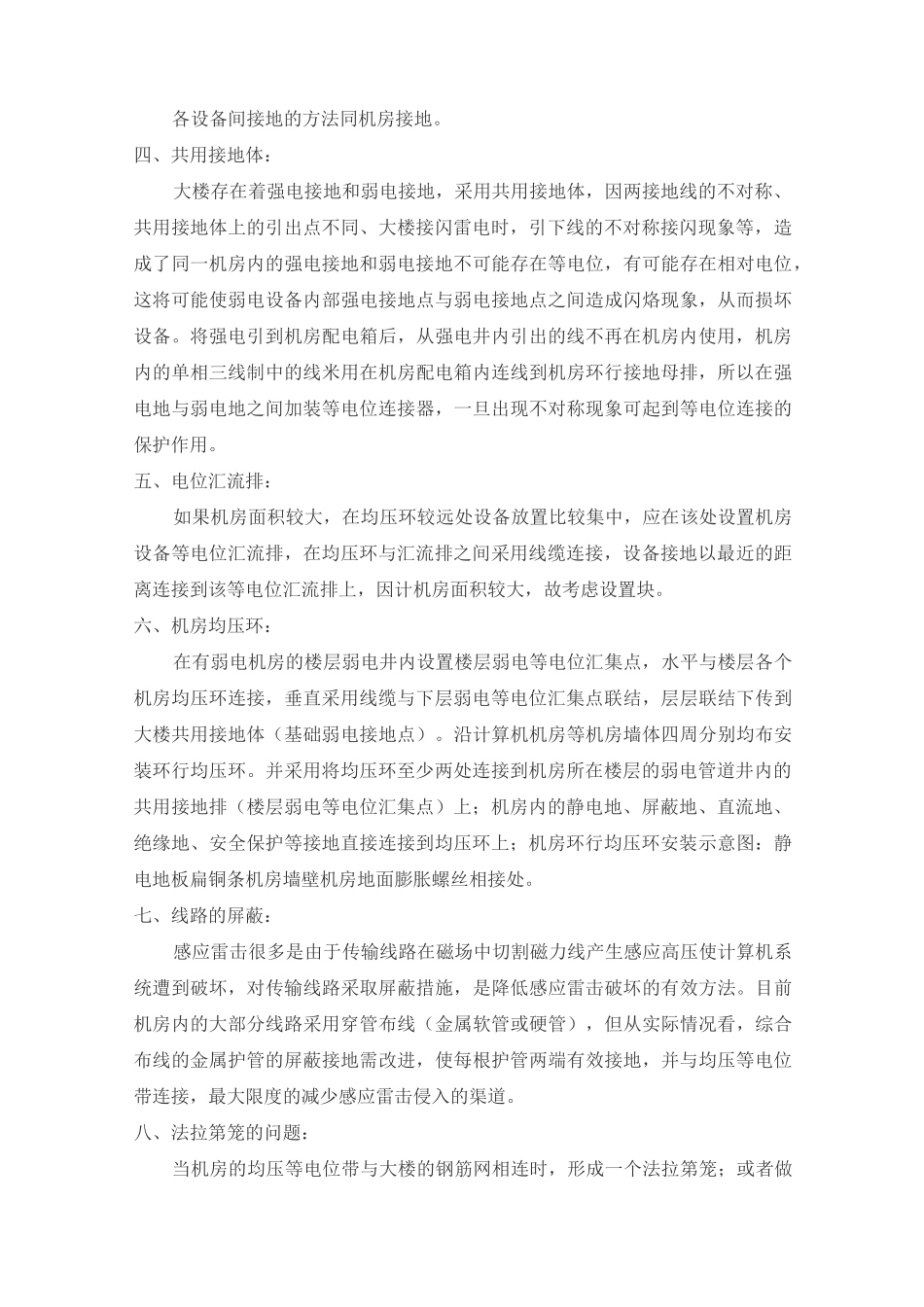

接地系统方案一、接地方式大楼中弱电系统众多，还有交流和直流电源系统，各个系统都有独自的接地要求，按功能分有防雷地、工作交流地（线）、静电地、屏蔽地、直流地、绝缘地、安全保护地等，为了各接地装置之间不能经土壤击穿和避免相互干扰，防雷接地与其它接地装置在土壤中需隔开较大的距离（如）。由于城市中大楼的接地装置受到接地装置场地的限制，无法实现上述距离间隔，因此按照现行的国家相关防雷标准，应将上述接地实现共用接地系统。在电子设备有特殊要求时，应采用瞬态接地技术。明确地讲，所说的共用接地系统是将防雷地、工作交流地（线）、静电地、屏敝地、直流地、绝缘地、安全保护地等做在一个接地装置上（通常是大楼基础地），接地电阻值取其中的最低值。完全的共地系统不仅采用公共的接地装置，而且采用公共的接地系统，共地使电子设备无法受到地电位反击。智能建筑必须有良好的接地装置以及良好的接地系统。在智能建筑的共用接地系统是以大楼基础接地为接地装置，以暗装的法拉第笼中的钢筋笼栅为接地系统的骨架，并将各种已与此笼栅做了等电位连接的设备金属外壳、金属管道、电气和信号线路的金属护套、桥架等连接到一起，构成了多种大小不同的金属接地（等电位连接）网络。在垂直方向上，最下层为大楼基础地，向上是各个楼层的楼层地，在楼层内设有机房接地母排（环形或接地线），信息系统首先接到机房接地母排上，然后由此引向楼层地，再经大楼接地骨架接到最底层的接地装置上。各大楼内机房电子设备的接地方式按下述进行：二、机房接地:计算机网络机房、卫星和有线电视系统和监控系统等机房联合接地电阻应WQ。机房静电地板下应加做均压环（具体见第点），以起到等电位连接作用，并将均压环至少两处连接到机房所在楼层的弱电管道井内的共用接地排（楼层弱电等电位汇集点）上；机房内的工作交流地（线）、静电地、屏敝地、直流地、绝缘地、安全保护地等直接连接到均压环上；在土建施工过程中最好将穿线缆的管从弱电间直埋到各个弱电机房，每个机房两根。三、设备间接地：各设备间接地的方法同机房接地。四、共用接地体：大楼存在着强电接地和弱电接地，采用共用接地体，因两接地线的不对称、共用接地体上的引出点不同、大楼接闪雷电时，引下线的不对称接闪现象等，造成了同一机房内的强电接地和弱电接地不可能存在等电位，有可能存在相对电位，这将可能使弱电设备内部强电接地点与弱电接地点之间造成闪烙现象，从而损坏设备。将强电引到机房配电箱后，从强电井内引出的线不再在机房内使用，机房内的单相三线制中的线米用在机房配电箱内连线到机房环行接地母排，所以在强电地与弱电地之间加装等电位连接器，一旦出现不对称现象可起到等电位连接的保护作用。五、电位汇流排：如果机房面积较大，在均压环较远处设备放置比较集中，应在该处设置机房设备等电位汇流排，在均压环与汇流排之间采用线缆连接，设备接地以最近的距离连接到该等电位汇流排上，因计机房面积较大，故考虑设置块。六、机房均压环：在有弱电机房的楼层弱电井内设置楼层弱电等电位汇集点，水平与楼层各个机房均压环连接，垂直采用线缆与下层弱电等电位汇集点联结，层层联结下传到大楼共用接地体（基础弱电接地点）。沿计算机机房等机房墙体四周分别均布安装环行均压环。并采用将均压环至少两处连接到机房所在楼层的弱电管道井内的共用接地排（楼层弱电等电位汇集点）上；机房内的静电地、屏蔽地、直流地、绝缘地、安全保护等接地直接连接到均压环上；机房环行均压环安装示意图：静电地板扁铜条机房墙壁机房地面膨胀螺丝相接处。七、线路的屏蔽：感应雷击很多是由于传输线路在磁场中切割磁力线产生感应高压使计算机系统遭到破坏，对传输线路采取屏蔽措施，是降低感应雷击破坏的有效方法。目前机房内的大部分线路采用穿管布线（金属软管或硬管），但从实际情况看，综合布线的金属护管的屏蔽接地需改进，使每根护管两端有效接地，并与均压等电位带连接，最大限度的减少感应雷击侵入的渠道。八、法拉第笼的问题：当机房的均压等电位带与大楼的钢筋网相连时，形成一个法拉第笼；或者做防静电处理，墙...
