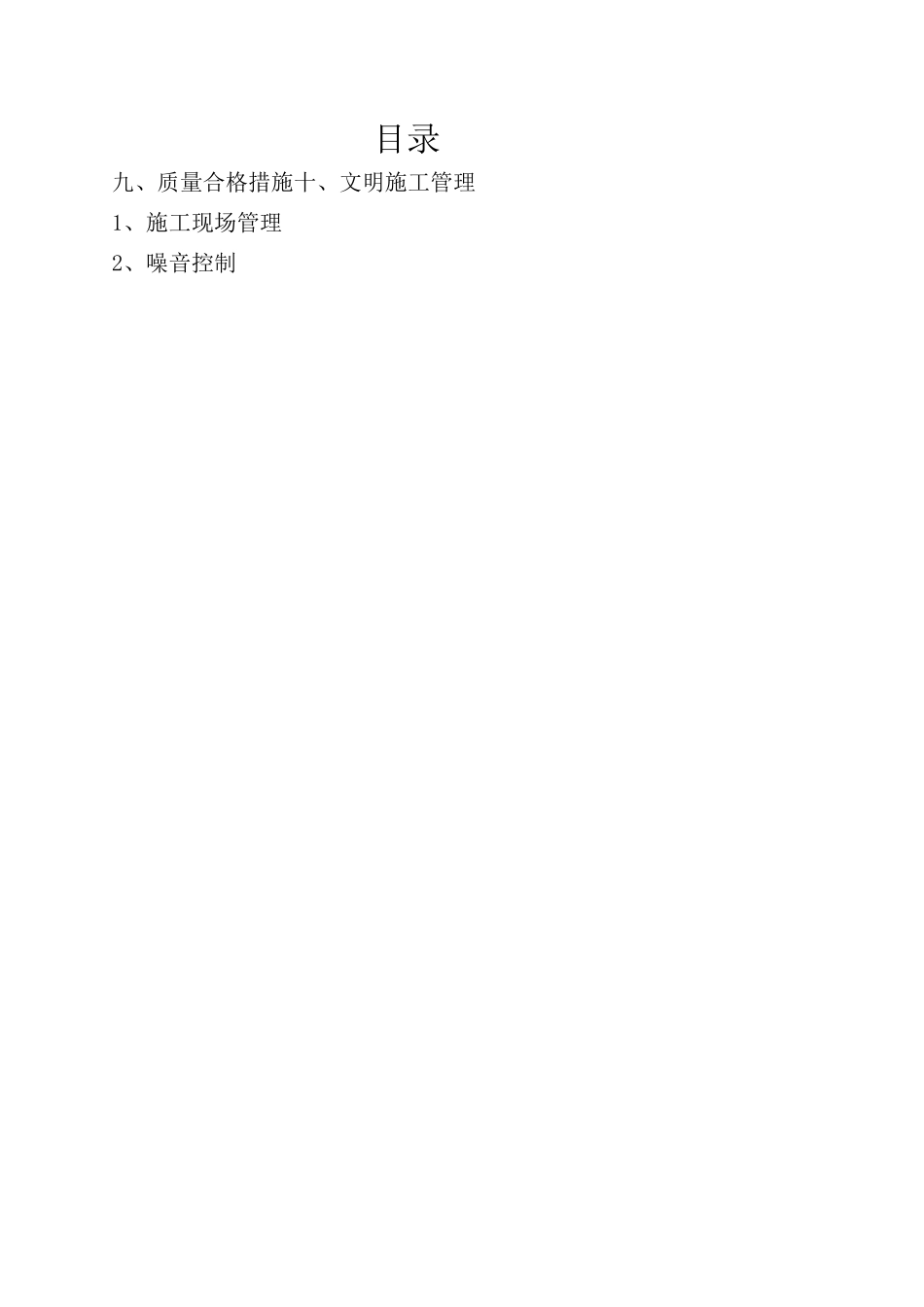

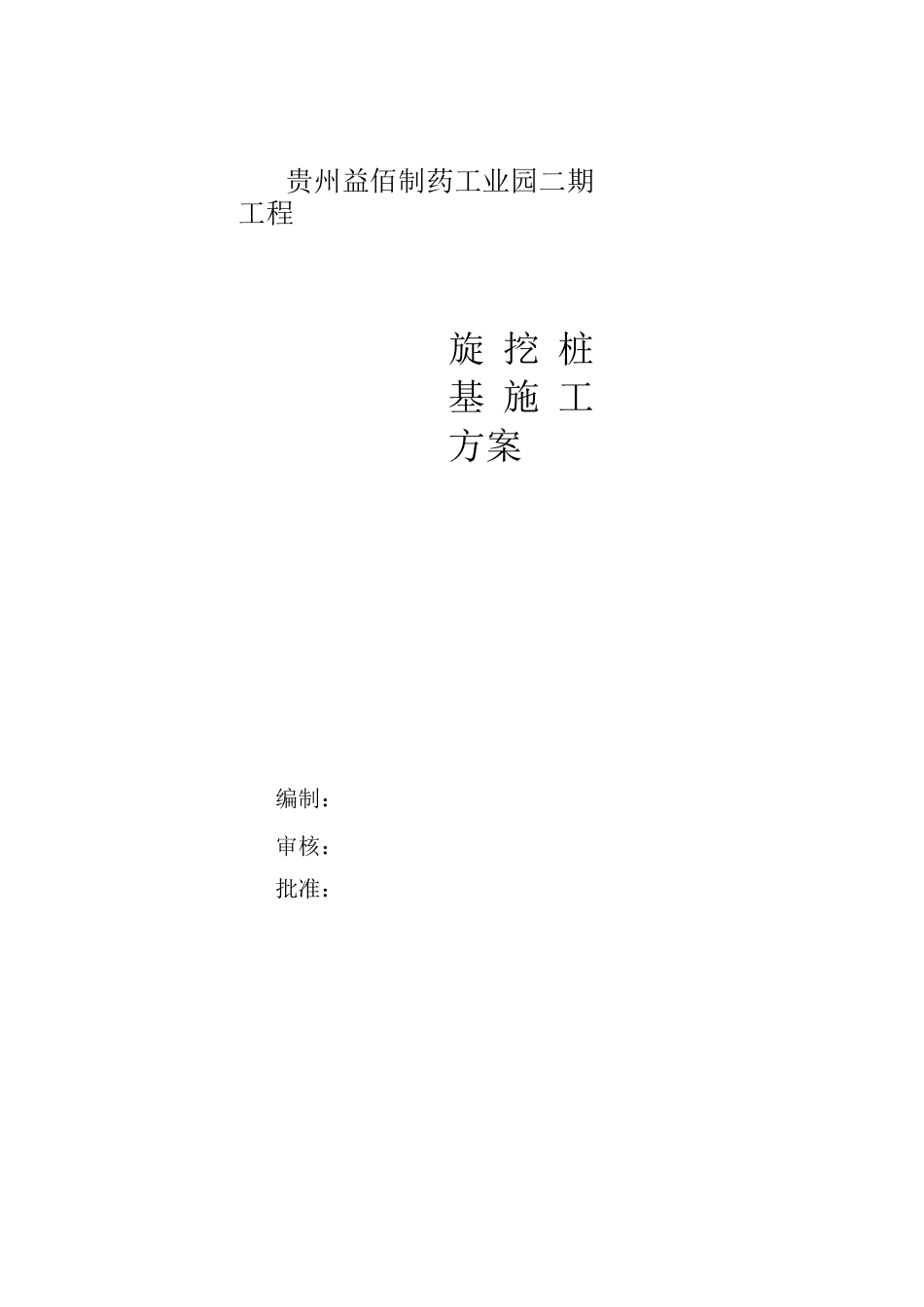

贵州益佰制药工业园二期工程旋挖桩基施工方案编制：审核：批准：目录目录九、质量合格措施十、文明施工管理1、施工现场管理2、噪音控制一、工程概况1、工程地址：该工程位于贵阳市三桥大洼，拟建物为工业厂房，基础形式为独立柱基和旋挖桩基，场地现已平场，场地平坦开阔，施工机械可以通过平场区直接到达施工现场。2、工程地质条件：根据现场踏勘对场地地质情况有初步了解，详见《贵州益佰工业园建设项目制剂车间二及口服仓库、口服制剂提取民族制剂车间岩土工程勘察报告》。3、旋挖工程内容和工程量（1）工程内容：所有桩基用旋挖钻机成孔，钢筋笼安装、砼浇浇、土石方场内转运，桩冒浮浆剔打等工作。（2）工程量：共计3、4、5号厂房，约350根桩。二、总体施工部署2.1、总体施工顺序：三通一平（甲方完成）一放线确定桩位一钻机就位f校正钻机垂直度f确定首桩（按设计深度取岩芯送样检测、确定实际成孔深度）一按施工顺序全面成孔一终孔一清孔一安装钢筋笼一浇筑混凝土一清理桩头浮浆一桩身质量检测一交工。2.2、施工前期准备：（1）场平交接与场区内交通准备。场地平整由甲方完成，平整高差控制在30cm以内。由于现场土质情况较松软和回填区域较多，不利于旋挖桩机及混凝土输送设备在场内移动，应用石碴对施工便道进行铺设，铺设方案另用工作联系单确定。（2）收集地勘资料。开工前必须收集准确的地勘资料和该工程基础设计图。以便根据地勘资料和设计要求编排预计开挖深度统计表。（3）测量放线。依据甲方交给的规划控制点对各栋房屋的角点进行放线后，请甲方监理对角点进行复查，确认后方可进行单孔放线，在单孔放线放完一批(约10个)，再请监理复查认可后旋挖机方可开钻。(4)准备各种设备及配件。详细分析设计要求、地质条件，考虑所须的设备、配备和可能会遇到的问题及处理方法；对机械设备进行全面检修保养；做各种设备及配件的备料工作。2．3、施工平面布置及临时设施：根据甲方已编订好的施工平面布置图，施工前预先规划好机械成孔的施工方向和顺序。施工场地预留出施工道路、机械施工场地。2.4、施工进度和工期安排：3号厂房孔桩数量约为200根，4号厂房孔桩数量约为63根，5号厂房孔桩数量约为66根，计划工期为逆天。由于时间短任务重，要求昼夜24小时上班。根据现场查看，我司计划分2个施工作业段，采用丄台旋挖钻机同时推进，每个施工工段各配各丄台旋挖机成孔，现场备用丄台钻机以备设备保养维修和抢工期所用。并配2台挖掘机1台汽车吊24小时跟进配合施工。三、旋挖桩施工3.1、编制依据1、地勘报告、现场踏勘、施工调查所获得的资料和信息。2、国宽有和地方现行有关设计、施工规范、规则、标准和定额。3、《建筑地基基础工程施工质量验收规范》(GB50202-2002(DBJ50-125-20)114、《建筑桩基技术规范0JGJ94-2008)5、《施工现场临时用电安全技术规范》(JGJ46-2005)6、《建筑施工安全检查标准》(JGJ59-2011)7、《工程测量规范》(GB50026-2007)3．2、旋挖钻孔桩施工工艺流程图：3.3、旋挖个钻孔桩施工方法：（1）场地布置：在进行场整平后，组织测量工程师进行放样，将当日所要施工的桩位放出，钉好十字保护桩，做好测量复核，并记录放样数据备案；规划行车路线时，使便道与钻孔位置保持一定的距离；以免影响孔壁稳定；如施工场地产生不均匀沉陷，应将场地平整夯实，搁置钢板，将钻机停留在钢板上，使其受力均匀；钻机的安置应考虑钻孔施工中孔口出土清运的方便。（2）轴线、桩位测量复核：根据施工图及测量控制网资料，按“从整体至局部的原则”进行桩基的位置放样，并会同监理等有关人员对轴线、桩西半球进行测量复核，作出复核记录，经复核确认桩位的轴线正确无误后方可进行施工。（3）钢护筒的制作及埋设：对于成孔质量完好的孔口，可不采用安装钢护筒方法施工。针对易塌孔孔口，可采取安装钢护筒方法施工，施工方法如下：长度2m以内的钢护筒，采用厚8-10mm的钢板制作，长度大于4m的钢护筒，采用厚10T5mm的钢板制作；钢护筒埋置较深时,采用多节钢护筒连接使用；钢护筒的内径应大于钻头直径，护筒的直径比孔直径大150mm-200mm，钢护筒高出施工地面300mm。钢护筒埋设工作是旋...
