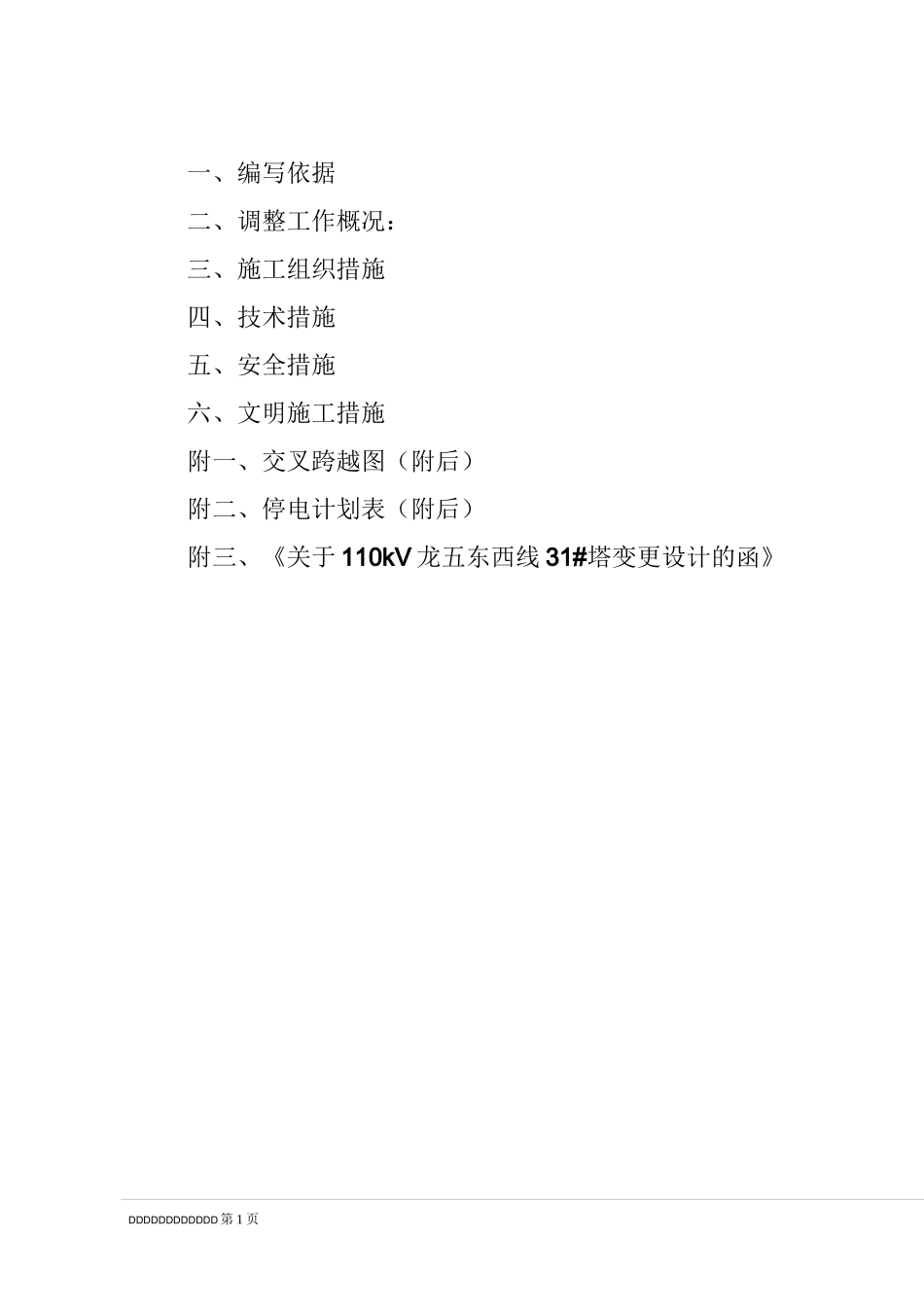

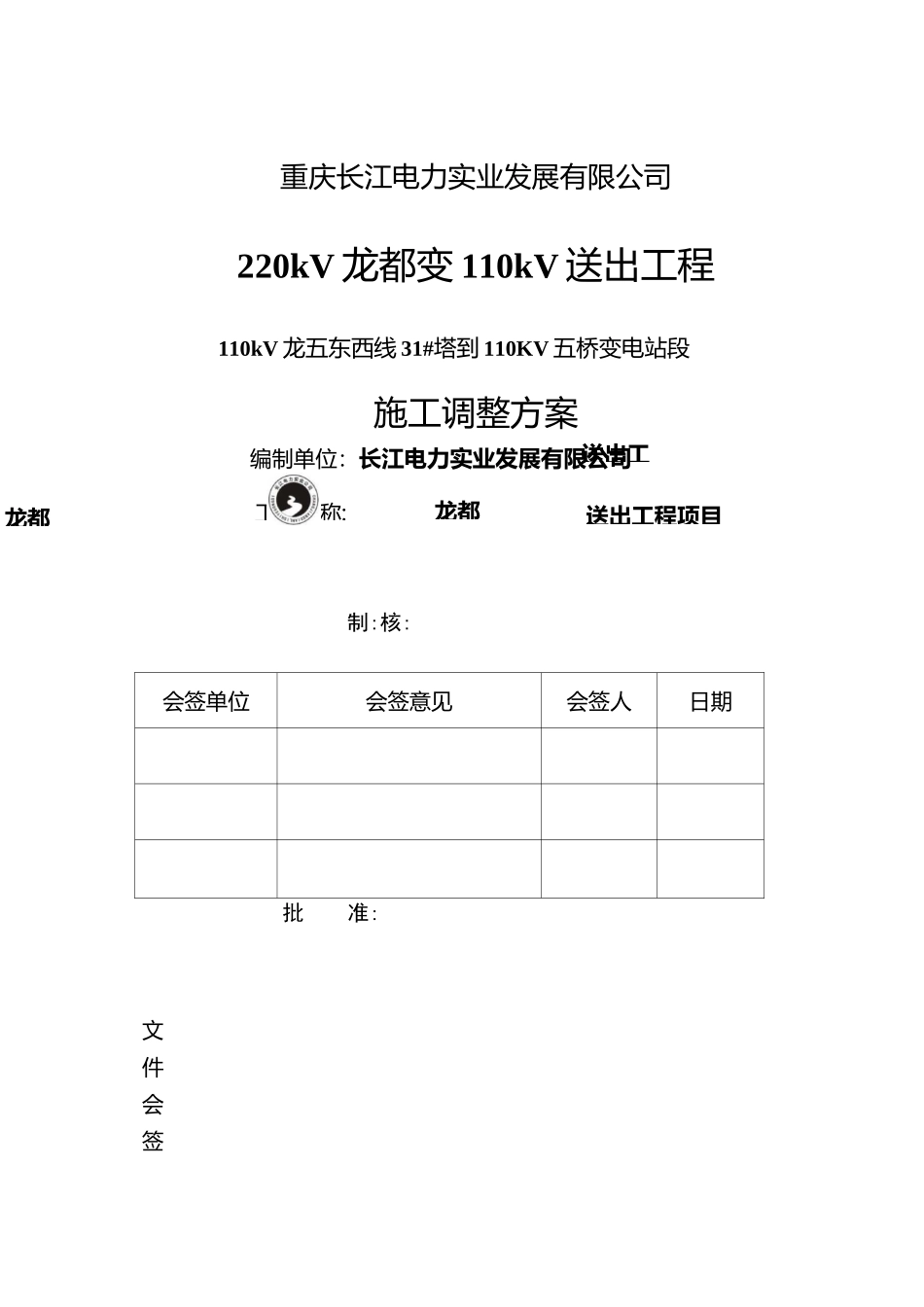

工程名称:龙都送出工龙都送出工程项目重庆长江电力实业发展有限公司220kV龙都变110kV送出工程110kV龙五东西线31#塔到110KV五桥变电站段施工调整方案编制单位：长江电力实业发展有限公司制:核:会签单位会签意见会签人日期批准:文件会签DDDDDDDDDDDD第1页一、编写依据二、调整工作概况：三、施工组织措施四、技术措施五、安全措施六、文明施工措施附一、交叉跨越图（附后）附二、停电计划表（附后）附三、《关于110kV龙五东西线31#塔变更设计的函》220kV龙都变llOkV送出工程施工方案DDDDDDDDDDDD第2页220kV龙都变llOkV送出工程施工方案DDDDDDDDDDDD第3页主要施工机具及设备配备：（见下表）序号工机具名称规格单位数量1机动绞磨2T台122液压机（含压模）100T套13放线架套14铝合金导线卡线器185-240个105铝合金导线卡线器300-400个66铝合金导线卡线器25-70个47钢绞线卡线器TK-3(25-70)个48单轮铁滑车QH1X1KBG(L)个39放线滑车300个1010光缆滑车508*90个211光缆专用卡线器80mm个112钢丝绳15mm米20013钢丝绳13mm米100220kV龙都变llOkV送出工程施工方案DDDDDDDDDDDD第4页14链条或齿轮断线钳把215单用大剪LGJ70把116链式葫芦5T把317链式手扳葫芦3T把518手扳葫芦1-2T把219导线蛇皮套300-400根220地线蛇皮套50-70根121旋转器10T个222旋转器5T个223抗弯连接器5T个224防扭牵引绳15mmkm125秉龙绳2Tkm126验电笔10KV支327对讲机3W部1028验电笔35KV支129验电笔110kV支130接地线10KV组1031接地线35KV组432接地线110KV组433安全帽顶3034安全带（配二保）付1535车辆台23、现场查勘情况:经项目部技术员（许兴志）及安全员（官文阳）现场查勘：该段线路下跨35kV五太线,10kV五机线及10kV五盘线，临近10kV五政线（详见跨越平面图）。4、工作票办理：根据审定的停电计划向调度办理停电申请,根据批复220kV龙都变llOkV送出工程施工方案DDDDDDDDDDDD第5页的停电申请办理工作票。经万州供电局安保部审核的工作票签发人为：张箭；工作负责人为：许兴志、朗明、周兴才5、工作许可：联系停电作业，由工作负责人与调度负责联系，严格执行工作票许可制度，严禁采用口头或约时停电、送电。施工人员未接到停电命令不得进行操作，两条或多条电力线同时停电作业时，传达停电命令必须由指定的专人统一指挥下达命令，严禁他人代传。6、工作监护：由于l0kV五盘线采取不停电搭设跨越架的施工方法，所以设专职监护人一名（朗勇），负责监护跨越架的安全，防止跨越架倾倒或误碰触电。7、工作间断：工作间断或过夜时，施工段的全部工作接地线必须保留，重新恢复作业前必须检查接地线是否完整可靠。8、工作终结：施工结束后，现场施工负责人必须对现场进行全面检查，待全体施工人员（包括工具、材料）撤离杆塔后方可命令拆除停电线路上的工作接地线，拆除时应先拆导线侧，后拆接地侧。接地线一经拆除，该线路视为带电，严禁任何人进入带电危险区。四、技术措施施工准备：1、工程开工前由施工指挥部组织，施工队有关管理人员参加，进行线路施工条件的详细查勘，确定道路、地形、跨越等情况，并做好记录（跨越平面图见附表）。2、带领施工负责人和业务骨干到现场查勘，对施工所需要的工机具做到详细了解，熟悉施工现场。3、对该工程使用的机械设备、测量、检验及试验设备、衡量器具等都必须定期检查、保养和维修，并确保在有效使用期、使之处于良好的技220kV龙都变llOkV送出工程施工方案DDDDDDDDDDDD第6页术状态。4、由于本工程工期紧下跨线路多，不能长时间停电施工，所以均采用低张力放线方法进行分段、分组进行施工。5、停电及验电：在接到停电工作命令后，必须先进行验电。验电必须使用相应电压等级的合格的验电器，验电时必须戴绝缘手套，穿绝缘靴并逐相进行，验电必须设专人监护。同杆塔设有多层电力线时，应先验低压后验高压，先验下层后验上层。6、接地线挂设：停电后经验电确认无电后在35kV五太线1#杆送侧和3#杆受侧各挂35kV接地线一组，10kV五机线在1#杆送侧和2#杆受侧各挂10kV接地线一组，10kV五政线在1#杆送侧和2#杆受侧各挂接地线一组。7、标示牌装设：在接地线挂设处悬挂“有人作业，禁止拆除”，在五盘线跨越架周围装...
