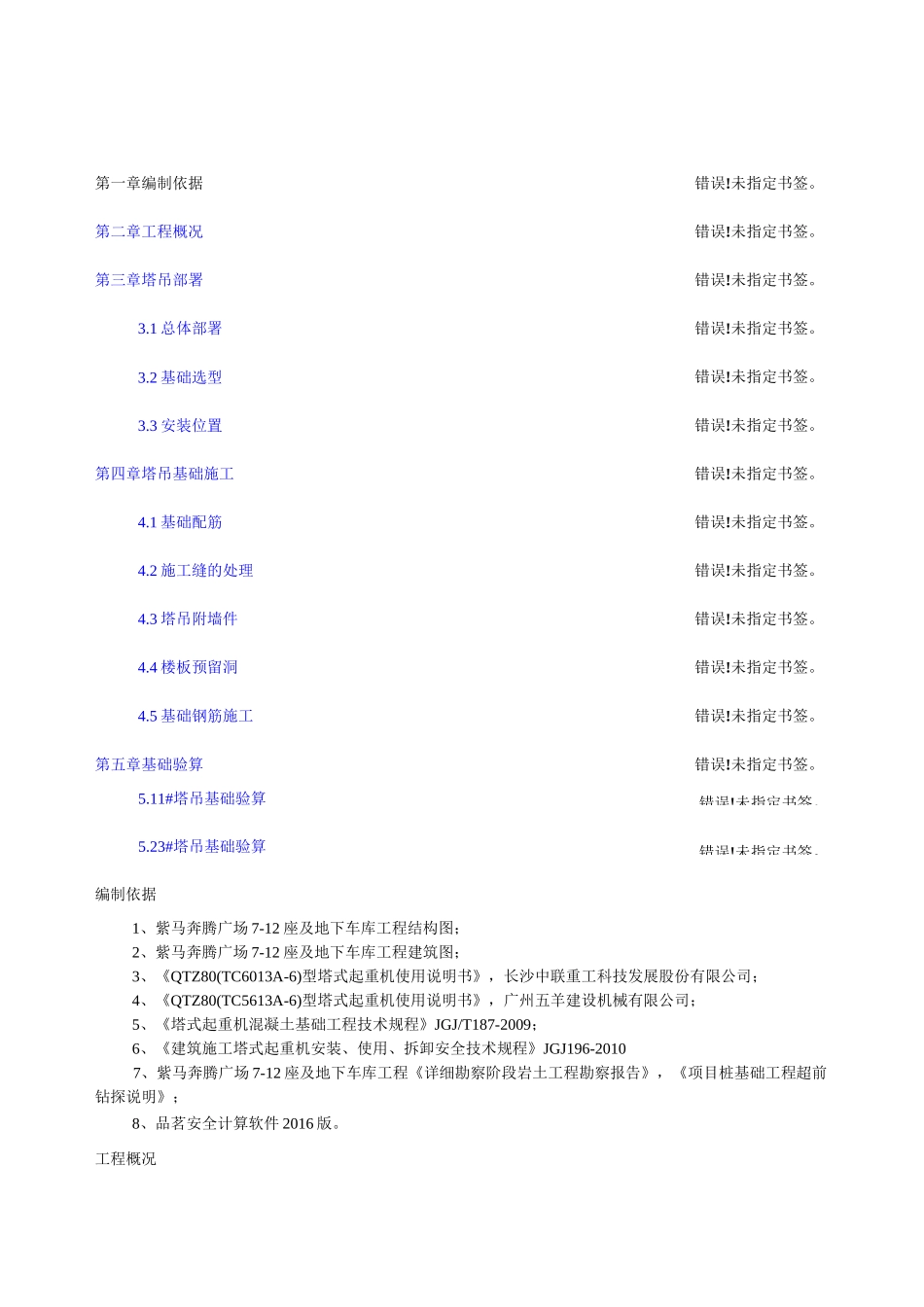

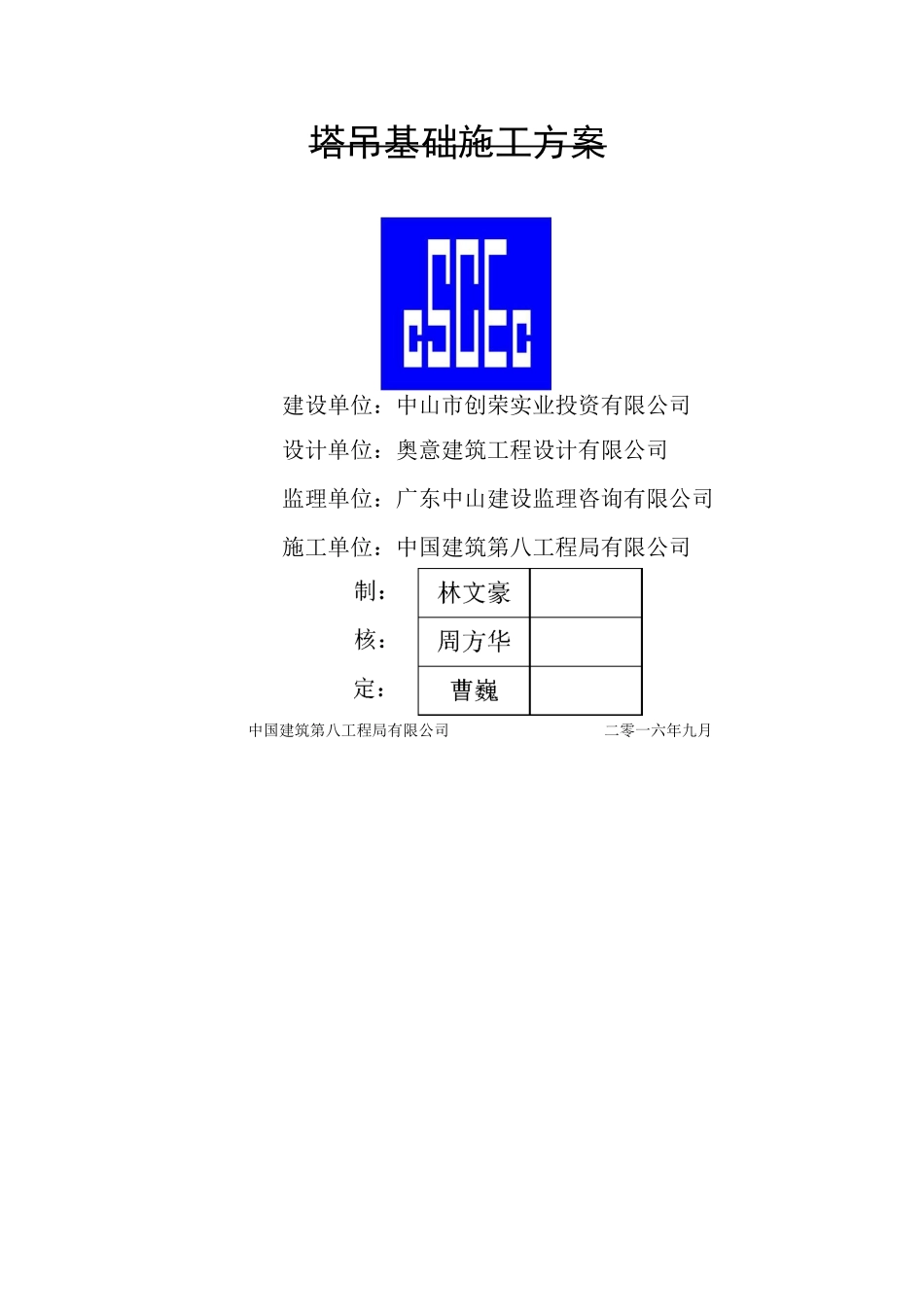

塔吊基础施工方案建设单位：中山市创荣实业投资有限公司设计单位：奥意建筑工程设计有限公司监理单位：广东中山建设监理咨询有限公司施工单位：中国建筑第八工程局有限公司中国建筑第八工程局有限公司二零一六年九月错误!未指定书签。错误!未指定书签。5.11#塔吊基础验算5.23#塔吊基础验算编制依据1、紫马奔腾广场7-12座及地下车库工程结构图；2、紫马奔腾广场7-12座及地下车库工程建筑图；3、《QTZ80(TC6013A-6)型塔式起重机使用说明书》，长沙中联重工科技发展股份有限公司；4、《QTZ80(TC5613A-6)型塔式起重机使用说明书》，广州五羊建设机械有限公司；5、《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009；6、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-20107、紫马奔腾广场7-12座及地下车库工程《详细勘察阶段岩土工程勘察报告》，《项目桩基础工程超前钻探说明》；8、品茗安全计算软件2016版。工程概况第一章编制依据第二章工程概况第三章塔吊部署3.1总体部署3.2基础选型3.3安装位置第四章塔吊基础施工4.1基础配筋4.2施工缝的处理4.3塔吊附墙件4.4楼板预留洞4.5基础钢筋施工第五章基础验算错误!未指定书签。错误!未指定书签。错误!未指定书签。错误!未指定书签。错误!未指定书签。错误!未指定书签。错误!未指定书签。错误!未指定书签。错误!未指定书签。错误!未指定书签。错误!未指定书签。错误!未指定书签。错误!未指定书签。工程名称紫马奔腾广场7-12座及地下车库工程工程性质民用建筑建设规模m2207789.3工程地址中山市东城区紫马岭总占地面积m282187.7总建筑面积m2207789.30建设单位中山市创荣实业投资有限公司项目承包范围基础、土建、机电、装饰楼栋数1栋公寓楼、2栋住宅楼、1栋办公楼、地下3层，1层架空车库，4层商业裙楼地上住宅23层及24层，办公楼19层，公寓34层裙楼住宅5.1〜5.7m，公寓、办公楼4.9〜5.7m层数地下3层层咼标准层住宅3.5〜3.8m,公寓3〜3.2m,办公楼4.2〜5.5m裙楼4层地下-3层4.1m，-2层4.0m，-1层5.2m建筑咼度住宅楼7座97.2米、住宅楼8座97.2米、公寓楼125.7米、办公楼90.8米本工程根据设计图纸，结合现场实际情况及施工组织设计确定投入4台塔吊。其中公寓楼投入1#塔吊臂长60米，型号为TC6013型；办公楼投入2#塔吊，臂长50米，型号为TC5613-6型；住宅7座投入3#塔吊，臂长50米，型号为TC5613-6型；住宅8座投入4#塔吊，臂长55米，型号为TC5613-6型。塔吊部署总体部署塔吊选型本工程拟采用的塔吊为1台TC6013型塔吊，3台TC5613-6型塔吊，塔吊基础形式为螺栓固定式，下面为塔吊的相关参数。TC6013型塔吊的主要性能及技术指标如下：1、额定起重力矩：800kNm；2、最大起重量：6t；3、固定式高度46m，附着最大起升高度150m；4、最大工作幅度60m；5、塔身标准节尺寸：1.8X1.8X2.8m。TC5613-6型塔吊的主要性能及技术指标如下：1、额定起重力矩：800kNm；2、最大起重量：6t；3、固定式高度40m，附着最大起升高度220m；4、最大工作幅度56m；5、塔身标准节尺寸：1.6X1.6X2.8m。塔吊设置根据本工程施工需要，拟投入4台塔吊。各塔吊布置情况详见表3.1-1。塔吊基础信息统计表塔吊臂长起升高度型号塔吊中心点坐标位置(x,y)塔吊基础尺寸(mXmXm)编号(m)(m)1#60148.6TC6013(2490692.069,503272.558)6.5X6.5X1.52#50109.4TC5613-6(2490695.865,503351.596)6X6X1.23#50117.8TC5613-6(2490599.823,503271.607)6X6X1.24#55115TC5613-6(2490615.853,503347.261)6X6X1.2基础选型地质参数概况根据勘察结果，参照《建筑地基基础设计规范》(GB50007-2011)、广东省标准《建筑地基基础设计规范》(DBJ15-31-2003)中有关规定，上述岩土层作为天然地基时，除人工填土层外，其承载力特征值以、压缩模量ES，建议参考下表所列范围值：各岩、土层承载力特征值及强度指标值土层名称及时代状态承载力特征值faJkPa)压缩模量Es(MPa)变形模量E°(MPa)抗剪强度与锚固体的极限粘结强度标准值九(kPa)粘聚力c(kPa)内摩擦角©(度)Q4ml杂填土层稍密状1203.05510/Q4al+pl淤泥质粘土层松散802.05810/Q3al+Pl淤泥质粘土层软塑1002.57121/粉质粘土层可塑1604.5152015/粗砂层稍密180///28/Q2...
