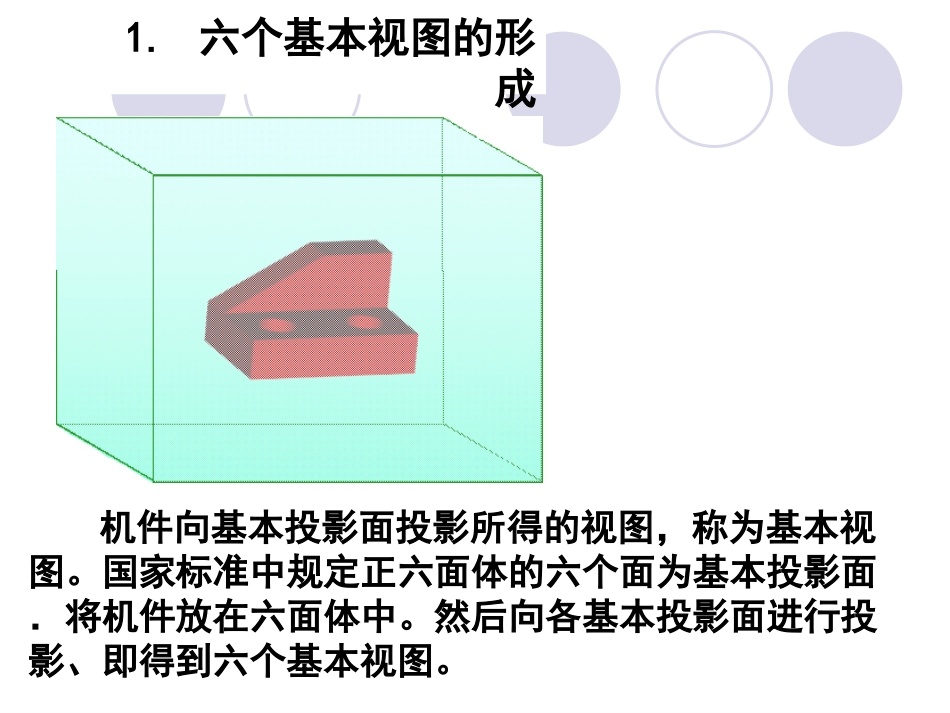

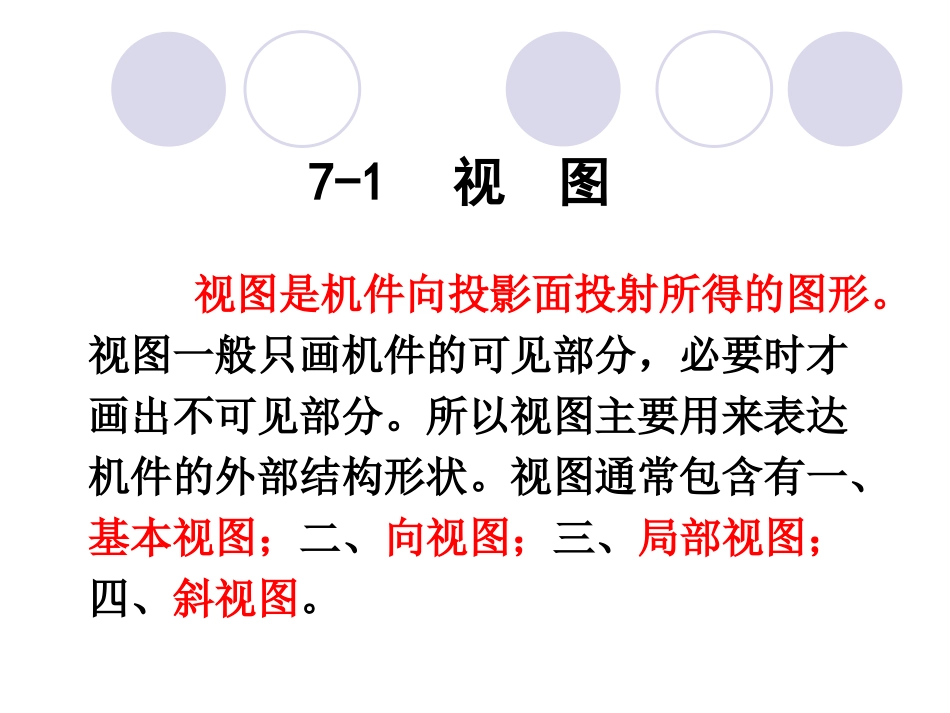

第三部分机件的各种表达方法7-1视图视图是机件向投影面投射所得的图形。视图一般只画机件的可见部分，必要时才画出不可见部分。所以视图主要用来表达机件的外部结构形状。视图通常包含有一、基本视图；二、向视图；三、局部视图；四、斜视图。1.六个基本视图的形成机件向基本投影面投影所得的视图，称为基本视图。国家标准中规定正六面体的六个面为基本投影面．将机件放在六面体中。然后向各基本投影面进行投影、即得到六个基本视图。基本投影面的展开方法：V面不动，其它各投影面按图中箭头所指方向转至与V面共面位置。2.基本投影面的展开方法3.六个基本视图的投影规律基本视图的投影规律：主、俯、后、仰四个视图长对正；主、左、后、右四个视图高平齐；俯、左、仰、右四个视图宽相等。4.六个基本视图的方位对应关系靠近主视图的一边为物体的后面远离主视图的一边为物体的前面物体的上面物体的下面物体的左面物体的右面5.按投影关系配置的视图一律不标注视图名称(右视图)(仰视图)(后视图)ABA向B向CC向如果不能按基本视图布置，应在视图上方标出视图的名称“×向”，并在相应的视图附近用箭头指明投影方向。二、向视图向视图是可自由配置的视图三、局部视图将机件的某一部分向基本投影面投影所得的视图称为局部视图。当机件的主体形状已表达清楚，只有局部形状尚未表达清楚，不必再增加一个完整的基本视图，可采用局部视图。画局部视图，一般在局部视图上方标注出视图的名称“×向”，在相应的视图附近用箭头指明方向，并标注同样的字母。例、BB向当局部视图按投影关系配置时，中间又没有其它图形隔开，可省略标注。AA向局部视图的断裂边界应以波浪线表示。当所表示的局部视图结构是完整的，且外轮廓线又成封闭时波浪线可省略不画。画波浪线时不应超过机件的轮廓线，应画在机件的实体上，不可画在机件的空处。局部视图的画法与标注BABA四、斜视图使机件倾斜部分向不平行于任何基本投影面的平面投影所得的视图称为斜面视图。斜视图通常只画出机件倾斜部分的实形，其余部分不必在斜视图中画出，而用波浪线或折线断开。画斜视图时必须在视图上方标出视图的名称“×向”，在相应的视图附近用箭头指明投影方向。AA向斜视图也可配置在其它适当的位置，在不引起误解时，允许将图形旋转后画出，在视图上方标注“×向旋转”。A向旋转压紧杆的斜视图和局部视图配置方式一ACBBAC压紧杆的斜视图和局部视图配置方式二允许将斜视图的主要中心线或轮廓线旋转到水平或垂直位置五、旋转视图如果视图上具有不平行于基本投影面的倾斜结构，而且倾斜部分又具有垂直于基本投影面的回转轴线时，可假想将机件的倾斜部分绕着回转轴线旋转到与某一选定的基本投影面平行后，再向该投影面投影，所得的图形称为旋转视图。§7—2剖视一、剖视的基本概念1、剖视图假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余的部分向投影面投影所得的图形，称为剖视图。例：如图示画出的三视图孔和槽均用虚线表示。为了明显地表达这些结构，假想用一个通过各孔轴线和底槽的正面平行面将机件剖开，移去剖切面前面部分，机件的内部结构清楚地表现出来。剖切面剖切区域2、剖视图的画法★剖视图是一种假想的表达方法，机件并非真正切开，因此，剖视图以外机件的其它视图仍应完整画出。★剖切面一般通过机件的对称面或轴线，也有通过非对称面的。一般情况下应使剖切面尽量多的通过机件的内部结构，以充分反映机件的内部实形。★剖切面后的可见轮廓线应全部用实线画出，不要漏线。当不可见的轮廓线在其它视图能表达清楚时，则在剖视图中省略不画，但不能表达清楚时，还需要画出虚线。★在剖面区域中画上剖面符号。不同材料采用不同的剖面符号。★同一个机件的各个剖面区域，其剖面线的画法应一致。剖面符号3.剖视图的配置与标注②投射方向③名称（2）标注内容：①剖切位置图6-10剖视图的标注（1）配置：剖视图一般按投影关系配置，如图中的A—A剖视图；也可根据图面布局将剖视图配置在其他适当位置，如图中的B—B剖视图。A－AAAB－BBB②当单一剖切面通过机件的对称平面或基本对称的平面，且剖视图按投影关系配...
