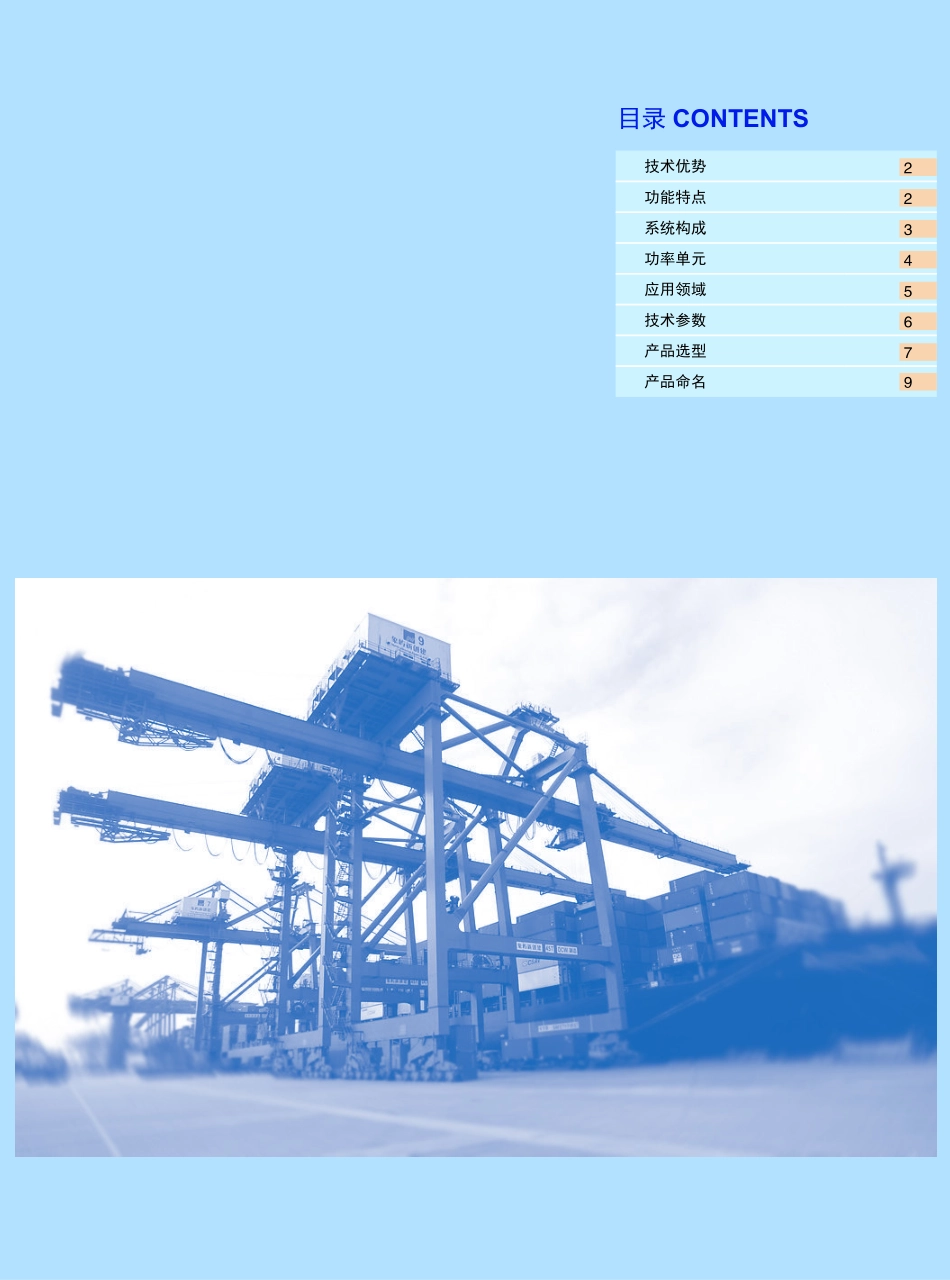

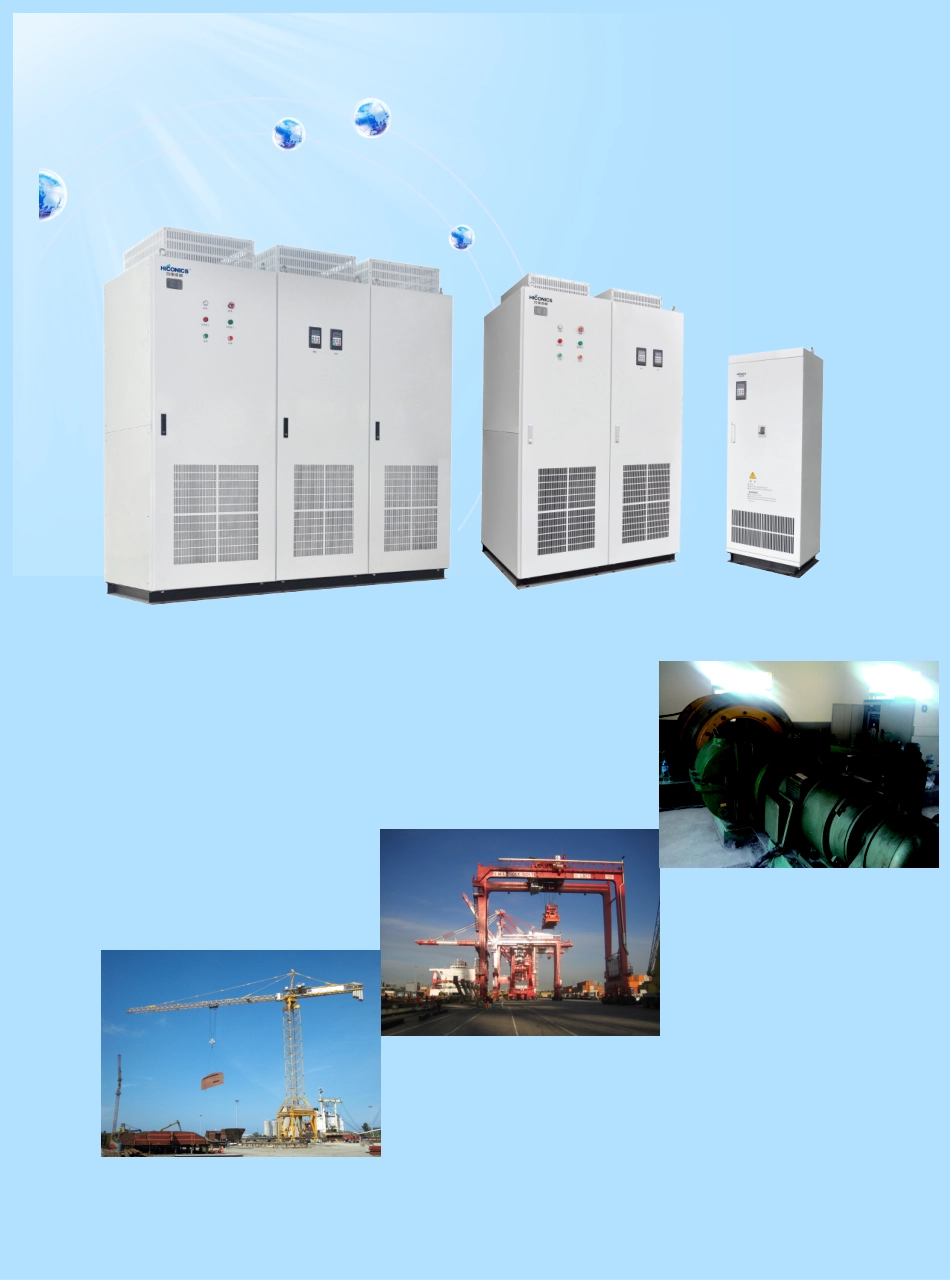

HID520四象限带能量回馈变频器15kW~1MW/380V/690V/1140V技术优势功能特点系统构成功率单元应用领域技术参数产品选型产品命名目录CONTENTS23245679HID520系列变频器1功率范围：15kW~1MW/380V/690V/1140V该系列变频器能够将负载的惯性能量反馈给电网，并拥有再生功能和制动功能，适用于有电能再生和节能环保需求的位能负载、急减速的大惯性负载，是合康变频为满足客户需求精心设计的高性能节能产品，具有显著的节能效果。其采用PWM控制的IGBT整流技术，完成对整流与回馈的双向控制，功率因数接近于1，实现真正的四象限运行。2技术优势>变频器前端采用先进的IGBTPWM整流技术，优化的SVPWM控制算法，功率因数接近1；>优异的闭环矢量控制性能，显著提高系统的动态和稳定性能；>优异的转矩控制性能，实现精确的转矩控制；>集V/F、无PG矢量控制（SVC）、有PG矢量控制（VC）三种控制方式于一体，满足用户不同的应用需求；>功率单元采用易于使用和维护的紧凑型模块化设计。功能特点>提供完备的故障保护功能（包括过压保护、欠压保护、过流保护、模块保护、散热器过热保护、电机过载保护、外部故障保护等），安全、可靠。>完整的能量再生传动：配置能量可再生供电单元的柜体，其包括进线侧滤波器在内的能量可再生运行的所有器件，能量可再生供电单元允许能量在电动和发电模式转换；供电单元采用正弦波方式将再生能量自动回馈至电网，网侧电流谐波小，由于不需要制动单元和外部制动电阻，所以安装更加简单；更加节能、环保。>优异的闭环矢量控制性能，更好的低速稳定性，更强的低频带载能力。>丰富的外围接口，满足各种应用场合。>多种通讯方式：标配MODBUS通讯，选配PROFIBUS，满足多机通讯，实现多机协调控制。>整流部分和逆变部分采用统一的硬件结构，功率单元模块化、紧凑型设计，便于现场安装拆卸，便于用户使用与维护。>与同类产品相比，体积更小，节省空间。HID520系列变频器3四象限整流波形三相输入电流谐波R相电流/电压谐波输入功率因数四象限回馈波形R相电流/电压谐波输入功率因数三相输入电流谐波系统构成系统主要由配电部分、LCL滤波环节、整流部分和逆变部分组成，柜体内部由配电单元，滤波单元，网侧整流单元，机侧逆变单元，进线端，出线端，柜体散热装置，单元风机散热装置及辅助控制部分组成，根据不同功率段组成不同的柜体，柜体间可靠连接，适应整体运输和吊装的需求。配电部分整流部分RST控制逆变部分滤波部分控制4功率单元>U/R、V/S、W/T：功率单元作为整流单元时，为三相交流输入；功率单元作为逆变单元时，为三相交流输出。>+、-：功率单元作为整流单元时，为直流输出；功率单元作为逆变单元时，为直流输入。>功率单元模块化，紧凑型，抽拉式设计。>功率单元对外接口为插接式端子，方便接线及维护。易维护：抽拉式整流单元、逆变单元，模块化、紧凑型设计，易于安装和维护。HID520系列变频器5门吊塔吊矿井提升机应用领域岸边集装箱起重机、龙门起重机、装船机、卸船机等港口机械大吨位桥吊、门吊等起重机械集装箱桥式起重机油田抽油机等大型往复机械大功率矿井提升机等矿山机械离心铸造机、大型冲床等金属加工机械6技术参数项目规范网侧性能功率因数≥0.98谐波畸变≤5％允许不平衡度最大为额定线电压的5％允许线电压降落最大为额定线电压的25％控制性能频率控制范围0~300Hz输出频率精度0.01Hz设定频率分辨率数字设定：0.01Hz模拟设定：AD转换精度为千分之一速度控制范围1:100（SVC），1:1000（VC），1:10000（永磁同步机，VC）速度控制精度±0.5%（SVC），±0.02%（VC）控制方式开环VF控制；开环矢量控制；闭环矢量控制转矩提升手动转矩可调；自动全频率段转矩提升启动转矩G型机0.5Hz150%（SVC）0Hz180%（VC）过载能力G型：150％额定电流60s；180％额定电流1s功能描述加减速曲线直线或S曲线加减速；4种加减速时间；0.1~3200.0s连续可调点动功能点动频率：0.00~50.00Hz；点动加减速：0.1~3200.0s连续可调标准功能电机参数自动检测功能、开环矢量、闭环矢量控制、多点VF曲线、手动转矩提升、跳跃频率功能、载波频率自动调整、启动直流制动、停车直流制动、瞬时停电再起动...
