挂网植被护坡施工方案_VIP免费

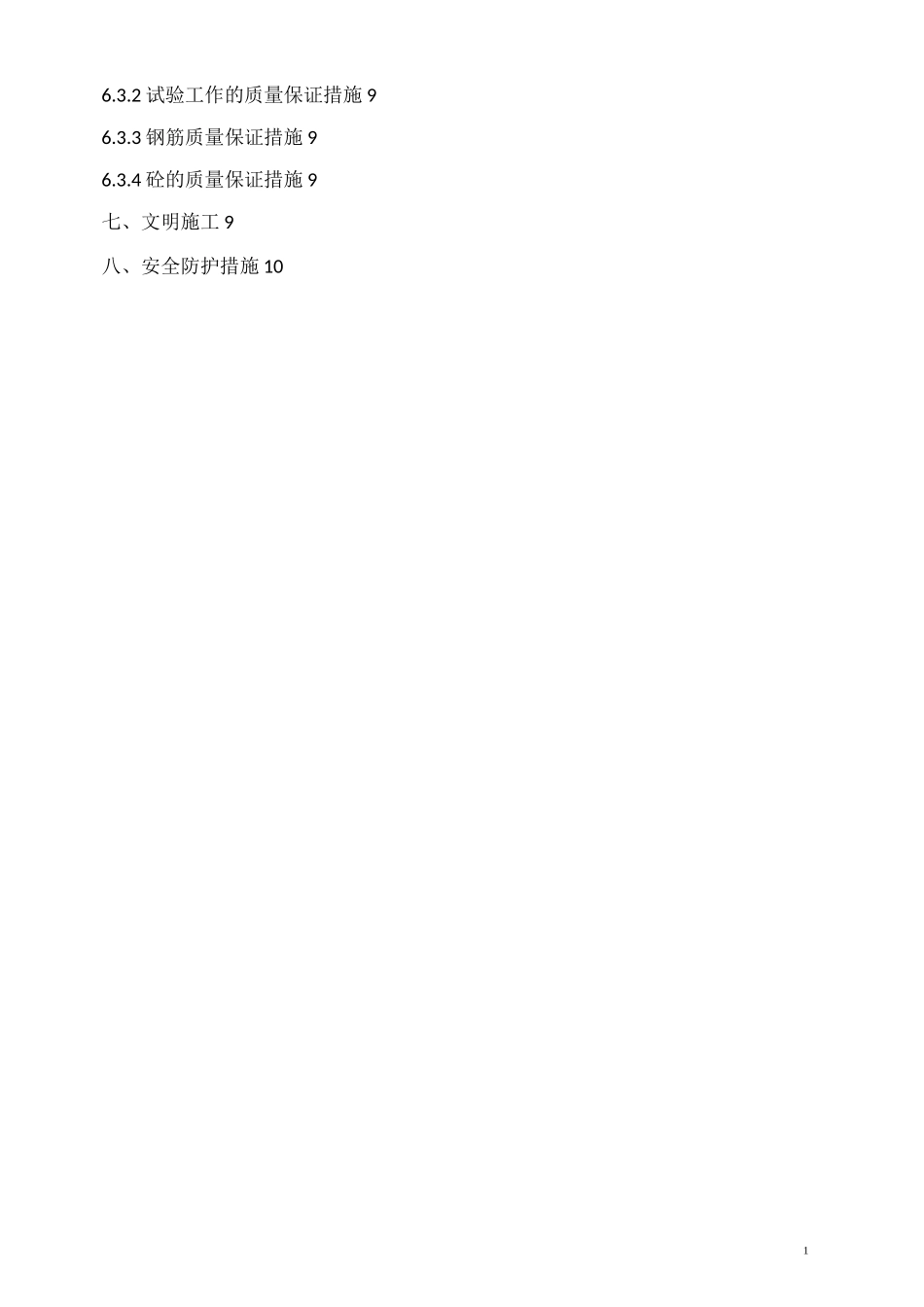

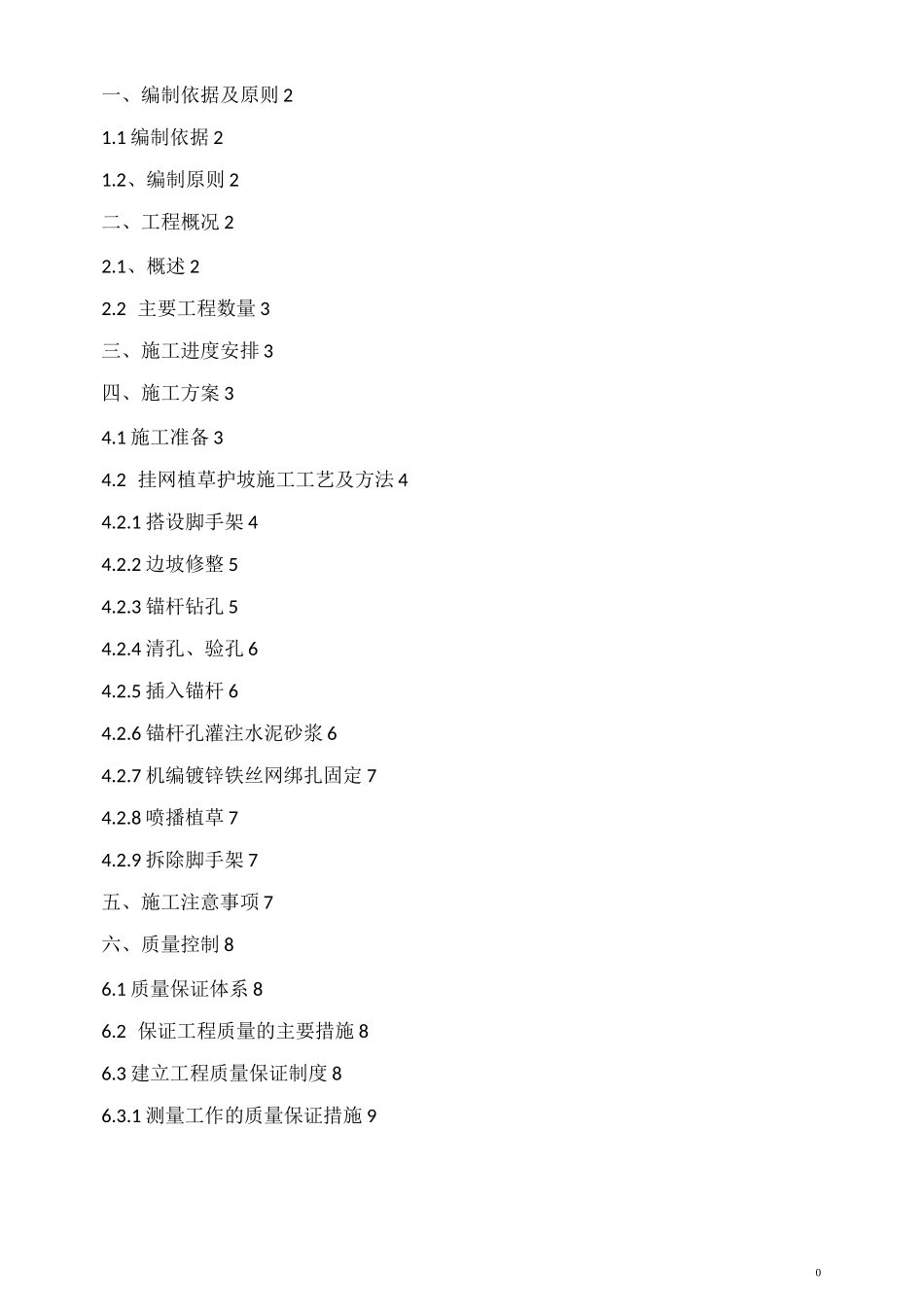

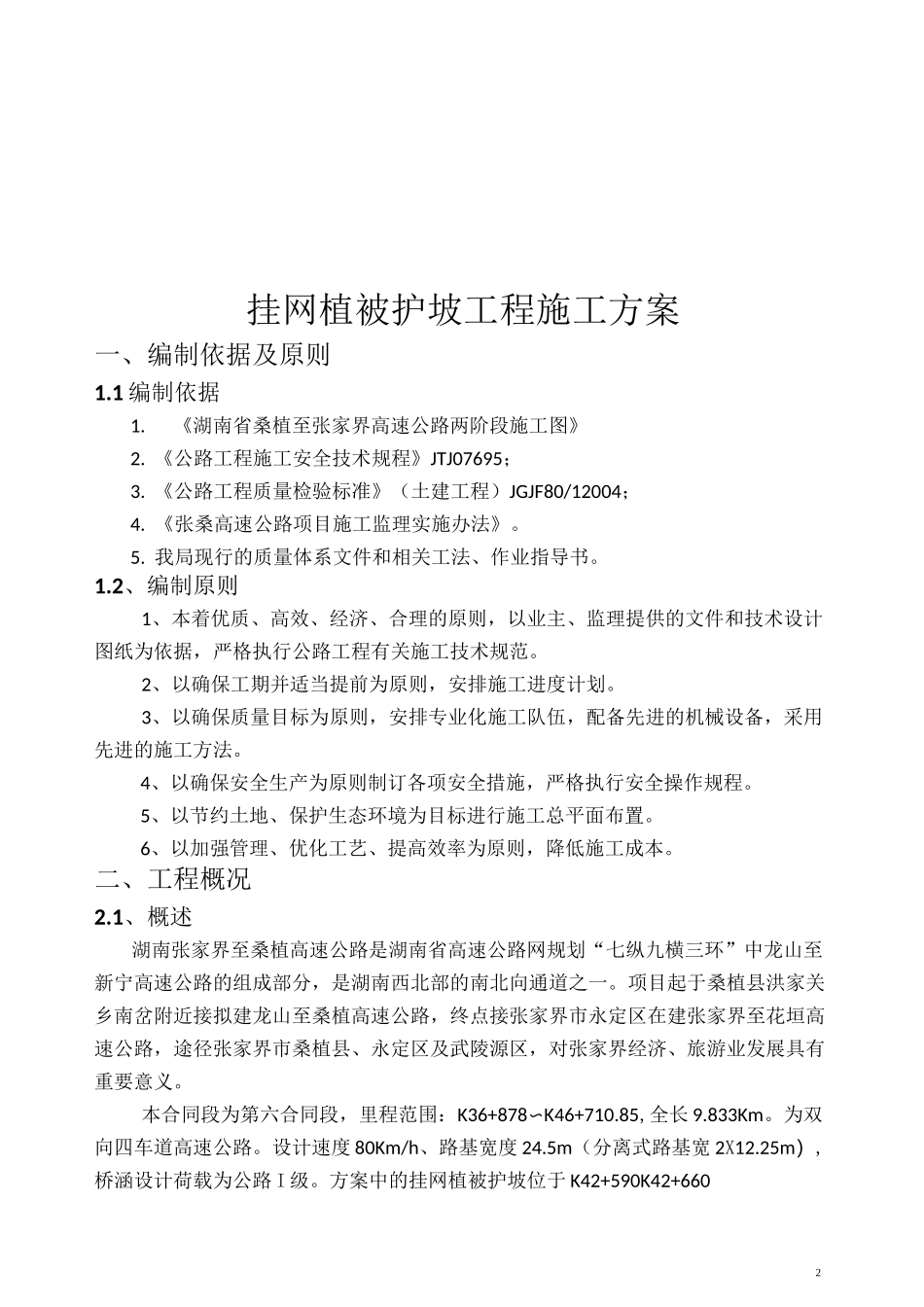

0一、编制依据及原则21.1编制依据21.2、编制原则2二、工程概况22.1、概述22.2主要工程数量3三、施工进度安排3四、施工方案34.1施工准备34.2挂网植草护坡施工工艺及方法44.2.1搭设脚手架44.2.2边坡修整54.2.3锚杆钻孔54.2.4清孔、验孔64.2.5插入锚杆64.2.6锚杆孔灌注水泥砂浆64.2.7机编镀锌铁丝网绑扎固定74.2.8喷播植草74.2.9拆除脚手架7五、施工注意事项7六、质量控制86.1质量保证体系86.2保证工程质量的主要措施86.3建立工程质量保证制度86.3.1测量工作的质量保证措施916.3.2试验工作的质量保证措施96.3.3钢筋质量保证措施96.3.4砼的质量保证措施9七、文明施工9八、安全防护措施102挂网植被护坡工程施工方案一、编制依据及原则1.1编制依据1.《湖南省桑植至张家界高速公路两阶段施工图》2.《公路工程施工安全技术规程》JTJ07695；3.《公路工程质量检验标准》（土建工程）JGJF80/12004；4.《张桑高速公路项目施工监理实施办法》。5.我局现行的质量体系文件和相关工法、作业指导书。1.2、编制原则1、本着优质、高效、经济、合理的原则，以业主、监理提供的文件和技术设计图纸为依据，严格执行公路工程有关施工技术规范。2、以确保工期并适当提前为原则，安排施工进度计划。3、以确保质量目标为原则，安排专业化施工队伍，配备先进的机械设备，采用先进的施工方法。4、以确保安全生产为原则制订各项安全措施，严格执行安全操作规程。5、以节约土地、保护生态环境为目标进行施工总平面布置。6、以加强管理、优化工艺、提高效率为原则，降低施工成本。二、工程概况2.1、概述湖南张家界至桑植高速公路是湖南省高速公路网规划“七纵九横三环”中龙山至新宁高速公路的组成部分，是湖南西北部的南北向通道之一。项目起于桑植县洪家关乡南岔附近接拟建龙山至桑植高速公路，终点接张家界市永定区在建张家界至花垣高速公路，途径张家界市桑植县、永定区及武陵源区，对张家界经济、旅游业发展具有重要意义。本合同段为第六合同段，里程范围：K36+878〜K46+710.85,全长9.833Km。为双向四车道高速公路。设计速度80Km/h、路基宽度24.5m（分离式路基宽2X12.25m）,桥涵设计荷载为公路I级。方案中的挂网植被护坡位于K42+590K42+6603右幅，龙莫引高架桥桥尾。最高边坡为4级，边坡全采用挂网植被护坡防护，且1、2级边坡增加锚杆加固，1级边坡锚固长度为9m,坡率为1:1;2级边坡锚固长度为12m，坡率为1:1;2.2主要工程数量主要工程数量表序号名称单位数量1钻孔深度m6070.82钢筋T17.293①2.6mm镀锌钢丝m22963.384喷播植草（或喷混植生）m3177.8三、施工进度安排本分项工程计划开工日期为2015年7月25日，计划完工日期2015年9月30日总工期65天。四、施工方案4.1施工准备1.施工前除进行图纸审核外，还要就现场实际情况与设计图纸进行核对，确定原地面标高、红线用地、地质地貌是否与设计相符，在没有问题的情况下开始组织进行施工，同时做好现场的三通一平及材料的供应工作。2、我部已根据张桑公司的技术规范及部颁规范完成了边坡的测量放样及相关型号砼配合比试验工作，单项工程开工前，我部结合实地情况，对现有村道进行了改迁，并采取了有效的临时防护措施来保证边坡的施工与过人、行车的正常通行。我项目部人员、机械设备及仪器全部到齐，材料调查及供应情况已经具体落实，质量保证体系已经建立。负责工程主要负责人员工程投入的机械设备42交流电焊机BX1-100型台23电动空压机XPZ25E台14风镐G10台55钢筋切断机GQ40-2台16钢筋弯曲机CW-40C台17钢筋调直机台18气动潜孔钻YQ100E台29全站仪徕卡TS02-2台110砼车8方台311灌浆机FBYO.5/D.7台113插入式振动器只214喷播机台14.2挂网植草护坡施工工艺及方法挂网植草护坡施工工艺流程图见下页4.2.1搭设脚手架脚手架搭设前必须先对现有边坡的稳定情况进行观察，确定安全后再搭设脚手架。脚手架采用彷50mm钢管搭设，支架立柱应置于坚硬稳定的岩石上，不得置于浮渣上；立柱间距1.5m。架子宽度1.2〜1.5m；横杆高度1.8m，以满足施工操作；并应设置安全栏杆以应付突然出现的情况。搭设管扣要牢固和稳定，钢架与壁面之间必须楔紧，相邻钢架之间应连接牢靠，以确保施工安全。脚手...
