五星级酒店卫星接收及有线电视系统VIP免费

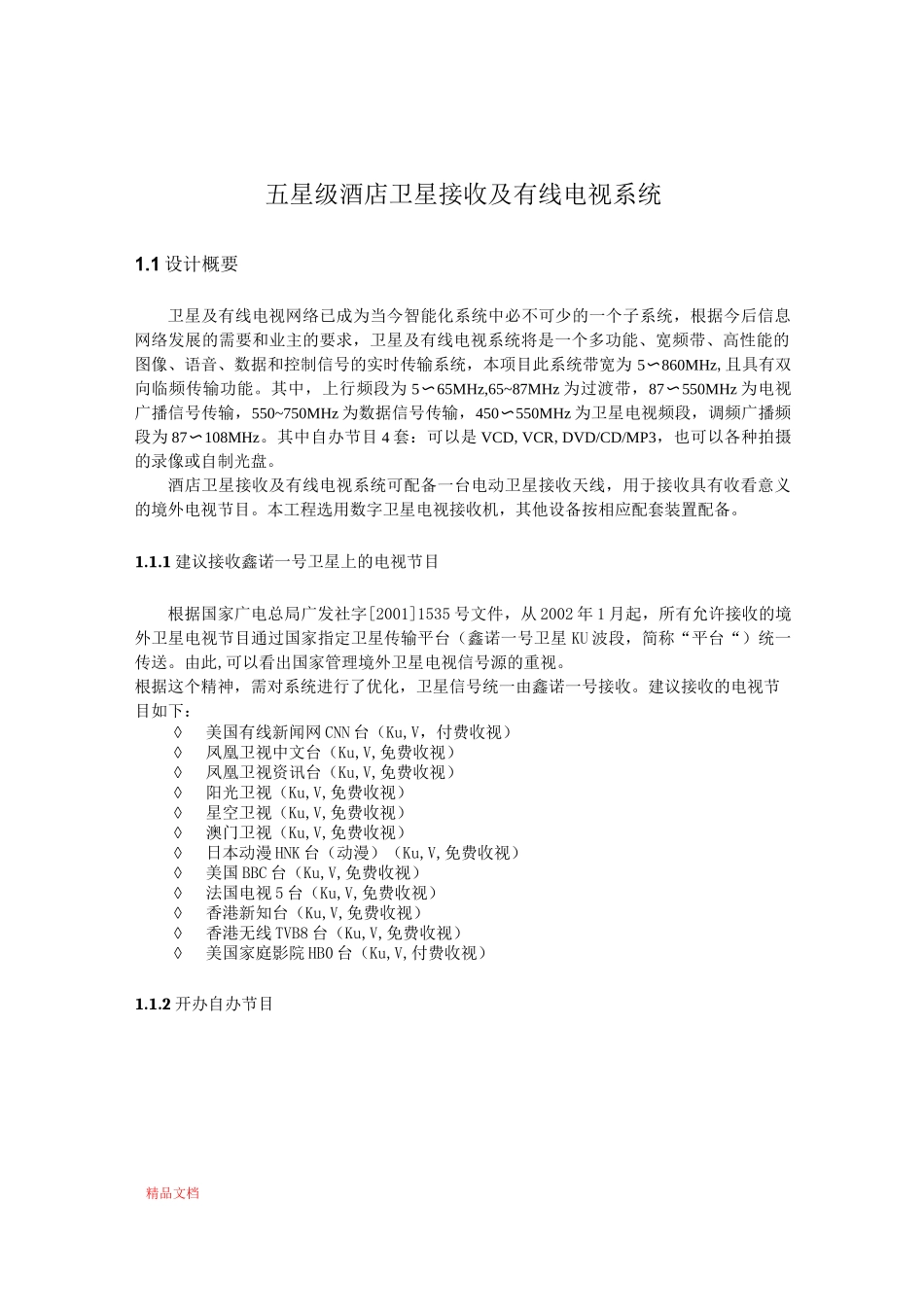

精品文档五星级酒店卫星接收及有线电视系统1.1设计概要卫星及有线电视网络已成为当今智能化系统中必不可少的一个子系统，根据今后信息网络发展的需要和业主的要求，卫星及有线电视系统将是一个多功能、宽频带、高性能的图像、语音、数据和控制信号的实时传输系统，本项目此系统带宽为5〜860MHz,且具有双向临频传输功能。其中，上行频段为5〜65MHz,65~87MHz为过渡带，87〜550MHz为电视广播信号传输，550~750MHz为数据信号传输，450〜550MHz为卫星电视频段，调频广播频段为87〜108MHz。其中自办节目4套：可以是VCD,VCR,DVD/CD/MP3，也可以各种拍摄的录像或自制光盘。酒店卫星接收及有线电视系统可配备一台电动卫星接收天线，用于接收具有收看意义的境外电视节目。本工程选用数字卫星电视接收机，其他设备按相应配套装置配备。1.1.1建议接收鑫诺一号卫星上的电视节目根据国家广电总局广发社字[2001]1535号文件，从2002年1月起，所有允许接收的境外卫星电视节目通过国家指定卫星传输平台（鑫诺一号卫星KU波段，简称“平台“）统一传送。由此,可以看出国家管理境外卫星电视信号源的重视。根据这个精神，需对系统进行了优化，卫星信号统一由鑫诺一号接收。建议接收的电视节目如下：◊美国有线新闻网CNN台（Ku,V，付费收视）◊凤凰卫视中文台（Ku,V,免费收视）◊凤凰卫视资讯台（Ku,V,免费收视）◊阳光卫视（Ku,V,免费收视）◊星空卫视（Ku,V,免费收视）◊澳门卫视（Ku,V,免费收视）◊日本动漫HNK台（动漫）（Ku,V,免费收视）◊美国BBC台（Ku,V,免费收视）◊法国电视5台（Ku,V,免费收视）◊香港新知台（Ku,V,免费收视）◊香港无线TVB8台（Ku,V,免费收视）◊美国家庭影院HB0台（Ku,V,付费收视）1.1.2开办自办节目精品文档◊DVD节目1◊DVD节目2◊DVD节目3◊DVD节目41.2需求分析按照招标要求，五星级酒店酒店需要建设一套独立的有线电视和卫星电视系统，有线电视系统采用本地的有线电视传输的节目，信号源来自本地数字电视网，卫星天线设置在酒店屋顶上。整个系统由有线电视系统、卫星电视接收系统、自办节目、双向传输分配系统。本项目要求有线电视网络均需采用全频段860MHz双向传输网络技术，以分配一分支方式，并符合当地有线电视网联网要求。另外招标方对频道进行了初步规划，即：5~65MHz为上行频段；65~87MHz为过渡带；87~550MHz为电视广播信号传输频段；450~550MHz为卫星电视频段；550~750MHz为数据信号传输频段87~108MHz为调频广播频段。1.3设计方案及要点分析1.3.1系统整体设计说明1.3.1.1系统架构组成本项目根据招标要求将系统分为两部分，即前端接收部分和传输网络部分。前端接收部分，包括卫星天线、共用天线、高频头、功分器、数字电视接收机、调制器、混合器等。传输网络部分，主要包括分配器、分支器、放大器以及终点面板等。示意图如下：1.3.1.2前端接收部分五星级酒店酒店卫星及有线电视系统的前端设备是整个系统的中枢，也是确保高质量信号传输的关键。前端部分包括自播节目设备、编码器、卫星电视接收设备、电视接收天线、频道放大器、数字信号复用/加扰器、数字调制器、混合器、低通滤波精品文档器及传输电缆等部件。精品文档就在这里各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有精品文档精品文档就在这里各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有精品文档精品文档就在这里各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有精品文档450~550MHz为卫星电视频段；550~750MHz为数据信号传输频段87~108MHz为调频广播频段。1.4.2系统输出口技术主要指标◊用户终端电平64±4dB◊载噪比C/N（B=5.75MHZ）243dB◊邻频电平差W3dB◊三次组合差拍CTB254dB精品文档就在这里各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有精品文档就在这里各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有g分配放大器选用迈威860MHz放大器，噪声系数为12dB,放大器的输入电平取为74dBuv,本系统最大按2级串接计算。F=10lgl2=10.8(倍)F=2X10.8=21.6(倍)2F=10lg21.6=1...
