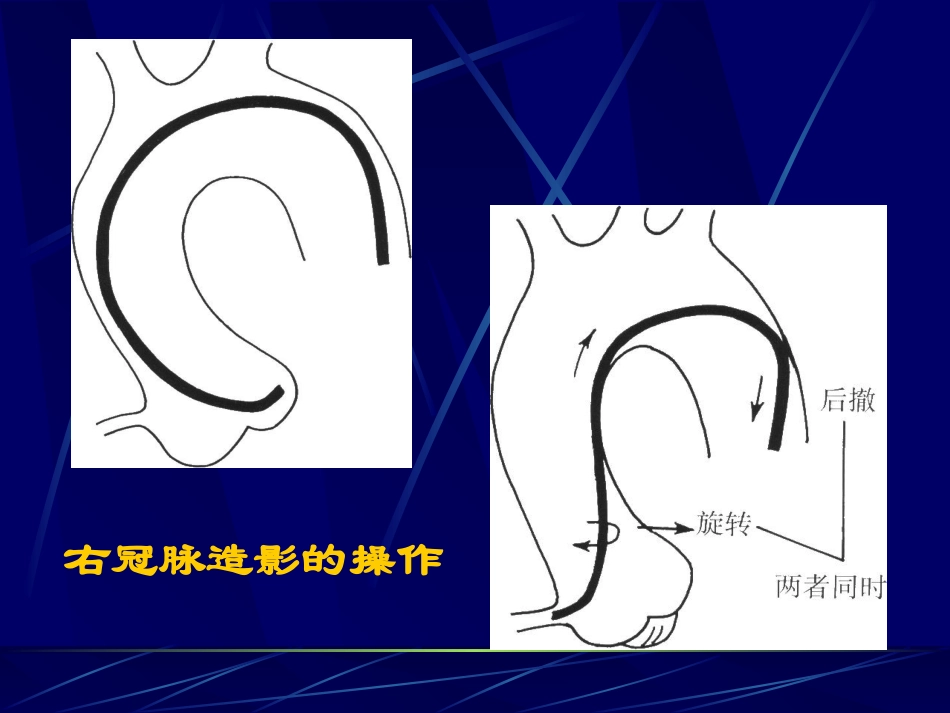

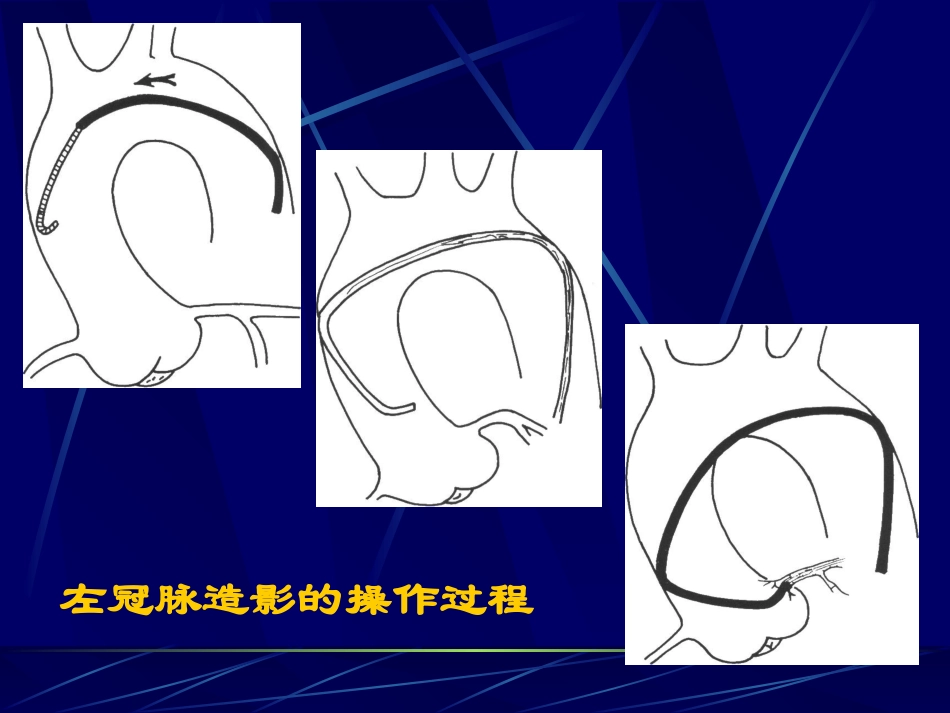

冠状动脉造影术左冠脉造影的操作过程右冠脉造影的操作X线球管患者影像增强器血管造影机1.机架；2.导管床；3.高压发生器；4.球管；5.影响增强器；6.电视摄像和模数转换系统；7.数字影像系统；8.图像显示和数据存储系统；冠状动脉解剖学冠状动脉常用缩写左冠状动脉（LeftCoronaryArtery,LCA）；左主干（LeftMain,LM）；左前降支（LeftAnteriorDescending,LAD）对角支（Diagonal,D）间隔支（Septal,S）左回旋支（LeftCircumflex,LCX）钝缘支（ObtuseMarginal,OM）右冠状动脉（RightCoronaryArtery,RCA）后降支（PosteriorDescending,PD）左室后支（Posteriorbranchesofleftventricular,PL）冠状动脉血管树解剖示意图冠状动脉示意图左冠脉解剖左主干(LM)起源于主动脉根部左冠窦上部的中央，向左或后伸展，0.2~4厘米，行至前室间沟分为左前降支和左回旋支，有时发出中间支。左前降支（LAD）沿前室间沟走行，下行至心尖或绕过心尖，止于膈面。供应大部分左室、心尖部、右室前壁及室间膈前2/3的血液。1.室间隔支(S)：几乎成直角发出，第一室间隔穿支较粗大，越接近心尖部越细小。1217支。2.对角支(D)：成锐角发出，位于左心室表面，一般有2-6支，相互平行，自近端至心尖，逐渐变细小。偶然一支粗大的角支可以与前降支相似或更粗大。左回旋支(LCX)几成直角起自LM，向后下至左房室沟，止于膈面。1.钝缘支（OM）：1-4支。第一OM较粗大，其后的LCX明显变细。供应左心房、左室外侧壁及前上壁的血液。2.后降支：约10%的LCX达后室间沟，下行至心尖。3.房室结支：50%的窦房结动脉分支源于LCX。4.左心房支：提供大多数心房血供。右冠脉解剖右冠状动脉(RCA)起源于右冠窦中部。行于右房室沟内。供应右心房、右室前壁与左室后下壁的血液。1.圆锥支：为第一分支，约半数发自RCA开口前方1-2cm处，沿右心室圆锥部到达肺动脉瓣。2.窦房结动脉：约50%的窦房结动脉起源于RCA近端右上方，与圆锥支径路相反。右冠状动脉1.锐缘支：较粗大，行向心尖，供应室间隔。2.远端分为2支：a.后降支(PD)：于室间沟内下行至心尖；b.左室后支(PL)：进入心肌呈U型，然后下行至心尖时发出1~2分支供应左心室后部。冠状动脉造影的常用投照体位正位(AP)：图象增强器直接对着胸骨；左、右侧位：图象增强器分别位于受检者左侧或右侧，其X线与正位垂直；左、右前斜位(LAO,RAO)：图象增强器分别位于受检者左侧或右侧且斜向观测心脏；冠状动脉造影的常用投照体位头、足位：图象增强器分别位于受检者的头部或足部；右前斜+头位（右肩位）：从受检者右肩观测心脏；左前斜+头位（左肩位）：从受检者左肩观测心脏；右前斜+足位（肝位）：从受检者肝区观测心脏；左前斜+足位（脾位、蜘蛛位）：从受检者脾区观测心脏；LCALAO60°LCARAO30°左冠状动脉常用投照体位右前斜（RAO）30+º足位（Cau）20º（肝位）：观察LAD、LCX起始部、LCX体部、钝缘支（OM）开口和体部；右前斜（RAO）30+º足位（Cau）20º（肝位）左冠状动脉常用投照体位LAO45+Cau20ºº（脾位、蜘蛛位）：观察LM、LAD、LCX开口病变，LCX体部、钝缘支（OM）开口和体部左前斜（LAO）45+º足位（Cau）20º（脾位、蜘蛛位）左冠状动脉常用投照体位正位（AP）+头位（Cra）观察LAD近、中段，LAD与对角支分叉处；正位（AP）+头位（Cra）左冠状动脉常用投照体位左前斜（LAO）45+º头位（Cra）20º观察LAD中、远段和对角支开口；左前斜（LAO）45+º头位（Cra）20º左冠状动脉常用投照体位右前斜（RAO）30+º头位（Cra）20º（右肩位）观察LAD中、远段；右前斜（RAO）30+º头位（Cra）20º（右肩位）左冠状动脉常用投照体位后前位（AP）+足位（Cau）20º观察LM、LAD、LCX开口、近端，LCX体部和OM开口；后前位（AP）+足位（Cau）20º左冠状动脉常用投照体位左侧位：LAD近、中段；左侧位RCALAO45°右冠状动脉常用投照体位左前斜（LAO）45º右冠状动脉呈“C”型，观察RCA开口、起始部至后降支；左前斜（LAO）45º右冠状动脉常用投照体位后前位（AP）+头位（Cra）20º右冠状动脉呈“L”型，观察RCA远端分支及其开口情况；后前位（AP）+头位（Cra）20º右冠状动脉常用投照体位右前位（RAO）...
