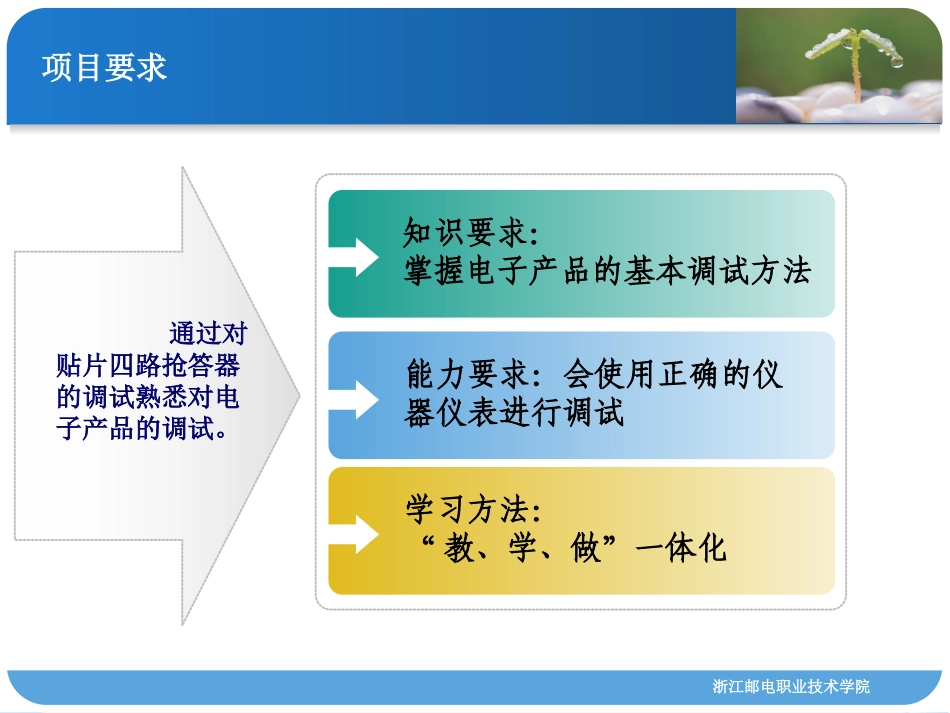

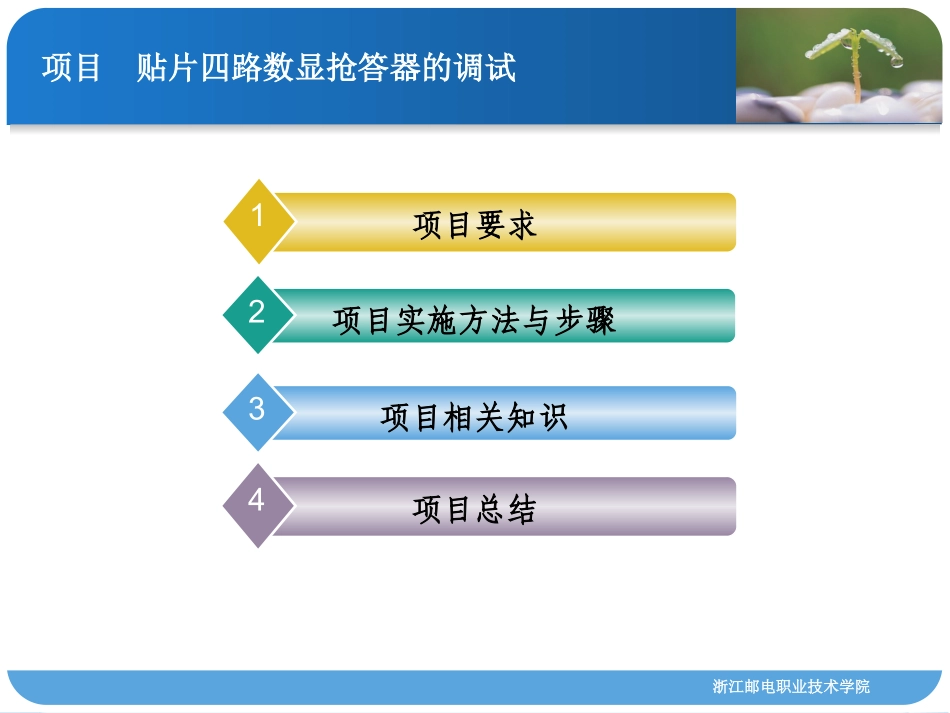

浙江邮电职业技术学院电子产品与组装工艺浙江邮电职业技术学院项目贴片四路数显抢答器的调试项目要求1项目实施方法与步骤2项目相关知识3项目总结4浙江邮电职业技术学院项目要求通过对贴片四路抢答器的调试熟悉对电子产品的调试。学习方法：“教、学、做”一体化能力要求：会使用正确的仪器仪表进行调试知识要求：掌握电子产品的基本调试方法浙江邮电职业技术学院项目实施方法与步骤掌握产品基本调试方法表格记录、调试测试识别、检测、调试、填写万用表、示波器、抢答器、各焊接工具实施目标实施器材实施步骤考核方法实施方法与步骤浙江邮电职业技术学院项目相关知识知识1调试前准备知识4简单故障排查方法知识2调试的步骤知识3抢答器调试浙江邮电职业技术学院知识1调试前的准备调试工作包括调整和调试两个方面。调整主要是对电路参数而言，即对整机内电感线圈的可调磁芯、可调电阻器、微调电容等可调器件及与电气指标有关的调谐系统机械传动部分等进行调整，使之达到预定的性能指标和功能要求。调试使用规定精度的测量仪表对单元电路板和整机的各项技术指标进行测试。调试的目的浙江邮电职业技术学院知识1调试前的准备电烙铁焊锡丝万用表示波器热风枪工具工具工具工具调试的工具准备浙江邮电职业技术学院知识2调试的步骤先调试部件，后调试整机先调试结构部分，后调试电气部分先调试静态指标，后调试动态指标调试的一般步骤先调试结构部分，后调试电气部分先调试静态指标，后调试动态指标先调试基本指标，后调试对质量影响较大的指标。浙江邮电职业技术学院知识2调试的步骤电路板调试一般工艺流程外观直观检查静态工作点测试与调整波形频率测试与调整频率特性测试与调整性能指标综合测试浙江邮电职业技术学院知识2调试的步骤整机调试一般工艺流程整机外观检查结构调试整机功耗测试整机统调整机技术指标测试例行试验整机技术指标复测浙江邮电职业技术学院知识3抢答器调试抢答器基本框图浙江邮电职业技术学院知识3抢答器调试抢答器正常显示浙江邮电职业技术学院知识3抢答器调试抢答器正常显示浙江邮电职业技术学院知识3抢答器调试检测数码显示管检测CD4511采用逐一点亮检测的方法检测数码管检测CD4511与周围的线路是否通数码显示管无法显示数值浙江邮电职业技术学院知识3抢答器调试检测蜂鸣器是否完好检测555芯片输出信号是否正常测量蜂鸣器的内阻测量555芯片是否有起振信号输出蜂鸣器不响浙江邮电职业技术学院知识3抢答器调试检测数码显示管浙江邮电职业技术学院知识3抢答器调试检测CD4511线路是否通浙江邮电职业技术学院知识3抢答器调试检测蜂鸣器的内阻浙江邮电职业技术学院知识3抢答器调试检测555芯片是否起振浙江邮电职业技术学院知识4简单故障排查方法直观检测法就是通过人的眼、手、耳、鼻等来发现电子产品的故障所在。这是最简单的一种检测方法，也是对故障机的一种初步检测，不需要任何仪器仪表。①观察法，就是通过人的视觉观察整机电路、单元电路板或元器件有无异常。如：保险管、熔断电阻是否烧断。②触摸法，就是用手触摸电子元器件是否有发烫、松动等现象。直观检测法浙江邮电职业技术学院知识4简单故障排查方法采用触摸法时要注意安全，用手触摸电子元器件前，先对整机电路进行漏电检查，只有在确定整机外壳不带电的情况下才能采用此种方法。。浙江邮电职业技术学院知识4简单故障排查方法电阻检测法就是利用万用表的电阻挡（欧姆挡），通过测量所怀疑的元器件的阻值，或元器件的引脚与共用地端之间的电阻值，将测出的电阻值与正常值进行比较，从中发现故障所在的检测方法。电阻检测法对开路性故障与短路性故障的检测判断都有很好的效果与准确性。一般需要进行开路电路检测，即将元器件从电路板上取下再进行检测，以确认在路电阻检测时的怀疑点。电阻检测法浙江邮电职业技术学院知识4简单故障排查方法但必须注意，在使用电阻检测法进行在线测量时，被测电路必须在断电的情况下进行，否则会造成测量不准或元器件的损坏，甚至可引起短路，出现打火现象，严重时可能损坏万用表。浙江邮电职业技术学院知识4简单故障排查方法用示波器测量出电路中关键点波形的形状、幅度、宽...
