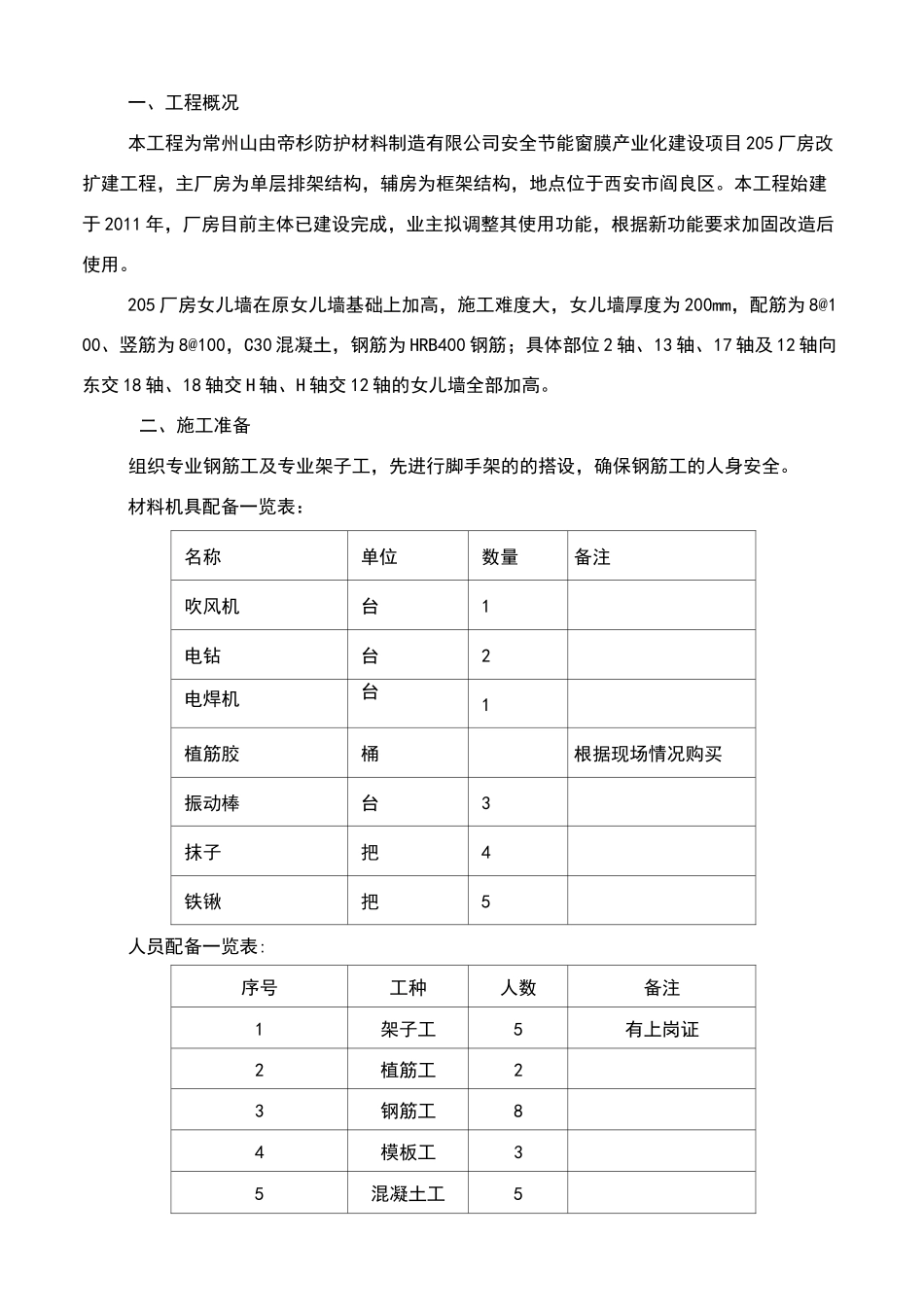

安全节能窗膜产业化建设项目女儿墙加高专项施工方案编制人审核人审批人西安天风建筑安装工程有限公司安全节能窗膜产业化建设项目经理部2017年09月一、工程概况本工程为常州山由帝杉防护材料制造有限公司安全节能窗膜产业化建设项目205厂房改扩建工程，主厂房为单层排架结构，辅房为框架结构，地点位于西安市阎良区。本工程始建于2011年，厂房目前主体已建设完成，业主拟调整其使用功能，根据新功能要求加固改造后使用。205厂房女儿墙在原女儿墙基础上加高，施工难度大，女儿墙厚度为200mm，配筋为8@100、竖筋为8@100，C30混凝土，钢筋为HRB400钢筋；具体部位2轴、13轴、17轴及12轴向东交18轴、18轴交H轴、H轴交12轴的女儿墙全部加高。二、施工准备组织专业钢筋工及专业架子工，先进行脚手架的的搭设，确保钢筋工的人身安全。材料机具配备一览表：名称单位数量备注吹风机台1电钻台2电焊机台1植筋胶桶根据现场情况购买振动棒台3抹子把4铁锹把5人员配备一览表:序号工种人数备注1架子工5有上岗证2植筋工23钢筋工84模板工35混凝土工56小工6三、施工顺序脚手架搭设T原女儿墙植筋T绑扎钢筋T钢筋验收T模板支设T模板验收T浇筑混凝土四、技术要求（1）脚手架搭设（双排架）材料要求1）钢管钢管采用采用048X焊接钢管，有严重锈蚀、弯曲、压扁、损伤和裂纹者均应剔除。立杆、纵向水平杆长度为6m，横向水平杆长度为，钢管应全涂防锈漆。2）扣件扣件有三种，直角扣件、螺旋扣件和对接扣件，扣件不允许有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管要接触良好，夹紧钢管时，开口处的最小距离要小于5mm。3）其它连墙杆：®48X钢管脚手板：采用竹笆板4）剪刀撑每道剪刀撑跨越立柱的根数为5-7根，斜杆与地面的倾角宜在45°〜60。之间。在外侧立面从底到顶设置剪刀撑。剪刀撑斜杆的接长均采用搭接，搭接接长应不少于三个扣件连接固定，搭接长度不应小于1m，端部扣件盖板的边缘至杆端距离不应小于100mm。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不应大于150mm。5）架体安全防护要求脚手架排距：800mm、步距：1800mm。脚手架脚手板采用竹笆板，要求做到：钢筋直径（mm）钻孔直径（mm）1081210141418162018222025钻孔深度（mm）抗拔力（KN）100100100212/265304341378作业层竹笆板沿纵向满铺，做到严密、牢固、铺稳、铺实、铺平，不得有50mm以上间隙,离开装饰面120T50mm。竹笆板的应有搭接，并应用直径的镀锌钢丝固定在支承杆件上。在脚手架平台的两端应给予固定。2）植筋1、施工准备：清除砼面粉尘，并在植筋后、浇筑混凝土前浇水湿润。钢筋加工已经完成。钢筋施工机械及施工所需材料全部齐全，具备施工条件。植筋前，按照要求进行现场工艺试验，合格后方可进行批量施工。2、钻孔定位放线：根据轴线及施工图纸的钢筋间距数量要求进行植筋钻孔定位。3、钻孔：用配套的冲击电钻进行钻孔。钻孔时严格遵守操作规程，注意调节钻孔方向确保孔向正确，一次钻孔成型。钻孔完成后检查成孔间距、直径和深度。成孔间距应满足设计要求。成孔直径和深度应符合下表要求。4、清孔：清孔时，先用吹气泵将孔洞内的粉尘清除，再用清孔刷清孔，经过多次吹刷完成，同时，不能用水冲洗。清孔后可用棉纱将钻孔进行临时封闭。5、验孔：清孔后，对孔径、孔深、孔位进行检查，符合要求后进行下道工序。6、填锚固胶：使用植筋注射器从孔底向外均匀地把适量的锚固胶填注孔内，注意不能将空气封入孔内。7、植入钢筋并校正：按顺时针方向把钢筋平行于孔洞走向轻轻植入孔中，直至插入孔底，锚固胶溢出。若植入钢筋生锈，用钢丝刷配纱布将钢筋锚入部分除去铁锈、氧化层等，使钢筋露出原有光泽，并用棉纱清理干净。8、固化保护：将钢筋外露端固定好，使其不受外力作用，直至锚固胶凝结，并作好现场保护。(3)钢筋1、钢筋的品种和质量、焊条的牌号、性能及使用的钢板，必须符合设计要求和有关标准的规定。2、钢筋表面必须清洁，有老锈或经除锈后仍有麻点的钢筋，严禁按原规格使用。3、钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头设置，必须符合设计要求和施工规范的规...
